        Palancas de sujeción de fundición inyectada de cinc con rosca interior, inserto roscado de acero bruñido

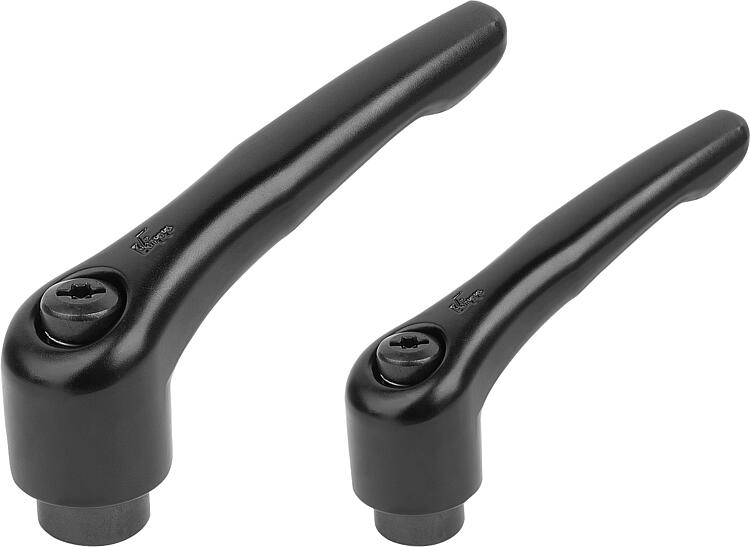

        Palancas de sujeción con rosca interior, satinado mate

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero con clase de resistencia 5.8.Versión:Empuñadura recubierta con plástico.
Partes de acero bruñido.A petición:Otras roscas interiores, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06450_SE Palancas de sujeción con rosca interior, satinado mate

209 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Superficie cuerpo de base	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06450-9031	negro RAL 9005	satinado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	102.72 MXN
06450-9041	negro RAL 9005	satinado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	102.72 MXN
06450-9051	negro RAL 9005	satinado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	102.72 MXN
06450-0031	negro RAL 9005	satinado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-0041	negro RAL 9005	satinado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-0051	negro RAL 9005	satinado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	108.24 MXN
06450-1041	negro RAL 9005	satinado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-1051	negro RAL 9005	satinado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-1061	negro RAL 9005	satinado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	108.24 MXN
06450-2061	negro RAL 9005	satinado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	136.08 MXN
06450-2081	negro RAL 9005	satinado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	136.08 MXN
06450-3081	negro RAL 9005	satinado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	148.56 MXN
06450-3101	negro RAL 9005	satinado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	148.56 MXN
06450-4101	negro RAL 9005	satinado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	173.76 MXN
06450-4121	negro RAL 9005	satinado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	173.76 MXN
06450-5121	negro RAL 9005	satinado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	217.20 MXN
06450-5161	negro RAL 9005	satinado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	217.20 MXN
