        Palanca tensora con rosca exterior, 20 grados

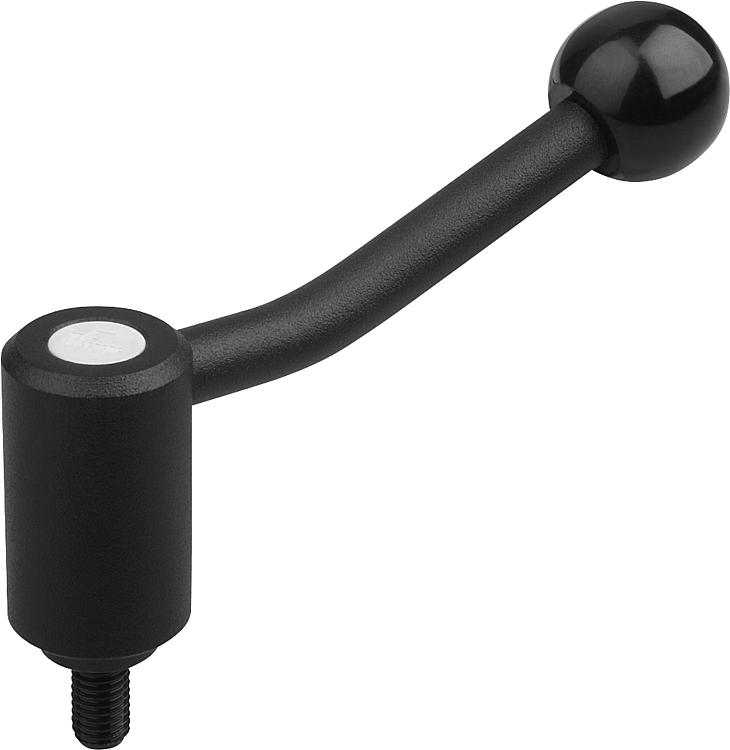

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.
Botón esférico de plástico, negro.Versión:Recubierto con plástico negro con estructura fina.A petición:Otras roscas exteriores, longitudes de tornillo y modelos especiales.

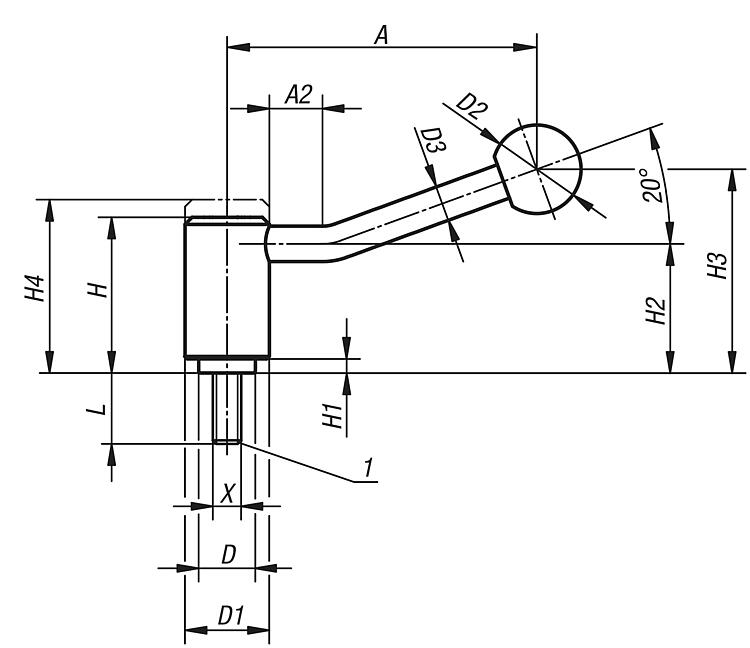

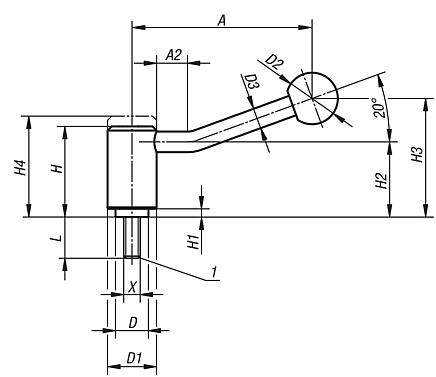

A petición, medidas "H1" y "A" disponibles en otras longitudes con un recargo.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06380_20 Palanca tensora con rosca exterior, 20 grados

138 kB

Planos

Selección/filtro de artículos

Referencia	Forma	X	L	A=Longitud de empuñadura	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Número de dientes	Precio
06380-1081X15	20°	M8	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1081X20	20°	M8	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1081X25	20°	M8	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1081X30	20°	M8	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1081X40	20°	M8	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-1081X50	20°	M8	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-1081X60	20°	M8	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-1101X15	20°	M10	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1101X20	20°	M10	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1101X25	20°	M10	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1101X30	20°	M10	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1101X40	20°	M10	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-1101X50	20°	M10	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-1101X60	20°	M10	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-1121X15	20°	M12	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1121X20	20°	M12	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1121X25	20°	M12	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1121X30	20°	M12	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	350.40 MXN
06380-1121X40	20°	M12	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-1121X50	20°	M12	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-1121X60	20°	M12	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	360.96 MXN
06380-2121X20	20°	M12	20	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	430.80 MXN
06380-2121X25	20°	M12	25	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	430.80 MXN
06380-2121X30	20°	M12	30	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	430.80 MXN
06380-2121X40	20°	M12	40	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	446.16 MXN
06380-2121X50	20°	M12	50	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	446.16 MXN
06380-2121X60	20°	M12	60	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	446.16 MXN
06380-3121X20	20°	M12	20	128,5	15	23	33	32	13	58	6	47	81	65	26	520.80 MXN
06380-3121X25	20°	M12	25	128,5	15	23	33	32	13	58	6	47	81	65	26	520.80 MXN
06380-3121X30	20°	M12	30	128,5	15	23	33	32	13	58	6	47	81	65	26	520.80 MXN
06380-3121X40	20°	M12	40	128,5	15	23	33	32	13	58	6	47	81	65	26	535.44 MXN
06380-3121X50	20°	M12	50	128,5	15	23	33	32	13	58	6	47	81	65	26	535.44 MXN
06380-3121X60	20°	M12	60	128,5	15	23	33	32	13	58	6	47	81	65	26	535.44 MXN
06380-3121X70	20°	M12	70	128,5	15	23	33	32	13	58	6	47	81	65	26	554.40 MXN
06380-3121X80	20°	M12	80	128,5	15	23	33	32	13	58	6	47	81	65	26	554.40 MXN
06380-3121X90	20°	M12	90	128,5	15	23	33	32	13	58	6	47	81	65	26	554.40 MXN
06380-3161X20	20°	M16	20	128,5	15	23	33	32	13	58	6	47	81	65	26	520.80 MXN
06380-3161X25	20°	M16	25	128,5	15	23	33	32	13	58	6	47	81	65	26	520.80 MXN
06380-3161X30	20°	M16	30	128,5	15	23	33	32	13	58	6	47	81	65	26	520.80 MXN
06380-3161X40	20°	M16	40	128,5	15	23	33	32	13	58	6	47	81	65	26	535.44 MXN
06380-3161X50	20°	M16	50	128,5	15	23	33	32	13	58	6	47	81	65	26	535.44 MXN
06380-3161X60	20°	M16	60	128,5	15	23	33	32	13	58	6	47	81	65	26	535.44 MXN
06380-3161X70	20°	M16	70	128,5	15	23	33	32	13	58	6	47	81	65	26	554.40 MXN
06380-3161X80	20°	M16	80	128,5	15	23	33	32	13	58	6	47	81	65	26	554.40 MXN
06380-3161X90	20°	M16	90	128,5	15	23	33	32	13	58	6	47	81	65	26	554.40 MXN
06380-4161X30	20°	M16	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	610.80 MXN
06380-4161X40	20°	M16	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	633.12 MXN
06380-4161X50	20°	M16	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	633.12 MXN
06380-4161X60	20°	M16	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	633.12 MXN
06380-4161X70	20°	M16	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	655.68 MXN
06380-4161X80	20°	M16	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	655.68 MXN
06380-4161X90	20°	M16	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	655.68 MXN
06380-4201X30	20°	M20	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	610.80 MXN
06380-4201X40	20°	M20	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	633.12 MXN
06380-4201X50	20°	M20	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	633.12 MXN
06380-4201X60	20°	M20	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	633.12 MXN
06380-4201X70	20°	M20	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	655.68 MXN
06380-4201X80	20°	M20	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	655.68 MXN
06380-4201X90	20°	M20	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	655.68 MXN
06380-4241X30	20°	M24	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	643.92 MXN
06380-4241X40	20°	M24	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	671.04 MXN
06380-4241X50	20°	M24	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	671.04 MXN
06380-4241X60	20°	M24	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	671.04 MXN
06380-4241X70	20°	M24	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	689.04 MXN
06380-4241X80	20°	M24	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	689.04 MXN
06380-4241X90	20°	M24	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	689.04 MXN
