06504_PBManivelas de mano de aluminio con empuñadura cilíndrica de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

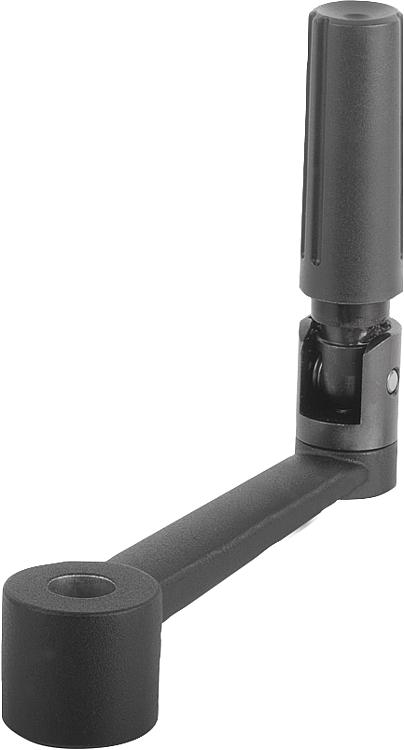

DescripciónMaterial:Manivela de aluminio.
Empuñadura cilíndrica de termoplástico y acero.Versión:Manivela con recubrimiento de polvo negro.
Termoplástico gris antracita.
Partes de acero bruñido.Indicación:Similar a la norma DIN 469.
En las versiones con perforación transversal, la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027 (DIN 914).Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Versión 1 | Versión 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Acc. | Precio | Pedir |
|---|
| 06504-1110 | agujero de referencia | sin perforación transversal | 80 | 24 | 10 | 16 | - | 87,5 | 47,5 | 22 | 13,6 | - | 100 |  | | 1,181.04 MXN | | | 06504-1212 | agujero de referencia | sin perforación transversal | 100 | 28 | 12 | 20 | - | 107 | 58,5 | 25 | 16 | - | 124 | | | 1,378.80 MXN | | | 06504-1314 | agujero de referencia | sin perforación transversal | 125 | 30 | 14 | 25 | - | 139 | 82 | 28 | 15,8 | - | 153 | | | 1,830.00 MXN | | | 06504-1417 | agujero de referencia | sin perforación transversal | 160 | 34 | 17 | 25 | - | 143 | 82 | 32 | 19,6 | - | 190 | | | 1,904.40 MXN | | | 06504-11106 | agujero de referencia | con perforación transversal | 80 | 24 | 10 | 16 | M6 | 87,5 | 47,5 | 22 | 13,4 | 7,5 | 100 | | | 1,254.48 MXN | | | 06504-12126 | agujero de referencia | con perforación transversal | 100 | 28 | 12 | 20 | M6 | 106,9 | 58,4 | 26 | 16 | 7,5 | 124 | | | 1,451.04 MXN | | | 06504-13146 | agujero de referencia | con perforación transversal | 125 | 30 | 14 | 26 | M6 | 139,1 | 82,1 | 28 | 15,8 | 7,5 | 153 | | | 1,899.12 MXN | | | 06504-14176 | agujero de referencia | con perforación transversal | 160 | 34 | 17 | 26 | M6 | 143,1 | 82,1 | 32 | 19,6 | 7,5 | 190 | | | 1,972.56 MXN | |
