        Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria

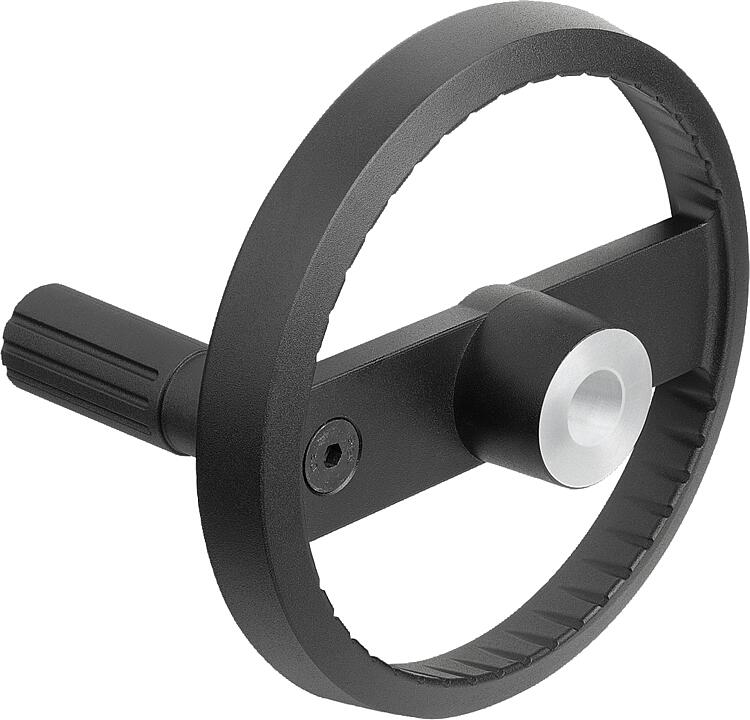

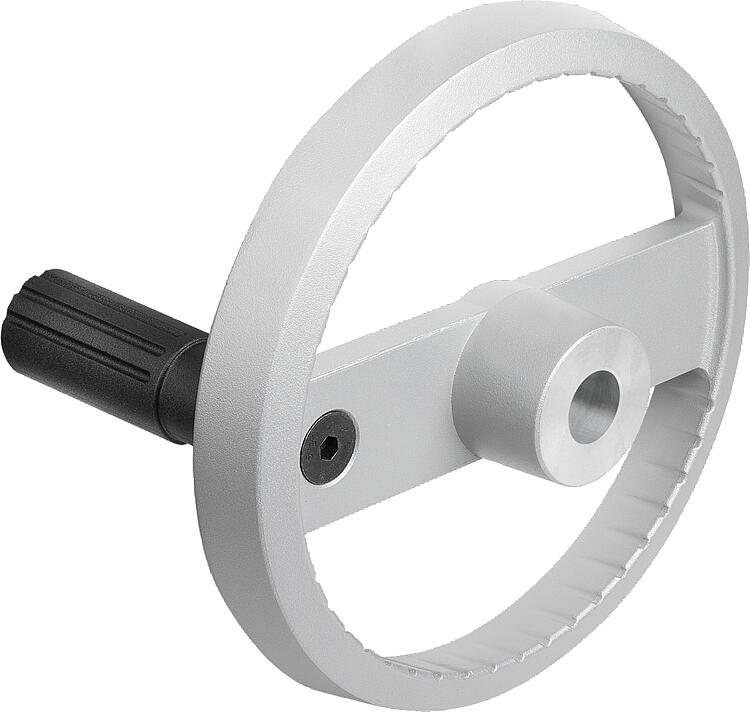

        Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria, forma E, con agujero de referencia

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Volante de aluminio.
Empuñadura cilíndrica y cubierta de cubo de termoplástico, negro.
Eje de la empuñadura cilíndrica de acero inoxidable bruñido.
Tornillo prisionero ISO 4027 de acero con clase de resistencia 45 H, negro.Versión:Con recubrimiento de polvo negro o plata.Indicación:Marcha circular y excentricidad axial de la llanta de la rueda ≤ 0,4 mm.Montaje:La cubierta del cubo y de la empuñadura cilíndrica giratoria se suministran sin montar. Para el montaje, el eje de la empuñadura debe atornillarse a la perforación de alojamiento.
Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela de apoyo 07375 mediante la conexión del chavetero en el árbol.
En las versiones con perforación transversal la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027.Accesorios:07375 Arandelas de apoyo.
07161 Tornillos de cabeza cilíndrica con hexágono interior, cabeza baja DIN 6912.Volumen de suministroVolante de aluminio.
Cubierta del cubo.
Empuñadura cilíndrica giratoria.
Tornillo prisionero ISO 4027 (versiones con perforación transversal).Indicación sobre el dibujo:

1) Posición de la perforación transversal desplazada 90° con respecto al chavetero

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06276-11_E Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria, forma E, con agujero de referencia

752 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	D1	D2	D3	D4	D5	H	L	L1	L2	L3	Precio
06276-11-125121	negro	E	con agujero de referencia	42	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	508.80 MXN
06276-11-125141	negro	E	con agujero de referencia	42	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	508.80 MXN
06276-11-160141	negro	E	con agujero de referencia	55	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	609.84 MXN
06276-11-160161	negro	E	con agujero de referencia	55	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	609.84 MXN
06276-11-125122	plata	E	con agujero de referencia	42	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	508.80 MXN
06276-11-125142	plata	E	con agujero de referencia	42	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	508.80 MXN
06276-11-160142	plata	E	con agujero de referencia	55	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	609.84 MXN
06276-11-160162	plata	E	con agujero de referencia	55	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	609.84 MXN
