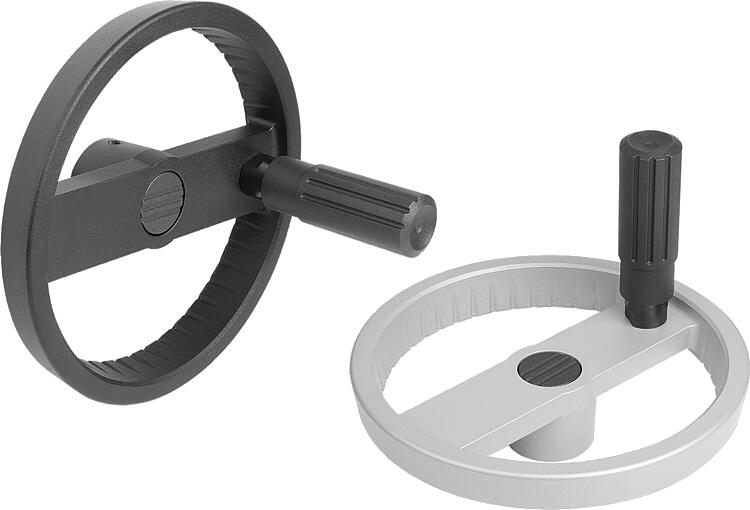

        Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

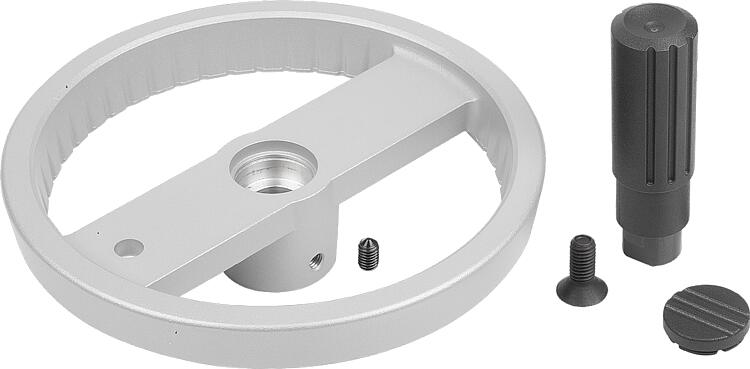

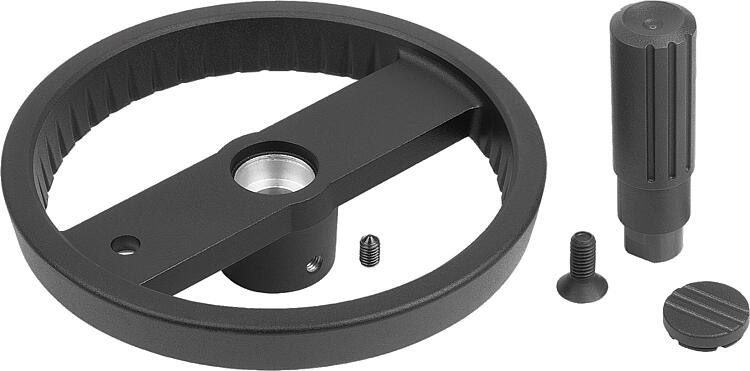

DescripciónMaterial:Volante de aluminio.
Empuñadura cilíndrica y cubierta de cubo de termoplástico, negro.
Eje de la empuñadura cilíndrica de acero inoxidable bruñido.
Tornillo prisionero ISO 4027 de acero con clase de resistencia 45 H, negro.Versión:Con recubrimiento de polvo negro o plata.

Con agujero de referencia.
Con agujero de referencia y chavetero.
Con agujero de referencia y perforación transversal.
Con agujero de referencia, chavetero y perforación transversal.Indicación:Marcha circular y excentricidad axial de la llanta de la rueda ≤ 0,4 mm.Montaje:La cubierta del cubo y de la empuñadura cilíndrica giratoria se suministran sin montar. Para el montaje, el eje de la empuñadura debe atornillarse a la perforación de alojamiento.
Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela de apoyo 07375 mediante la conexión del chavetero en el árbol.
En las versiones con perforación transversal la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027.Accesorios:07375 Arandelas de apoyo.
07161 Tornillos de cabeza cilíndrica con hexágono interior, cabeza baja DIN 6912.Volumen de suministroVolante de aluminio.
Cubierta del cubo.
Empuñadura cilíndrica giratoria.

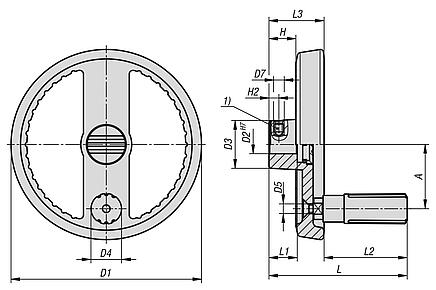

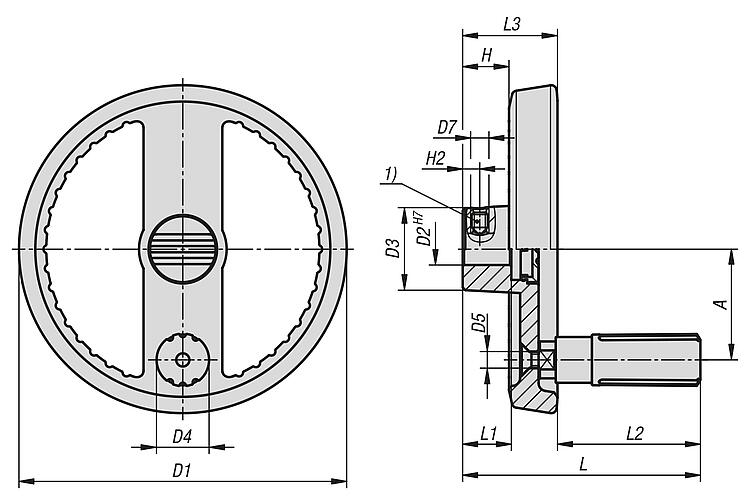

Tornillo prisionero ISO 4027 (versiones con perforación transversal).Indicación sobre el dibujo:

1) Posición de la perforación transversal desplazada 90° con respecto al chavetero

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06276-11 Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria

825 kB

Planos (vista completa)

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria, forma A, con agujero de referencia y perforación transversal

Más información

Planos

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria, forma A, con agujero de referencia y perforación transversal

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	D1	D2	D3	D4	D5	D7	H	H2	L	L1	L2	L3	Precio
06276-11-1251216	negro	A	agujero de referencia con perforación transversal	42	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	523.44 MXN
06276-11-1251416	negro	A	agujero de referencia con perforación transversal	42	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	523.44 MXN
06276-11-1601416	negro	A	agujero de referencia con perforación transversal	55	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	624.48 MXN
06276-11-1601616	negro	A	agujero de referencia con perforación transversal	55	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	624.48 MXN
06276-11-1251226	plata	A	agujero de referencia con perforación transversal	42	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	523.44 MXN
06276-11-1251426	plata	A	agujero de referencia con perforación transversal	42	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	523.44 MXN
06276-11-1601426	plata	A	agujero de referencia con perforación transversal	55	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	624.48 MXN
06276-11-1601626	plata	A	agujero de referencia con perforación transversal	55	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	624.48 MXN

Volantes de disco de aluminio con empuñadura cilíndrica giratoria, forma B, con agujero de referencia, chavetero y perforación transversal

Más información

Planos

Volantes de disco de aluminio con empuñadura cilíndrica giratoria, forma B, con agujero de referencia, chavetero y perforación transversal

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	B3	D1	D2	D3	D4	D5	D7	H	H2	L	L1	L2	L3	T	Precio
06276-11-125121046	negro	B	agujero de referencia con ranura y perforación transversal	42	4	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	13,8	565.20 MXN
06276-11-125141056	negro	B	agujero de referencia con ranura y perforación transversal	42	5	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	16,3	565.20 MXN
06276-11-160141056	negro	B	agujero de referencia con ranura y perforación transversal	55	5	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	16,3	659.52 MXN
06276-11-160161056	negro	B	agujero de referencia con ranura y perforación transversal	55	5	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	18,3	659.52 MXN
06276-11-125122046	plata	B	agujero de referencia con ranura y perforación transversal	42	4	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	13,8	565.20 MXN
06276-11-125142056	plata	B	agujero de referencia con ranura y perforación transversal	42	5	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	16,3	565.20 MXN
06276-11-160142056	plata	B	agujero de referencia con ranura y perforación transversal	55	5	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	16,3	659.52 MXN
06276-11-160162056	plata	B	agujero de referencia con ranura y perforación transversal	55	5	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	18,3	659.52 MXN

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria, forma C, con agujero de referencia y chavetero

Más información

Planos

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria, forma C, con agujero de referencia y chavetero

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	B3	D1	D2	D3	D4	D5	H	L	L1	L2	L3	T	Precio
06276-11-12512104	negro	C	agujero de referencia con ranura	42	4	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	13,8	544.08 MXN
06276-11-12514105	negro	C	agujero de referencia con ranura	42	5	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	16,3	544.08 MXN
06276-11-16014105	negro	C	agujero de referencia con ranura	55	5	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	16,3	637.44 MXN
06276-11-16016105	negro	C	agujero de referencia con ranura	55	5	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	18,3	637.44 MXN
06276-11-12512204	plata	C	agujero de referencia con ranura	42	4	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	13,8	544.08 MXN
06276-11-12514205	plata	C	agujero de referencia con ranura	42	5	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	16,3	544.08 MXN
06276-11-16014205	plata	C	agujero de referencia con ranura	55	5	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	16,3	637.44 MXN
06276-11-16016205	plata	C	agujero de referencia con ranura	55	5	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	18,3	637.44 MXN

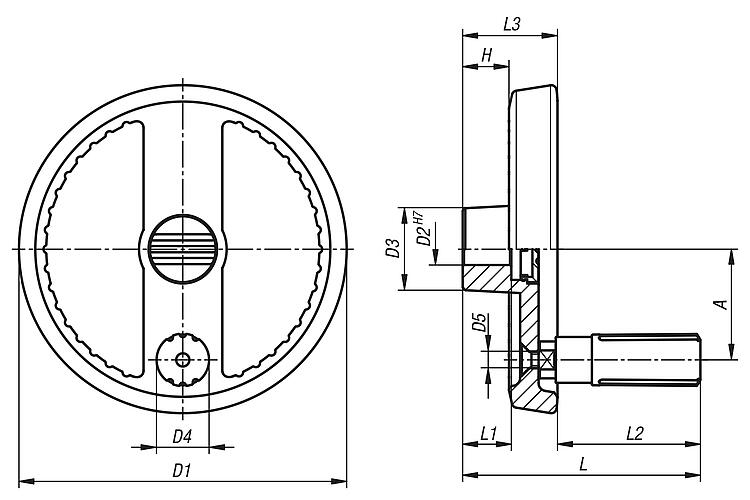

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria, forma E, con agujero de referencia

Más información

Planos

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica giratoria, forma E, con agujero de referencia

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	D1	D2	D3	D4	D5	H	L	L1	L2	L3	Precio
06276-11-125121	negro	E	con agujero de referencia	42	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	508.80 MXN
06276-11-125141	negro	E	con agujero de referencia	42	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	508.80 MXN
06276-11-160141	negro	E	con agujero de referencia	55	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	609.84 MXN
06276-11-160161	negro	E	con agujero de referencia	55	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	609.84 MXN
06276-11-125122	plata	E	con agujero de referencia	42	125	12	31	19,9	M6	17,6	90,5	18	54,5	36	508.80 MXN
06276-11-125142	plata	E	con agujero de referencia	42	125	14	31	19,9	M6	17,6	90,5	18	54,5	36	508.80 MXN
06276-11-160142	plata	E	con agujero de referencia	55	160	14	36	25,2	M8	19,4	116,5	20	76,5	40	609.84 MXN
06276-11-160162	plata	E	con agujero de referencia	55	160	16	36	25,2	M8	19,4	116,5	20	76,5	40	609.84 MXN
