        Ruedas de mano de 2 radios de aluminio, pulido

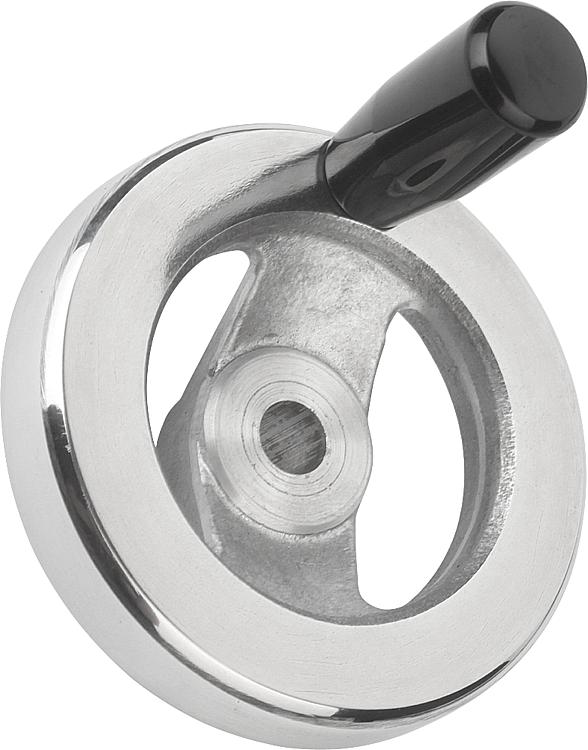

        Ruedas de mano de 2 radios de aluminio, pulido, con empuñadura cilíndrica fija

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Ruedas de mano de dos radios de aluminio.
Empuñadura cilíndrica de duroplast PF 31-DIN 7708, negro, parte del eje de acero galvanizado.Versión:Llanta de la rueda girada y pulida.
A petición:Cubos con hembra cuadrada o ruedas de mano de dos radios recubiertas con plástico.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06277_MFG Ruedas de mano de 2 radios de aluminio, pulido, con empuñadura cilíndrica fija

239 kB

Planos

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica fija	Precio
06277-2080X10	agujero de referencia	80	10H7	24	16	28	-	-	ø18 x M6 x 40	332.88 MXN
06277-2080X12	agujero de referencia	80	12H7	24	16	28	-	-	ø18 x M6 x 40	332.88 MXN
06277-2100X10	agujero de referencia	100	10H7	26	17	33	-	-	ø18 x M6 x 40	378.72 MXN
06277-2100X12	agujero de referencia	100	12H7	26	17	33	-	-	ø18 x M6 x 40	378.72 MXN
06277-2125X12	agujero de referencia	125	12H7	31	18	33,5	-	-	ø21 x M8 x 50	442.80 MXN
06277-2125X14	agujero de referencia	125	14H7	31	18	33,5	-	-	ø21 x M8 x 50	442.80 MXN
06277-2160X14	agujero de referencia	160	14H7	40	20	39	-	-	ø26 x M10 x 80	593.04 MXN
06277-2160X16	agujero de referencia	160	16H7	40	20	39	-	-	ø26 x M10 x 80	593.04 MXN
06277-2200X18	agujero de referencia	200	18H7	42	24	45	-	-	ø26 x M10 x 80	857.04 MXN
06277-2200X20	agujero de referencia	200	20H7	42	24	45	-	-	ø26 x M10 x 80	857.04 MXN
06277-2250X22	agujero de referencia	250	22H7	48	28	51	-	-	ø28 x M12 x 90	1,271.76 MXN
06277-2250X26	agujero de referencia	250	26H7	48	28	51	-	-	ø28 x M12 x 90	1,271.76 MXN
06277-3080X10	agujero de referencia con ranura	80	10H7	24	16	28	3	11,4	ø18 x M6 x 40	371.52 MXN
06277-3080X12	agujero de referencia con ranura	80	12H7	24	16	28	4	13,8	ø18 x M6 x 40	371.52 MXN
06277-3100X10	agujero de referencia con ranura	100	10H7	26	17	33	3	11,4	ø18 x M6 x 40	417.84 MXN
06277-3100X12	agujero de referencia con ranura	100	12H7	26	17	33	4	13,8	ø18 x M6 x 40	417.84 MXN
06277-3125X12	agujero de referencia con ranura	125	12H7	31	18	33,5	4	13,8	ø21 x M8 x 50	482.64 MXN
06277-3125X14	agujero de referencia con ranura	125	14H7	31	18	33,5	5	16,3	ø21 x M8 x 50	482.64 MXN
06277-3160X14	agujero de referencia con ranura	160	14H7	40	20	39	5	16,3	ø26 x M10 x 80	636.00 MXN
06277-3160X16	agujero de referencia con ranura	160	16H7	40	20	39	5	18,3	ø26 x M10 x 80	636.00 MXN
06277-3200X18	agujero de referencia con ranura	200	18H7	42	24	45	6	20,8	ø26 x M10 x 80	903.60 MXN
06277-3200X20	agujero de referencia con ranura	200	20H7	42	24	45	6	22,8	ø26 x M10 x 80	903.60 MXN
06277-3250X22	agujero de referencia con ranura	250	22H7	48	28	51	6	24,8	ø28 x M12 x 90	1,329.12 MXN
06277-3250X26	agujero de referencia con ranura	250	26H7	48	28	51	8	29,3	ø28 x M12 x 90	1,329.12 MXN
