Descripción del artículo/Imágenes del producto

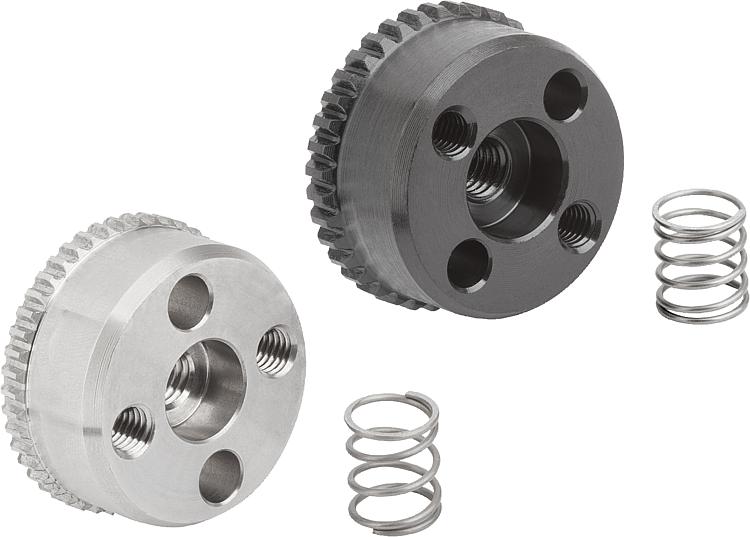

DescripciónDescripción del producto:Se utilizan elementos de fijación para conectar entre sí de forma continua dos componentes en posiciones angulares opcionales. Los elementos de fijación de dentado interior (forma A-D) se combinan entre sí de forma opcional con los elementos de fijación de dentado exterior (forma E-H), según el caso de aplicación y posibilidad de montaje. El muelle de compresión permite un cambio rápido a una nueva posición de ángulo. Material:Elemento de fijación de acero 1.0718 o acero inoxidable 1.4305.
Muelle de acero inoxidable 1.4310.
Tornillo de cabeza cilíndrica de acero o acero inoxidable A 2.
Versión:Elemento de fijación de cero inoxidable en acabado natural o acero bruñido.
Muelle en acabado natural.
Tornillos de cabeza cilíndrica de acero con clase de resistencia 8.8, pavonado o de acero inoxidable A 2-70, acabado natural.
Indicación de pedido:En los elementos de fijación con dentado interior de las formas A y B se incluyen en el suministro en cada caso 2 tornillos de cabeza cilíndrica con hexágono interior M3x8 o M5x10.
En los elementos de fijación con dentado exterior (Forma E-H) se incluyen en el suministro en cada caso un muelle de compresión de acero inoxidable.
Indicación:Para fijar los elementos de fijación de la forma A o B hay que utilizar tornillos de cabeza cilíndrica según DIN 7984 con hexágono interior y cabeza baja.Funciones:Los elementos de fijación se usan para el ajuste rotatorio de componentes. Las posibilidades de sujeción se ajustan en función de la aplicación.Accesorios:Tornillos de cabeza cilíndrica DIN 912/DIN EN ISO 4762
Tornillo de cabeza cilíndrica DIN 6912

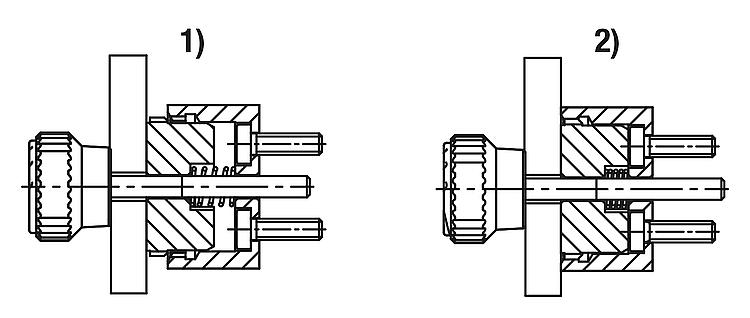

Indicación sobre el dibujo:
1) sin encajar
2) encajado
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 07820_G Elementos de fijación, forma G con dentado exterior 252 kB

Planos

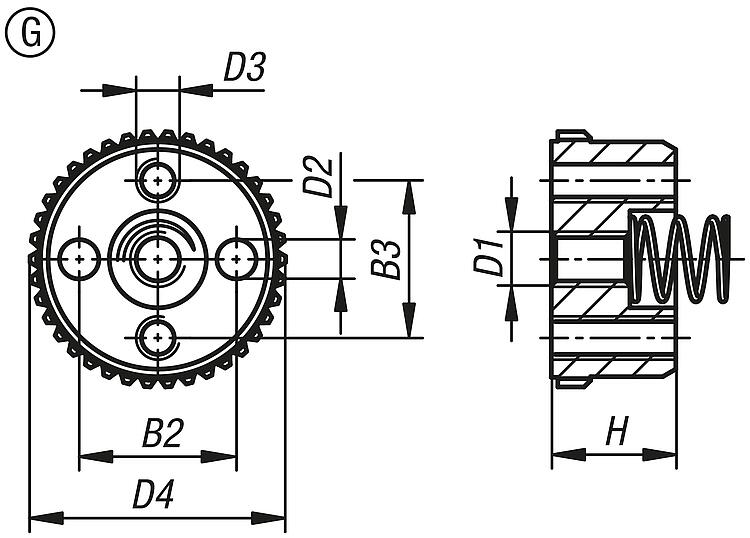

Elementos de fijación, forma G con dentado exterior

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
B2B3D1D2D3D4H

Número
de
dientes
CADAcc.PrecioPedir
07820-72338Gacero1212M43H8M3239,538 236.34 MXN
07820-73346Gacero1818M65H8M5331346 282.10 MXN
07820-172338Gacero inoxidable1212M43H8M3239,538 314.08 MXN
07820-173346Gacero inoxidable1818M65H8M5331346 369.98 MXN
