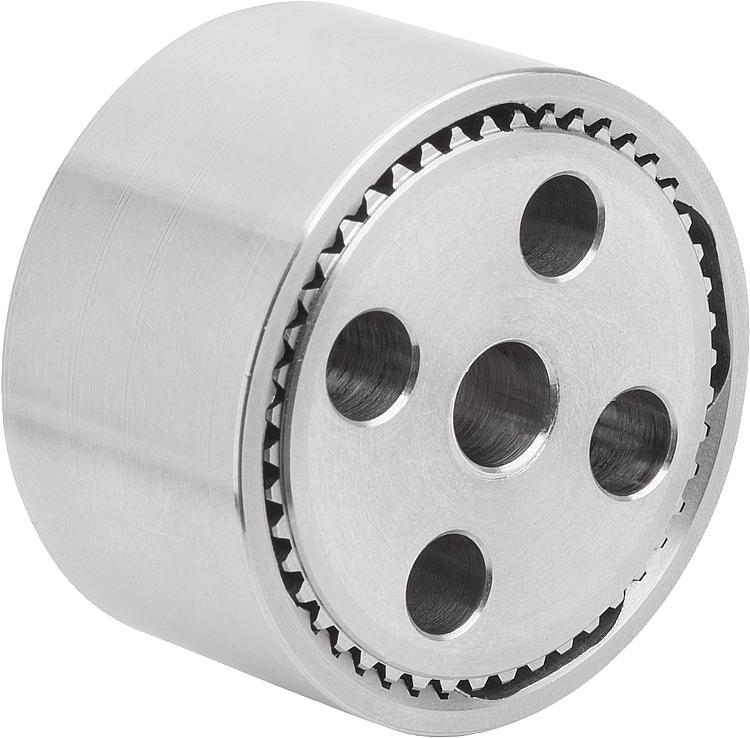

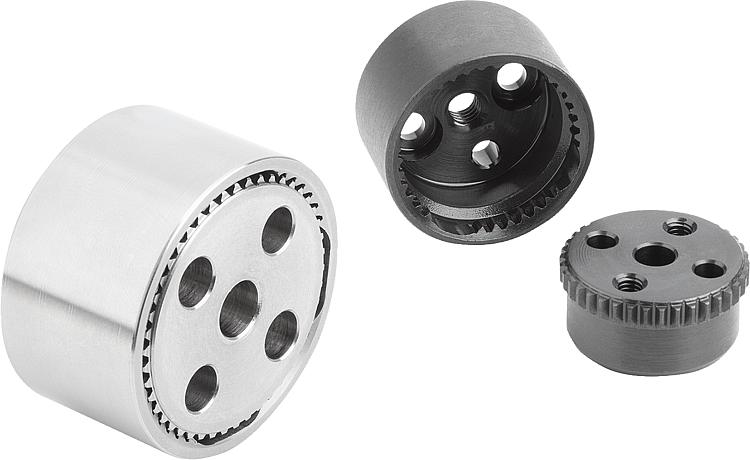

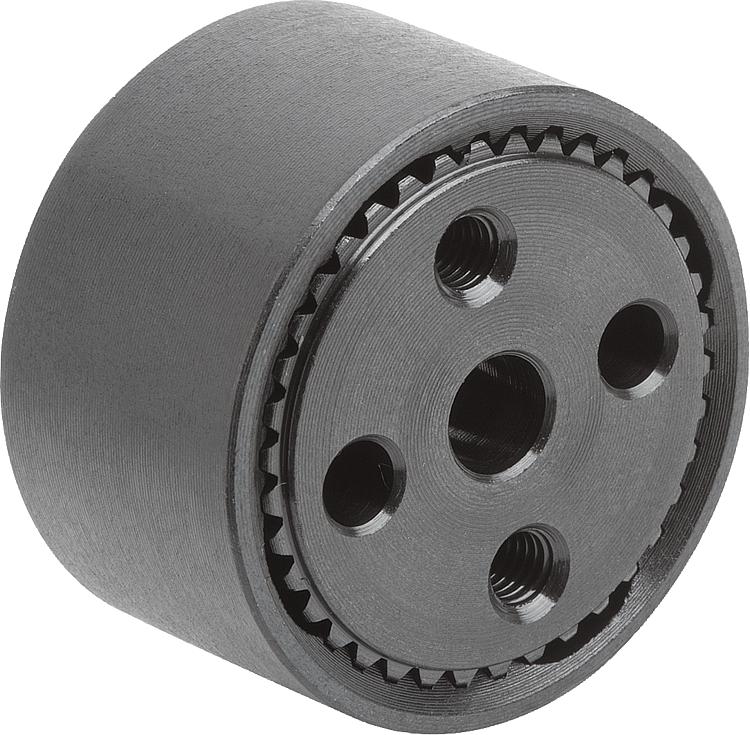

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Se utilizan elementos de fijación para conectar entre sí de forma continua dos componentes en posiciones angulares opcionales. Los elementos de fijación de dentado interior (forma A-D) se combinan entre sí de forma opcional con los elementos de fijación de dentado exterior (forma E-H), según el caso de aplicación y posibilidad de montaje. El muelle de compresión permite un cambio rápido a una nueva posición de ángulo. Material:Elemento de fijación de acero 1.0718 o acero inoxidable 1.4305.
Muelle de acero inoxidable 1.4310.
Tornillo de cabeza cilíndrica de acero o acero inoxidable A 2.Versión:Elemento de fijación de cero inoxidable en acabado natural o acero bruñido.
Muelle en acabado natural.
Tornillos de cabeza cilíndrica de acero con clase de resistencia 8.8, pavonado o de acero inoxidable A 2-70, acabado natural.Indicación de pedido:En los elementos de fijación con dentado interior de las formas A y B se incluyen en el suministro en cada caso 2 tornillos de cabeza cilíndrica con hexágono interior M3x8 o M5x10.
En los elementos de fijación con dentado exterior (Forma E-H) se incluyen en el suministro en cada caso un muelle de compresión de acero inoxidable. Indicación:Para fijar los elementos de fijación de la forma A o B hay que utilizar tornillos de cabeza cilíndrica según DIN 7984 con hexágono interior y cabeza baja.Funciones:Los elementos de fijación se usan para el ajuste rotatorio de componentes. Las posibilidades de sujeción se ajustan en función de la aplicación.Accesorios:Tornillos de cabeza cilíndrica DIN 912/DIN EN ISO 4762
Tornillo de cabeza cilíndrica DIN 6912Indicación sobre el dibujo:

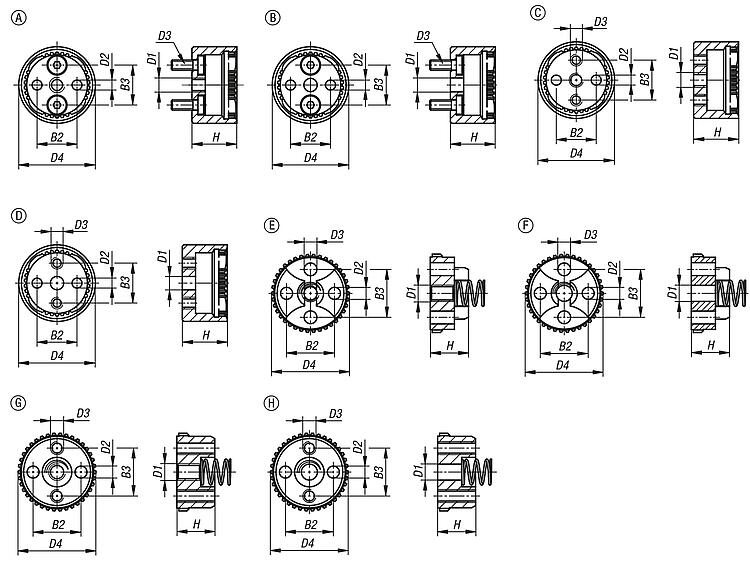

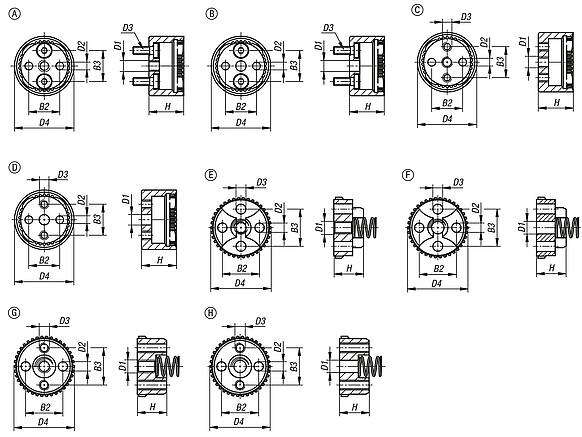

Forma A: Perforación roscada céntrica, dentado interior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia

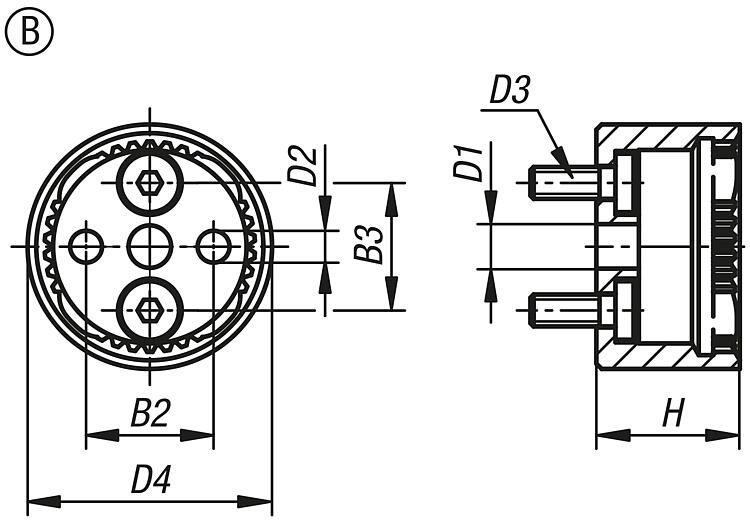

Forma B: Perforación de pasada céntrica, dentado interior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia

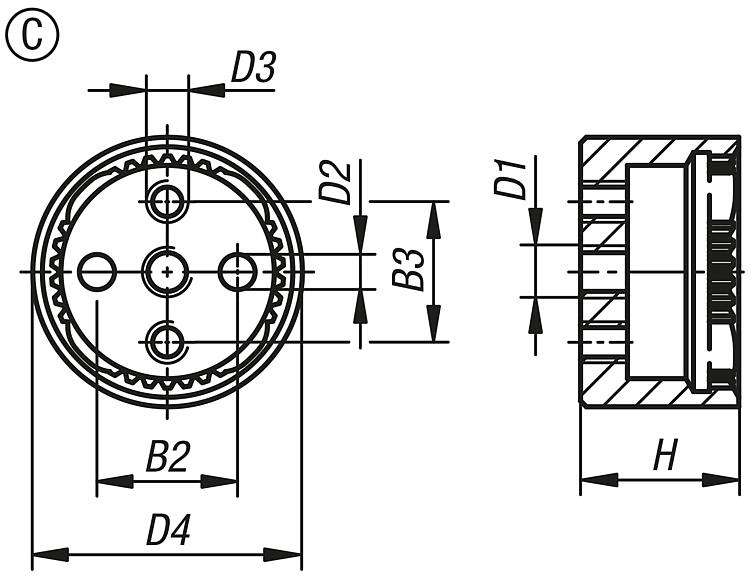

Forma C: Perforación roscada céntrica, dentado interior, 2 perforaciones roscadas para fijación, 2 agujeros de referencia
Forma D: Perforación de pasada céntrica, dentado interior, 2 perforaciones roscadas para fijación, 2 agujeros de referencia

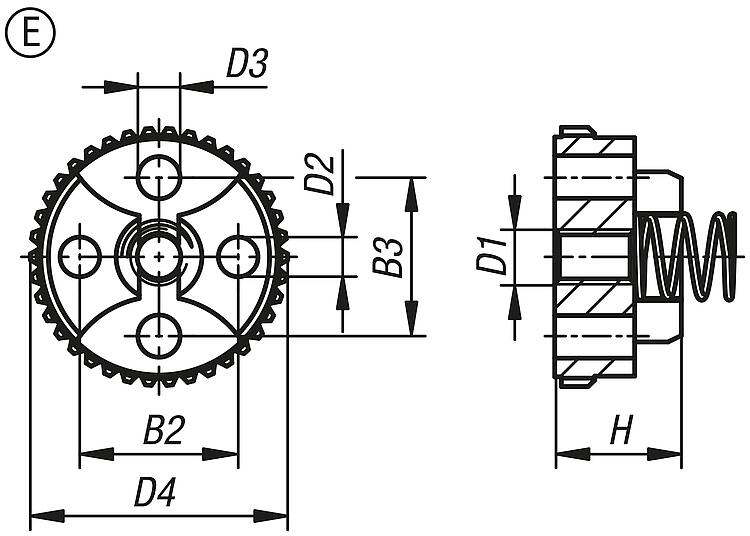

Forma E: Perforación roscada céntrica, dentado exterior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma F: Perforación de pasada céntrica, dentado exterior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma G: Perforación roscada céntrica, dentado exterior, 2 perforaciones roscadas, 2 agujeros de referencia

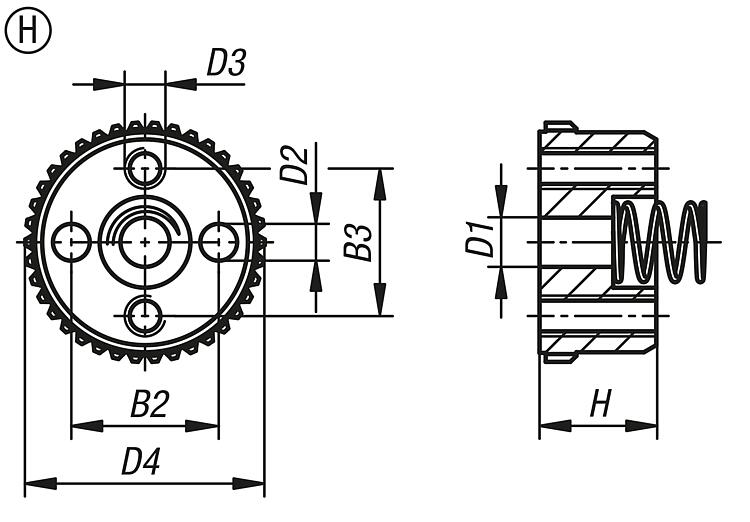

Forma H: Perforación de pasada céntrica, dentado exterior, 2 perforaciones roscadas, 2 agujeros de referencia

1) sin encajar
2) encajado

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07820 Elementos de fijación de acero o acero inoxidable

628 kB

Planos (vista completa)

Elementos de fijación, forma A con dentado interior

Más información

Planos

Elementos de fijación, forma A con dentado interior

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	B2	B3	D1	D2	D3 Para tornillo avellanado ISO 10642	D4	H	Número de dientes	Precio
07820-12338	A	acero	12	12	M4	3H8	M3	23	13,5	38	236.34 MXN
07820-13346	A	acero	18	18	M6	5H8	M5	33	19	46	282.10 MXN
07820-112338	A	acero inoxidable	12	12	M4	3H8	M3	23	13,5	38	314.08 MXN
07820-113346	A	acero inoxidable	18	18	M6	5H8	M5	33	19	46	369.98 MXN

Elementos de fijación, forma B con dentado interior

Más información

Planos

Elementos de fijación, forma B con dentado interior

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	B2	B3	Ø de perforación D1	D2	D3 Para tornillo avellanado ISO 10642	D4	H	Número de dientes	Precio
07820-22338	B	acero	12	12	4,2	3H8	M3	23	13,5	38	236.34 MXN
07820-23346	B	acero	18	18	6,2	5H8	M5	33	19	46	282.10 MXN
07820-122338	B	acero inoxidable	12	12	4,2	3H8	M3	23	13,5	38	314.08 MXN
07820-123346	B	acero inoxidable	18	18	6,2	5H8	M5	33	19	46	369.98 MXN

Elementos de fijación, forma C con dentado interior

Más información

Planos

Elementos de fijación, forma C con dentado interior

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	B2	B3	D1	D2	D3	D4	H	Número de dientes	Precio
07820-32338	C	acero	12	12	M4	3H8	M3	23	13,5	38	242.84 MXN
07820-33346	C	acero	18	18	M6	5H8	M5	33	19	46	289.90 MXN
07820-132338	C	acero inoxidable	12	12	M4	3H8	M3	23	13,5	38	322.92 MXN
07820-133346	C	acero inoxidable	18	18	M6	5H8	M5	33	19	46	380.38 MXN

Elementos de fijación, forma D con dentado interior

Más información

Planos

Elementos de fijación, forma D con dentado interior

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	B2	B3	Ø de perforación D1	D2	D3	D4	H	Número de dientes	Precio
07820-42338	D	acero	12	12	4,2	3H8	M3	23	13,5	38	242.84 MXN
07820-43346	D	acero	18	18	6,2	5H8	M5	33	19	46	289.90 MXN
07820-142338	D	acero inoxidable	12	12	4,2	3H8	M3	23	13,5	38	322.92 MXN
07820-143346	D	acero inoxidable	18	18	6,2	5H8	M5	33	19	46	380.38 MXN

Elementos de fijación, forma E con dentado exterior

Más información

Planos

Elementos de fijación, forma E con dentado exterior

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	B2	B3	D1	D2	D3 Para tornillo avellanado ISO 10642	D4	H	Número de dientes	Precio
07820-52338	E	acero	12	12	M4	3H8	M3	23	9,5	38	236.34 MXN
07820-53346	E	acero	18	18	M6	5H8	M5	33	13	46	282.10 MXN
07820-152338	E	acero inoxidable	12	12	M4	3H8	M3	23	9,5	38	314.08 MXN
07820-153346	E	acero inoxidable	18	18	M6	5H8	M5	33	13	46	369.98 MXN

Elementos de fijación, forma F con dentado exterior

Más información

Planos

Elementos de fijación, forma F con dentado exterior

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	B2	B3	Ø de perforación D1	D2	D3 Para tornillo avellanado ISO 10642	D4	H	Número de dientes	Precio
07820-62338	F	acero	12	12	4,2	3H8	M3	23	9,5	38	236.34 MXN
07820-63346	F	acero	18	18	6,2	5H8	M5	33	13	46	282.10 MXN
07820-162338	F	acero inoxidable	12	12	4,2	3H8	M3	23	9,5	38	314.08 MXN
07820-163346	F	acero inoxidable	18	18	6,2	5H8	M5	33	13	46	369.98 MXN

Elementos de fijación, forma G con dentado exterior

Más información

Planos

Elementos de fijación, forma G con dentado exterior

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	B2	B3	D1	D2	D3	D4	H	Número de dientes	Precio
07820-72338	G	acero	12	12	M4	3H8	M3	23	9,5	38	236.34 MXN
07820-73346	G	acero	18	18	M6	5H8	M5	33	13	46	282.10 MXN
07820-172338	G	acero inoxidable	12	12	M4	3H8	M3	23	9,5	38	314.08 MXN
07820-173346	G	acero inoxidable	18	18	M6	5H8	M5	33	13	46	369.98 MXN

Elementos de fijación, forma H con dentado exterior

Más información

Planos

Elementos de fijación, forma H con dentado exterior

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	B2	B3	Ø de perforación D1	D2	D3	D4	H	Número de dientes	Precio
07820-82338	H	acero	12	12	4,2	3H8	M3	23	9,5	38	236.34 MXN
07820-183346	H	acero inoxidable	18	18	6,2	5H8	M5	33	13	46	369.98 MXN
07820-83346	H	acero	18	18	6,2	5H8	M5	33	13	46	282.10 MXN
07820-182338	H	acero inoxidable	12	12	4,2	3H8	M3	23	9,5	38	314.08 MXN
