        Palancas excéntricas de aluminio con rosca interior y rosca exterior, arandela de presión de plástico y tornillo prisionero de acero o acero inoxidable
        Palancas excéntricas de aluminio con rosca interior y arandela de presión de plástico

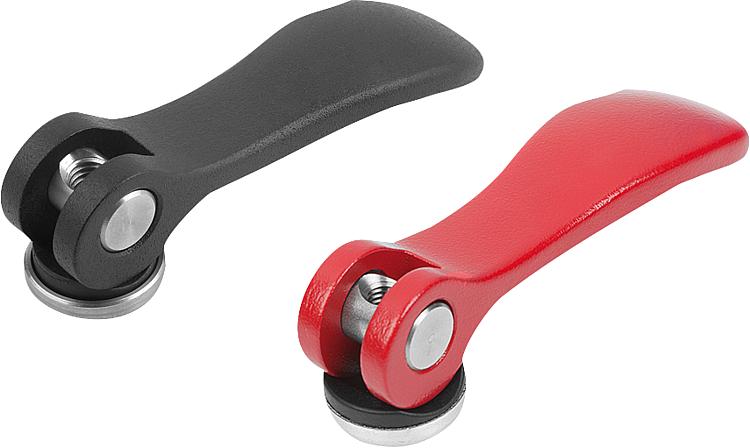

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición de aluminio EN AC-46200.
Arandela de presión de plástico PA 66 GF 35-X reforzado con fibra de vidrio.
Perno del eje de acero inoxidable 1.4305.
Arandela de acero, clase de resistencia 5.8, o acero inoxidable 1.4305.

Versión:Empuñadura con revestimiento de polvo negro estructura fina o rojo RAL 3003 estructura fina.
Arandela de presión negra.
Perno del eje con acabado natural.
Arandela de acero cromado en azul o de acero inoxidable con acabado natural.Indicación:Los plásticos tienen la peculiaridad de presentar un alto índice de fluencia cuando se someten a cargas (cedencia).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04232_IG Palancas excéntricas de aluminio con rosca interior y arandela de presión de plástico

161 kB

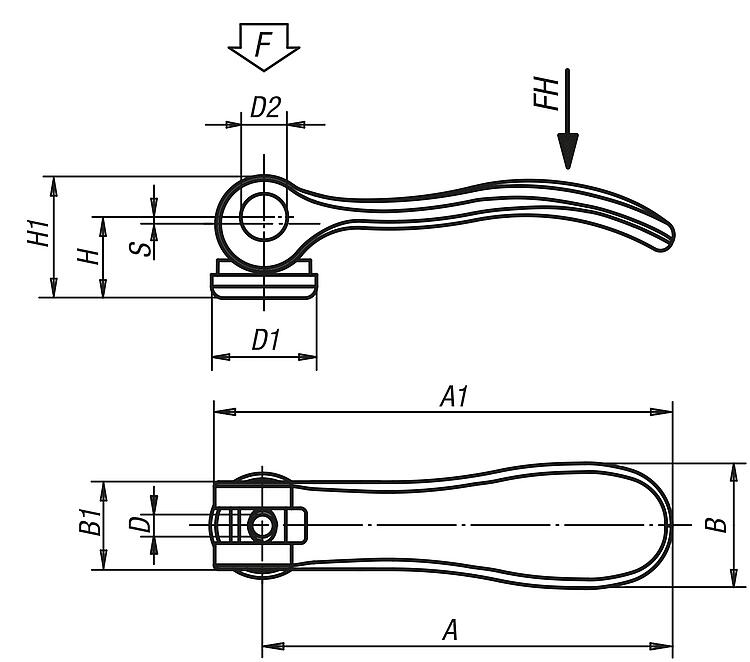

Planos

Selección/filtro de artículos

Referencia	Material del componente	Color del cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04232-9501103	acero	negro	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	155.40 MXN
04232-9501104	acero	negro	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	155.40 MXN
04232-0501104	acero	negro	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	163.52 MXN
04232-0501105	acero	negro	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	163.52 MXN
04232-1501105	acero	negro	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	172.20 MXN
04232-1501106	acero	negro	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	172.20 MXN
04232-2501108	acero	negro	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	188.16 MXN
04232-9511103	acero inoxidable	negro	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	221.48 MXN
04232-9511104	acero inoxidable	negro	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	221.48 MXN
04232-0511104	acero inoxidable	negro	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	233.24 MXN
04232-0511105	acero inoxidable	negro	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	233.24 MXN
04232-1511105	acero inoxidable	negro	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	246.40 MXN
04232-1511106	acero inoxidable	negro	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	246.40 MXN
04232-2511108	acero inoxidable	negro	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	269.64 MXN
04232-9501403	acero	rojo rubí RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	155.40 MXN
04232-9501404	acero	rojo rubí RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	155.40 MXN
04232-0501404	acero	rojo rubí RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	163.52 MXN
04232-0501405	acero	rojo rubí RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	163.52 MXN
04232-1501405	acero	rojo rubí RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	172.20 MXN
04232-1501406	acero	rojo rubí RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	172.20 MXN
04232-2501408	acero	rojo rubí RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	188.16 MXN
04232-9511403	acero inoxidable	rojo rubí RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	221.48 MXN
04232-9511404	acero inoxidable	rojo rubí RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	221.48 MXN
04232-0511404	acero inoxidable	rojo rubí RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	233.24 MXN
04232-0511405	acero inoxidable	rojo rubí RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	233.24 MXN
04232-1511405	acero inoxidable	rojo rubí RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	246.40 MXN
04232-1511406	acero inoxidable	rojo rubí RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	246.40 MXN
04232-2511408	acero inoxidable	rojo rubí RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	269.64 MXN
