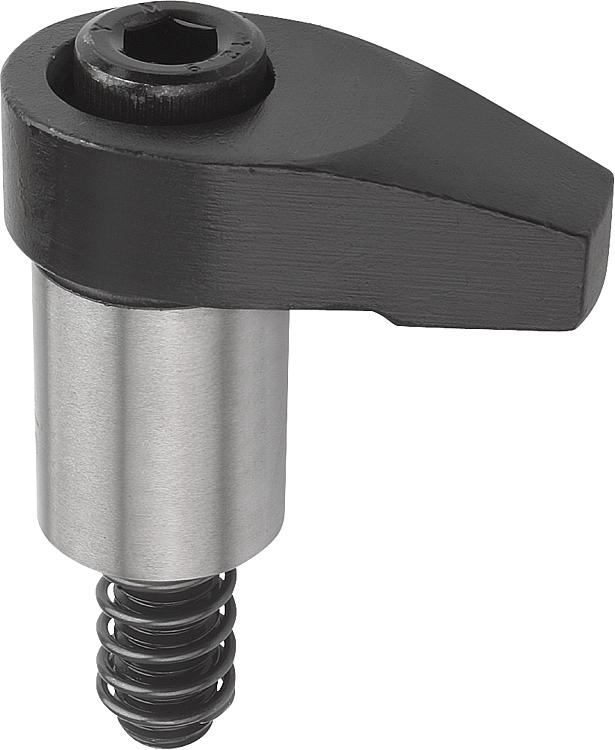

        Gancho de sujeción pulido, forma B

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido tratado en caliente.Versión:Bruñido. Diámetro del vástago pulido.Indicación:Las fuerzas de sujeción y los pares de apriete indicados se aplican dentro del rango de sujeción indicado (H5).Ventajas:Diseño compacto para aplicaciones incluso en el espacio más estrecho
Gran variedad de versiones y tamañosAccesorios:Alojamientos del gancho de sujeción 04375.
Alojamientos del gancho de sujeción 04379.
Eclisa 04378.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04372_B Gancho de sujeción pulido, forma B

274 kB

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	H	H1	H2	H3	H4	H5 máx. rango de sujeción	B	R	Tornillo de cabeza cilíndrica DIN 912	Par de apriete máx. Nm	F máx. kN	Precio
04372-208020	B	18	22	58	37	23	2	7	10	10	20	M8x50	37,2	13,6	1,505.00 MXN
04372-208025	B	18	22	58	37	23	2	7	10	10	25	M8x50	32,3	10,9	1,520.12 MXN
04372-208030	B	18	22	58	37	23	2	7	10	10	30	M8x50	29,4	9	1,531.32 MXN
04372-212040	B	25	32	92	66	39	11	12	15	18	40	M12x80	58,8	17,5	1,519.56 MXN
04372-212050	B	25	32	92	68	39	11	12	15	18	50	M12x80	49	14	1,617.84 MXN
04372-212060	B	25	32	92	68	39	11	12	15	18	60	M12x80	45,1	11,6	1,652.56 MXN
04372-216040	B	32	36	101	75	39	15	15	15	22	40	M16x85	166,6	37,9	2,059.68 MXN
04372-216050	B	32	36	101	75	39	15	15	15	22	50	M16x85	147	30,4	2,327.08 MXN
04372-216060	B	32	36	101	75	39	15	15	15	22	60	M16x85	127,4	25,2	2,395.40 MXN
