        Ganchos de sujeción con collar

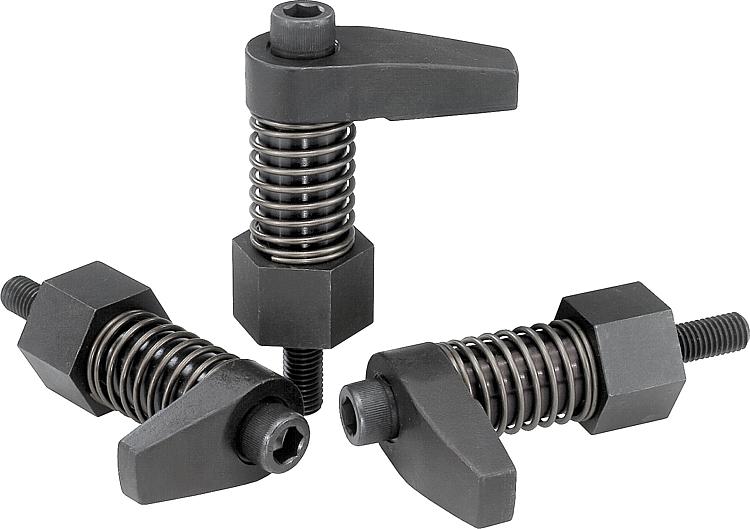

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Gancho de sujeción y alojamiento del gancho de sujeción de acero para temple y revenido, tratado en caliente.Versión:Bruñido.Indicación:Los ganchos de sujeción con collar se pueden atornillar directamente en una perforación de retícula o similar, incluso sin avellanado.
Elementos de ajuste de altura adecuados, ver cilindro de altura 04378.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04373 Ganchos de sujeción con collar

203 kB

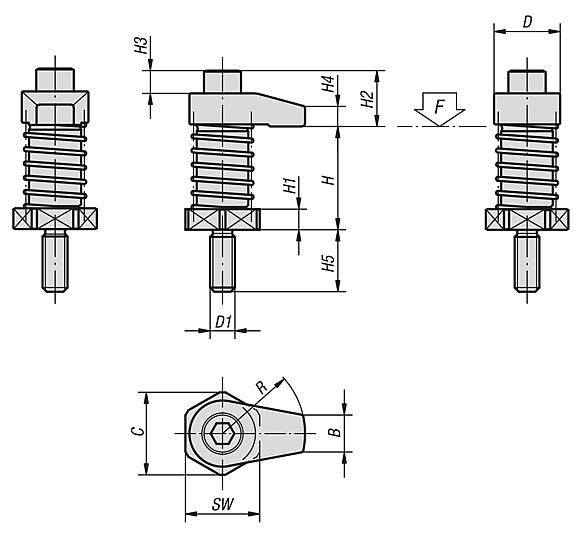

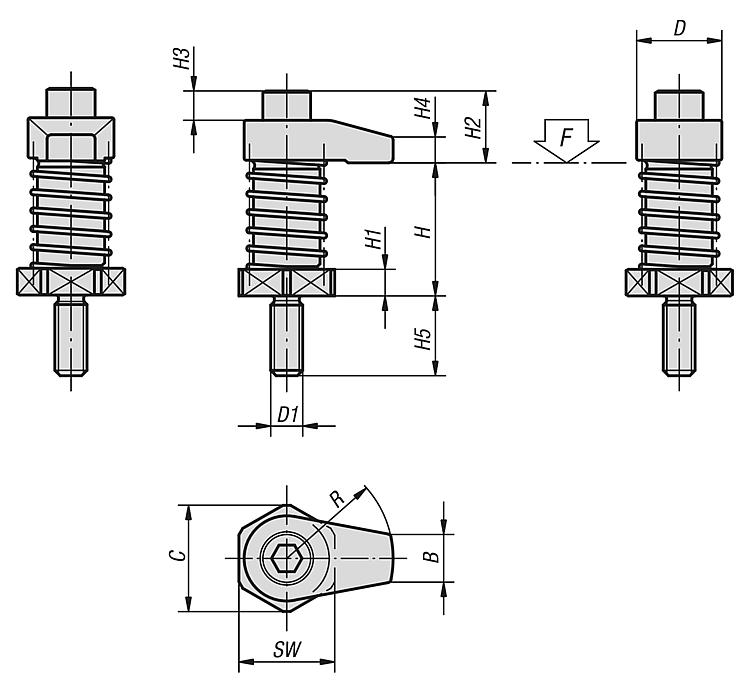

Planos

Selección/filtro de artículos

Referencia	D	D1	H Rango de sujeción	H1	H2	H3	H4	H5	B	C	R	SW	Par de apriete máx. Nm	F máx. kN	Precio
04373-08020	22	M8	35-45	6	14	2	7	19	10	25	20	22	20	7,9	1,542.24 MXN
04373-08025	22	M8	35-45	6	14	2	7	19	10	25	25	22	20	7,3	1,552.88 MXN
04373-08030	22	M8	35-45	6	14	2	7	19	10	25	30	22	20	6,7	1,579.76 MXN
04373-08120	22	M8	45-55	16	14	2	7	19	10	25	20	22	20	7,9	1,579.76 MXN
04373-08125	22	M8	45-55	16	14	2	7	19	10	25	25	22	20	7,3	1,593.76 MXN
04373-08130	22	M8	45-55	16	14	2	7	19	10	25	30	22	20	6,7	1,608.88 MXN
04373-12040	32	M12	50-65	10	27	11	10	30	18	40	40	36	45	13,5	1,856.12 MXN
04373-12050	32	M12	50-65	10	29	11	12	30	18	40	50	36	45	12,6	1,936.48 MXN
04373-12060	32	M12	50-65	10	29	11	12	30	18	40	60	36	45	11,7	1,987.72 MXN
04373-12140	32	M12	65-80	25	27	11	10	30	18	40	40	36	45	13,5	2,074.80 MXN
04373-12150	32	M12	65-80	25	29	11	12	30	18	40	50	36	45	12,6	2,184.84 MXN
04373-12160	32	M12	65-80	25	29	11	12	30	18	40	60	36	45	11,7	2,227.12 MXN
04373-16040	36	M16	50-65	10	36	15	15	30	22	40	40	36	60	13,4	2,259.60 MXN
04373-16050	36	M16	50-65	10	36	15	15	30	22	40	50	36	60	12,4	2,437.40 MXN
04373-16060	36	M16	50-65	10	36	15	15	30	22	40	60	36	60	12	2,573.48 MXN
04373-16140	36	M16	65-80	25	36	15	15	30	22	40	40	36	60	13,4	2,327.08 MXN
04373-16150	36	M16	65-80	25	36	15	15	30	22	40	50	36	60	12,4	2,505.44 MXN
04373-16160	36	M16	65-80	25	36	15	15	30	22	40	60	36	60	12	2,641.52 MXN
