Alargadores de apoyo para hierros de sujeción

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Hierros de sujeción Elementos de sujeción
      - Hierros de sujeción
        Alargadores de apoyo para hierros de sujeción

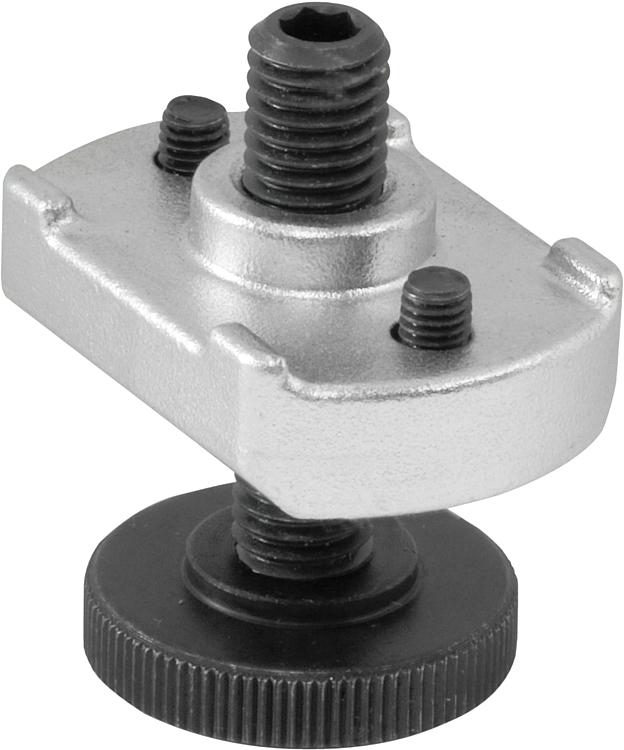

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Cuerpo principal tratado en caliente y cincado.
Tornillo de apoyo tratado en caliente, clase de resistencia 8.8.Indicación:Alargadores de apoyo compuestos por pieza de presión, tornillo de apoyo y tornillos de fijación para hierros de sujeción.
Los alargadores de apoyo sirven para ampliar la altura de sujeción en los hierros de sujeción.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04204 Alargadores de apoyo para hierros de sujeción

190 kB

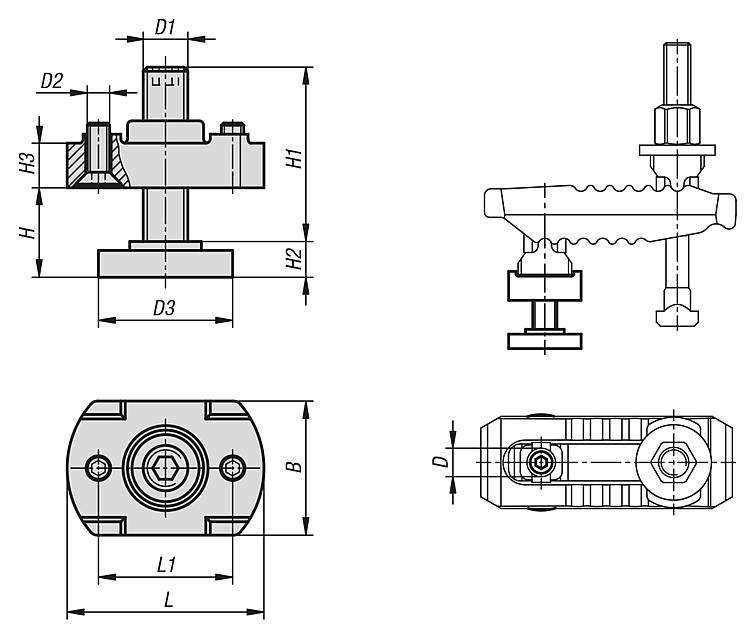

Planos

Selección/filtro de artículos

Referencia	B	D	D1	D2	D3	H Rango de sujeción	H1	H2	H3	L	L1	Precio
04204-1039	30	13	M10	M5	30	8-30	39	8	10	44	30	535.08 MXN
04204-1249	42	17	M12	M5	36	10-37	49	10	16	54	35	820.12 MXN
04204-1294	42	17	M12	M5	36	10-80	94	10	16	54	35	997.92 MXN
04204-1655	50	21	M16	M5	42	13-41	55	13	20	60	40	1,033.48 MXN
04204-1690	50	21	M16	M5	42	13-73	90	13	20	60	40	1,212.12 MXN
04204-2069	50	25	M20	M6	50	16-52	69	16	25	70	50	1,461.88 MXN
04204-20109	50	25	M20	M6	50	16-91	109	16	25	70	50	1,854.16 MXN
