        Hierros de sujeción ajustables, forma A

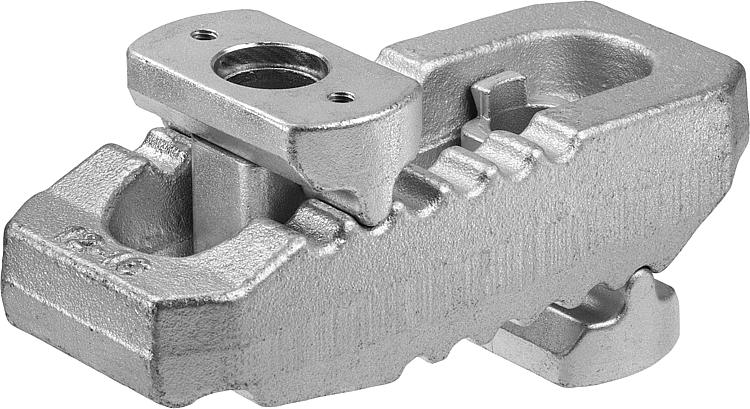

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:tratado en caliente y cincado.Indicación:Hierros de sujeción de ajuste continuo y rápido para adaptarse a cada situación. Los hierros de sujeción presentan diferentes tipos de nariz de sujeción en sus extremos, de modo que se pueden girar como convenga para cada caso de aplicación. De este modo, los hierros se pueden utilizar tanto para el mecanizado con o sin arranque de viruta, como para el moldeado por inyección o el prensado.Accesorios:Alargadores de apoyo 04204Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04203_A Hierros de sujeción ajustables, forma A

264 kB

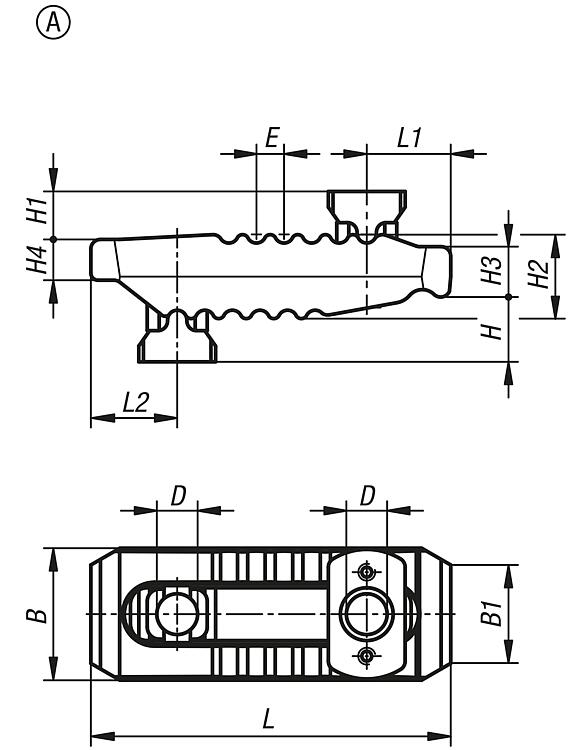

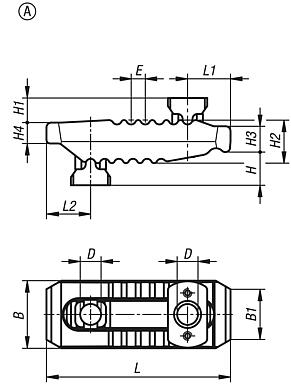

Planos

Selección/filtro de artículos

Referencia	Forma	B	B1	D	E	H Rango de sujeción	H1	H2	H3	H4	L=Longitud	L1	L2	Ancho de ranura	Fuerza de sujeción kN	Precio
04203-113115	A	44	30	13	11	0-55	18	27	17	12	115	25	30	10-12-14	30	1,711.36 MXN
04203-117150	A	55	41	17	12	0-70	20	36	21	17	150	35	36	12-14-16-18	40	2,139.48 MXN
04203-121187	A	62	30	21	14	0-80	30	42	27	20	187	44	44	16-18-20-22	60	2,781.24 MXN
04203-125235	A	70	30	25	17	0-100	31	51	34	24	235	60	47	20-22-24-28	75	3,957.80 MXN
04203-125285	A	73	30	25	17	0-100	35	56	35	24	285	62	51	20-22-24-28	75	7,093.24 MXN
