Hierros de sujeción ajustables, forma B

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Hierros de sujeción Elementos de sujeción
      - Hierros de sujeción
        Hierros de sujeción ajustables
        Hierros de sujeción ajustables, forma B

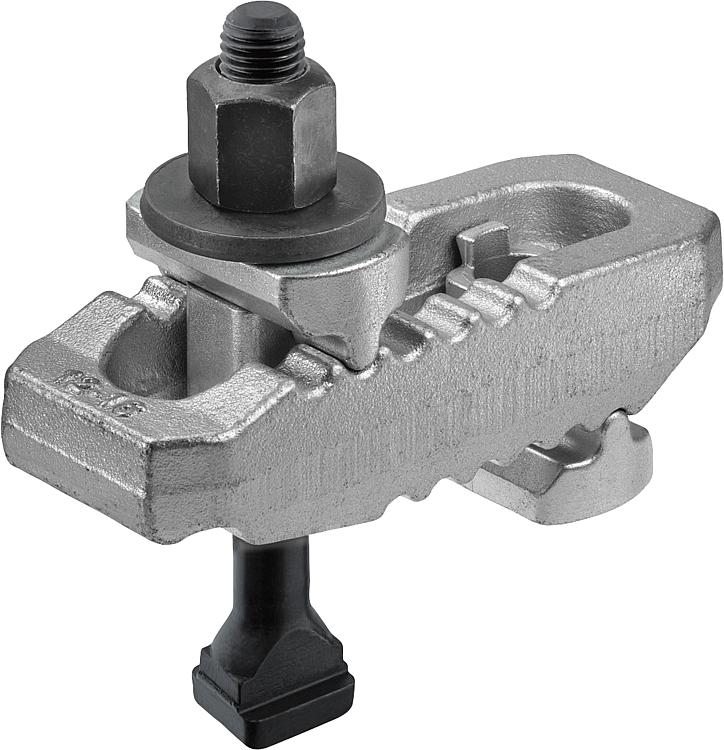

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:tratado en caliente y cincado.
Completo con tornillo para ranura en T DIN 787, arandela DIN 6340 y tuerca DIN 6330B.Indicación:Hierros de sujeción de ajuste continuo y rápido para adaptarse a cada situación. Los hierros de sujeción presentan diferentes tipos de nariz de sujeción en sus extremos, de modo que se pueden girar como convenga para cada caso de aplicación. De este modo, los hierros se pueden utilizar tanto para el mecanizado con o sin arranque de viruta, como para el moldeado por inyección o el prensado.Accesorios:Alargadores de apoyo 04204Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04203_B Hierros de sujeción ajustables, forma B

260 kB

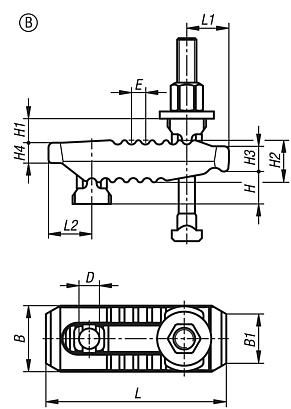

Planos

Selección/filtro de artículos

Referencia	Forma	Versión 2	B	B1	D	E	H Rango de sujeción	H1	H2	H3	H4	L	L1	L2	Ancho de ranura	Tornillo/s de fijación	Fuerza de sujeción kN	Precio
04203-210115100	B	con tuerca cilíndrica en t	44	30	13	11	0-40	18	27	17	12	115	25	30	10	M10X100	25	2,032.52 MXN
04203-212115125	B	con tuerca cilíndrica en t	44	30	13	11	0-55	18	27	17	12	115	25	30	12	M12X125	30	2,068.08 MXN
04203-214115125	B	con tuerca cilíndrica en t	44	30	13	11	0-55	18	27	17	12	115	25	30	14	M12X125	30	2,103.64 MXN
04203-212150160	B	con tuerca cilíndrica en t	55	41	17	12	0-70	20	36	21	17	150	35	36	12	M12X160	35	2,424.52 MXN
04203-214150160	B	con tuerca cilíndrica en t	55	41	17	12	0-70	20	36	21	17	150	35	36	14	M12X160	35	2,495.92 MXN
04203-216150160	B	con tuerca cilíndrica en t	55	41	17	12	0-70	20	36	21	17	150	35	36	16	M16X160	40	2,567.60 MXN
04203-218150160	B	con tuerca cilíndrica en t	55	41	17	12	0-70	20	36	21	17	150	35	36	18	M16X160	40	2,567.60 MXN
04203-216187200	B	con tuerca cilíndrica en t	62	30	21	14	0-80	30	42	27	20	187	44	44	16	M16X200	55	3,493.84 MXN
04203-218187200	B	con tuerca cilíndrica en t	62	30	21	14	0-80	30	42	27	20	187	44	44	18	M16X200	55	3,529.96 MXN
04203-220187200	B	con tuerca cilíndrica en t	62	30	21	14	0-80	30	42	27	20	187	44	44	20	M20X200	60	3,672.48 MXN
04203-222187200	B	con tuerca cilíndrica en t	62	30	21	14	0-80	30	42	27	20	187	44	44	22	M20X200	60	3,815.56 MXN
04203-220235250	B	con tuerca cilíndrica en t	70	30	25	17	0-100	31	51	34	24	235	60	47	20	M20X250	70	4,706.80 MXN
04203-222235250	B	con tuerca cilíndrica en t	70	30	25	17	0-100	31	51	34	24	235	60	47	22	M20X250	70	5,063.24 MXN
04203-224235250	B	con tuerca cilíndrica en t	70	30	25	17	0-100	31	51	34	24	235	60	47	24	M24X250	75	5,276.88 MXN
04203-228235250	B	con tuerca cilíndrica en t	70	30	25	17	0-100	31	51	34	24	235	60	47	28	M24X250	75	5,526.64 MXN
