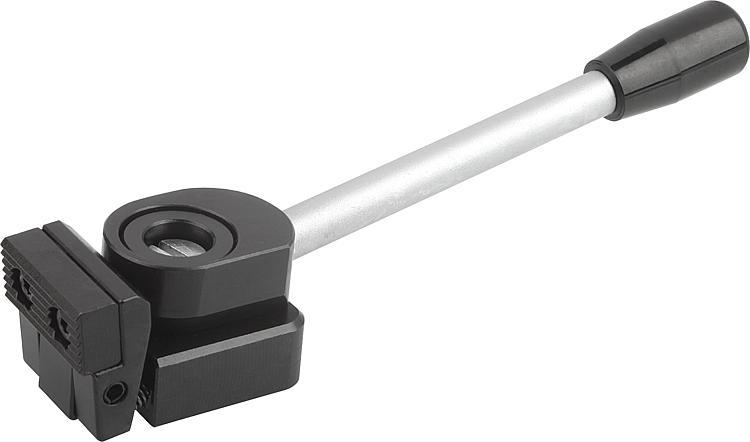

        Dispositivo de sujeción con leva, forma A

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Templado por cementación y bruñido.Indicación:El dispositivo de sujeción con leva es un elemento de sujeción rápida que sirve para presionar piezas de trabajo sobre los topes fijos y sobre un soporte simultáneamente a través de una mordaza pivotante y de una excéntrica en espiral.
El dispositivo de sujeción con leva se puede posicionar y sujetar con el casquillo de centrado (ver plano) sobre un sistema de retícula modular.

Las versiones 04518-006010, 04518-006015, 04518-006030 y 04518-006035 disponen de 2 insertos de metal duro redondos.Fuerza de sujeción:04518-006... = 3800 N
04518-010... = 7200 N

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04518_A Dispositivo de sujeción con leva, forma A

125 kB

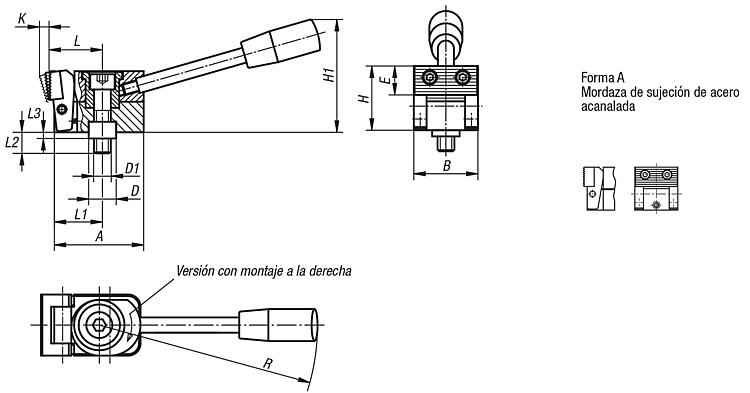

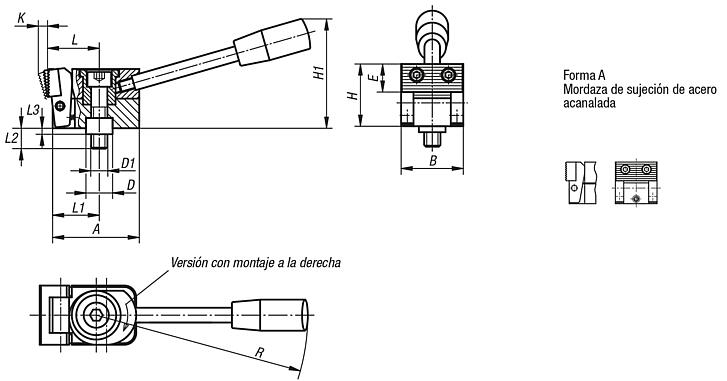

Planos

Selección/filtro de artículos

Referencia	Forma	Versión 1	A	B	D	D1	E	H	H1	K	L	L1	L2	L3	R	F N	Precio
04518-006005	A	a la derecha	38,5	25	12	M6	11	25	45	4	22	20	17	4	110	3800	2,921.52 MXN
04518-010005	A	a la derecha	58,5	40	18	M10	18	40	74	6	35	31,5	27	6	143	7200	4,221.28 MXN
04518-006025	A	a la izquierda	38,5	25	12	M6	11	25	45	4	22	20	17	4	110	3800	2,921.52 MXN
04518-010025	A	a la izquierda	58,5	40	18	M10	18	40	74	6	35	31,5	27	6	143	7200	4,221.28 MXN
