Imanes redondos (electroimanes)

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Imanes
      - Imanes redondos (electroimanes)

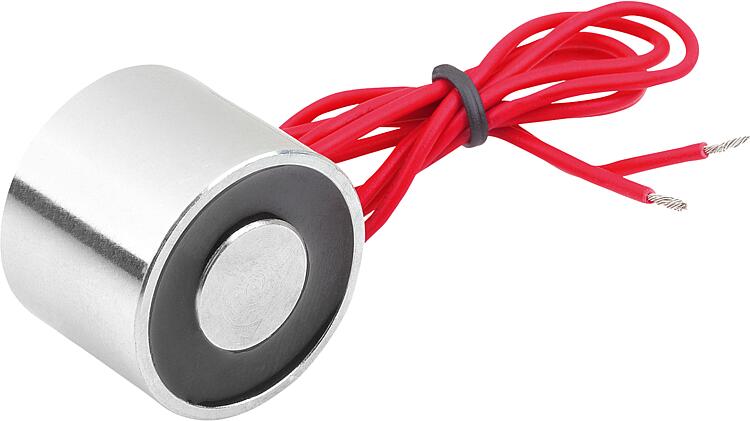

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de acero.
Cuerpo de la bobina de plástico.Indicación:Los electroimanes funcionan con corriente continua. Esta genera un campo magnético a través de la bobina del núcleo. Tras desconectar la tensión, el campo de fuerza desaparece de nuevo.

Los electroimanes se fijan mediante la rosca de la parte posterior. La conexión eléctrica se realiza a través de filamentos libres.

Las fuerzas de retención especificadas pueden ser inferiores en función del grosor del material y de la rugosidad de su superficie.

Con D = 15, el electroimán sólo tiene la rosca grande en el centro.Datos técnicos:Tensión: 24 V CC.
Clase de protección: Hasta IP 65.
Rango de temperatura: Hasta 155 °C (clase de aislamiento F).
Tiempo de funcionamiento: 100 %.Aplicación:Los electroimanes se utilizan para sostener, llevar y fijar piezas de trabajo ferromagnéticas.A petición:Tensión 12 V CC.Indicación sobre el dibujo:

Forma A: Filamentos laterales
Forma B: Filamentos en la parte inferior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 09130 Imanes redondos (electroimanes)

158 kB

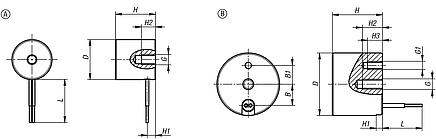

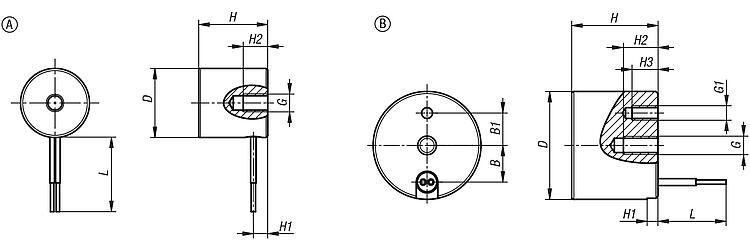

Planos (vista completa)

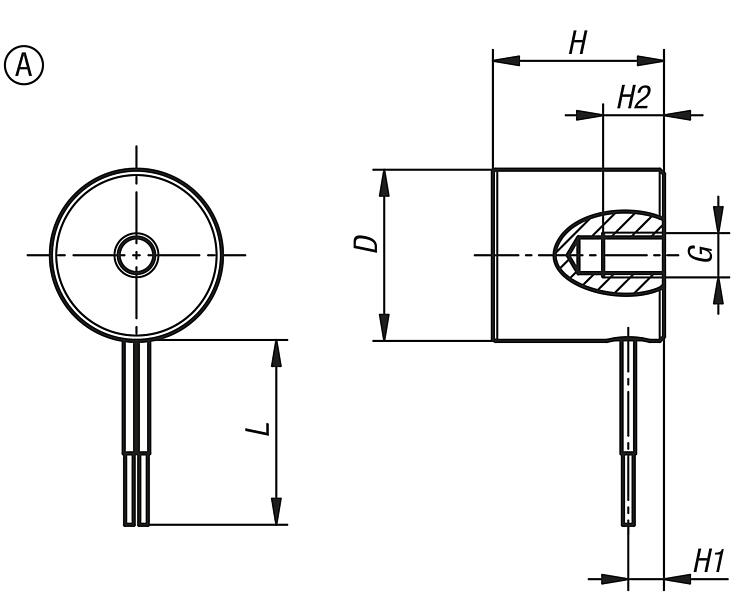

Imanes redondos (electroimanes), forma A

Más información

Planos

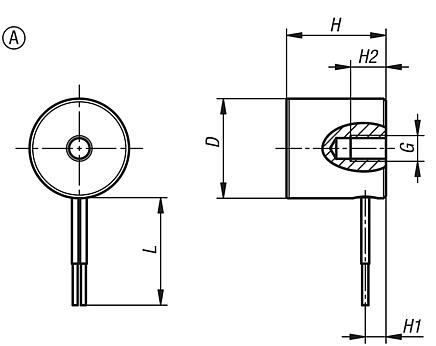

Imanes redondos (electroimanes), forma A

Selección/filtro de artículos

Referencia	Forma	D	G	H	H1	H2	L	Fuerza de adherencia N	Potencia nominal W	Tensión nominal VDC	CAD	Acc.	Precio	Pedir
09130-010010	A	10	M2	10	3	4	250	3	1	24			600.93 MXN
09130-012012	A	12	M3	12	4	6	250	15	1	24			600.93 MXN

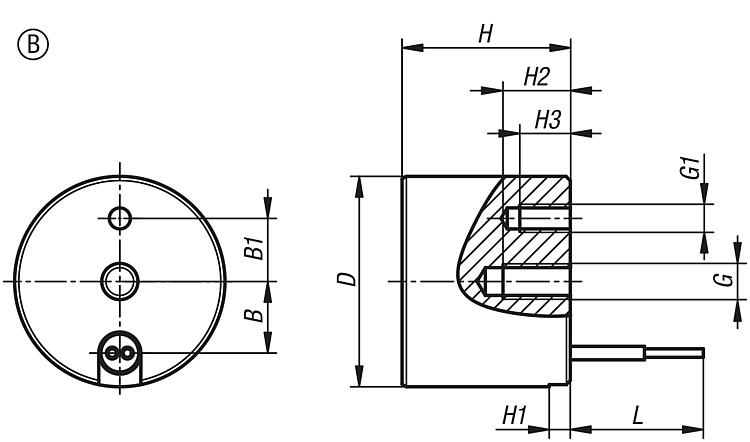

Imanes redondos (electroimanes), forma B

Más información

Planos

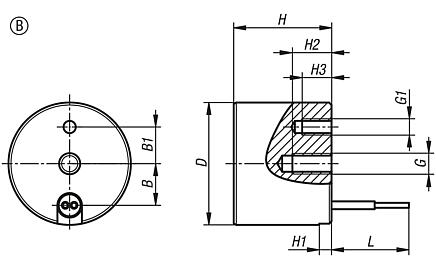

Imanes redondos (electroimanes), forma B

Selección/filtro de artículos

Referencia	Forma	B	B1	D	G	G1	H	H1	H2	H3	L	Fuerza de adherencia N	Potencia nominal W	Tensión nominal VDC	Precio
09130-015015	B	5,2	-	15	M4	-	15	2	6	-	250	25	1,4	24	600.93 MXN
09130-018011	B	6,5	6	18	M3	M03	11	1,5	5	2	250	45	1,4	24	635.87 MXN
09130-025020	B	8,5	7,5	25	M4	M03	20	2	6	3	250	140	3,2	24	872.04 MXN
09130-032022	B	11,5	9	32	M4	M03	22	3	10	4	250	240	3,6	24	939.12 MXN
09130-040026	B	14,5	13	40	M5	M03	25,5	4,5	10	4	250	475	5,2	24	1,115.21 MXN
09130-050027	B	19	17	50	M5	M03	27	4	10	4,5	250	760	6,5	24	1,408.68 MXN
09130-063030	B	25	20	63	M8	M04	30	5	16	5,5	250	1050	9	24	2,119.73 MXN
09130-080038	B	33	25	80	M8	M04	38	7	16	7,5	500	2400	15	24	3,018.60 MXN
09130-100043	B	42,5	37,5	100	M10	M05	43	9	20	10	500	3400	20,5	24	4,114.24 MXN
09130-150056	B	62	55	150	M16	M06	56	10	24	10	500	9300	37	24	8,502.39 MXN
09130-180063	B	77	65	180	M24	M08	63	12	36	13	500	15000	50	24	11,630.00 MXN
09130-250080	B	107	90	250	M24	M08	80	15	36	15	3000	30000	90	24	22,569.63 MXN
