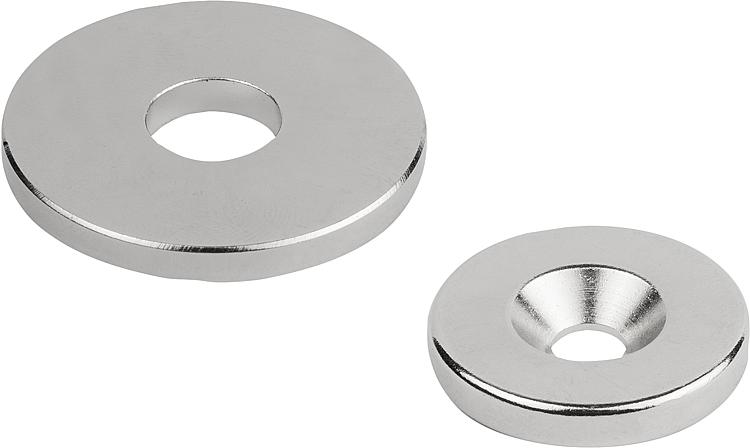

Tubos de imán (discos de imán) con perforación de NdFeB

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Imanes
      - Tubos de imán (discos de imán) con perforación de NdFeB

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:NdFeB N35 (neodimio).Versión:Niquelado.Indicación:Sistema no blindadoRango de temperatura:80 °C máx.Montaje:Los imanes pueden montarse ejerciendo presión, atornillándolos o mediante adherencia.Indicación sobre el dibujo:

1) Superficie de adherencia

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 09001 Tubos de imán (discos de imán) con perforación de NdFeB

110 kB

Planos (vista completa)

Tubos de imán (discos de imán) con perforación avellanada de NdFeB, forma A

Más información

Planos

Tubos de imán (discos de imán) con perforación avellanada de NdFeB, forma A

Selección/filtro de artículos

Referencia	Forma	D	D1	H	Par de apriete máx. Nm	Fuerza de adherencia N	Precio
09001-12	A	12 ±0,1	3,5 ±0,1	3 ±0,1	-	18	39.26 MXN
09001-15	A	15 ±0,1	4,5 ±0,1	3,5 ±0,1	-	29	64.48 MXN
09001-18	A	18 ±0,1	4,5 ±0,1	4 ±0,1	-	41	85.02 MXN
09001-24	A	24 ±0,1	5,5 ±0,1	4 ±0,1	-	66	138.06 MXN

Tubos de imán (discos de imán) con perforación de NdFeB, forma B

Más información

Planos

Tubos de imán (discos de imán) con perforación de NdFeB, forma B

Selección/filtro de artículos

Referencia	Forma	D	D1	H	Par de apriete máx. Nm	Fuerza de adherencia N	Precio
09001-32	B	32 ±0,1	10,5 ±0,1	2 ±0,1	-	42	160.16 MXN
09001-38	B	38 ±0,1	12 ±0,1	4 ±0,1	-	110	274.30 MXN
09001-48	B	48 ±0,2	15 ±0,1	5 ±0,1	-	165	427.44 MXN
09001-56	B	56 ±0,2	15 ±0,1	6 ±0,1	-	230	721.50 MXN
