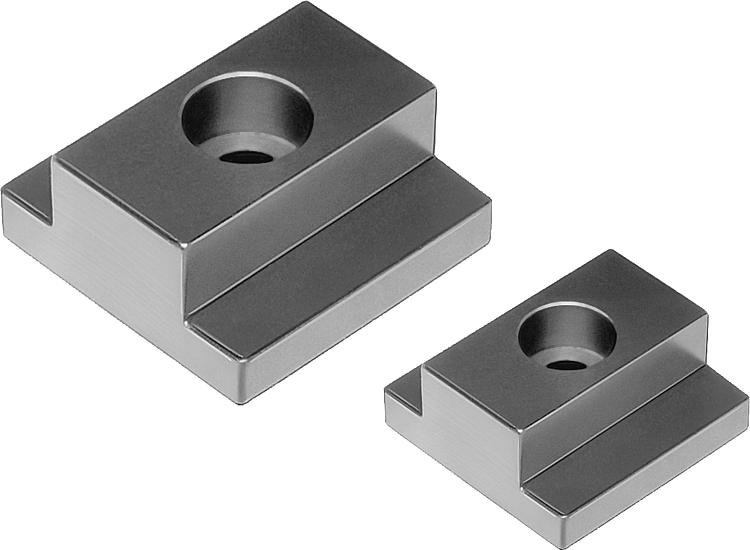

Tuercas correderas con ranura guía, forma A, sencilla

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Piezas de presión con resorte Pernos de bloqueo Topes Elementos de centrado y posicionamiento Fijaciones Tuercas correderas en ranura
      - Bloques paralelos, tuercas correderas en ranura, pasadores cilíndricos
        Tuercas correderas con ranura guía
        Tuercas correderas con ranura guía, forma A, sencilla

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido 1.1191.Versión:Bruñido.Indicación:Las tuercas correderas con ranura guía se utilizan para el posicionamiento rápido y preciso de los elementos del dispositivo.
Ya no es necesaria una alineación complicada de los elementos.Aplicación:Las tuercas correderas con ranura guía se atornillan con el elemento del dispositivo en una ranura y a continuación se encajan en la pieza complementaria.Ventajas:Mucho menos tiempo necesario para montar los elementos del dispositivo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03240_A Tuercas correderas con ranura guía, forma A, sencilla

163 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	BN=Ancho de ranura	B	H	H1	L	Precio
03240-08X8	A	simple	8	8	8	-	20	464.24 MXN
03240-12X20	A	simple	20	12	14	6	30	464.24 MXN
03240-12X22	A	simple	22	12	14	6	30	464.24 MXN
03240-12X30	A	simple	30	12	14	6	30	464.24 MXN
03240-14X20	A	simple	20	14	14	6	30	464.24 MXN
03240-14X22	A	simple	22	14	14	6	30	464.24 MXN
03240-14X30	A	simple	30	14	14	6	30	464.24 MXN
03240-16X20	A	simple	20	16	14	6	30	464.24 MXN
03240-16X22	A	simple	22	16	14	6	30	464.24 MXN
03240-16X30	A	simple	30	16	14	6	30	464.24 MXN
03240-18X20	A	simple	20	18	14	6	30	464.24 MXN
03240-18X22	A	simple	22	18	14	6	30	464.24 MXN
03240-18X30	A	simple	30	18	14	6	30	464.24 MXN
03240-22X20	A	simple	20	22	14	6	30	464.24 MXN
03240-22X22	A	simple	22	22	14	6	30	464.24 MXN
03240-22X30	A	simple	30	22	14	6	30	464.24 MXN

Otros artículos de esta categoría

03240_B

Tuercas correderas con ranura guía, forma B, de doble cara
