        Cilindros de posicionamiento Ball Lock

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cilindro de posicionamiento de acero para temple y revenido.
Bolas de acero del apoyo de cilindros.Versión:Cilindro de posicionamiento tratado en caliente y bruñido.
Bolas endurecidas, acabado natural.Indicación:Apretando el tornillo de transmisión (D2), la bola central baja y comprime las tres bolas de fijación hacia fuera, que quedan sujetas en el casquillo receptor.
Con este sencillo sistema, el tiempo de preparación de las máquinas es hasta doces veces más corto que con los métodos convencionales.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03153 Cilindros de posicionamiento Ball Lock

205 kB

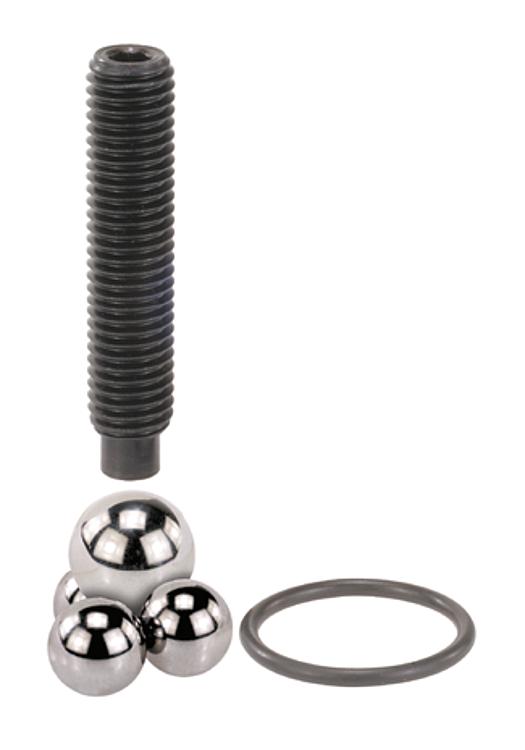

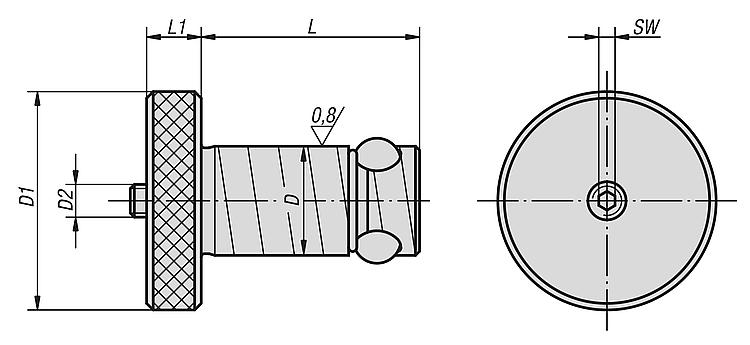

Planos

Selección/filtro de artículos

Referencia	Grosor de la placa de sujeción ±0,05	D	D1	D2	L	L1	SW	Fuerza de retención F kN	Par de apriete máx. Nm	Referencia del juego de reparación	Precio
03153-13013	13	13	22	M5	27,6	6	2,5	3,3	1	03153-913013	2,184.24 MXN
03153-13020	20	13	22	M5	34,6	6	2,5	3,3	1	03153-913020	2,297.76 MXN
03153-16020	20	16	32	M6	36,5	8	3	5,3	3	03153-916020	2,184.24 MXN
03153-16025	25	16	32	M6	41,5	8	3	5,3	3	03153-916025	2,233.20 MXN
03153-20020	20	20	40	M6	39,5	10	3	13,3	4	03153-920020	2,184.24 MXN
03153-20025	25	20	40	M6	44,5	10	3	13,3	4	03153-920025	2,297.76 MXN
03153-25020	20	25	45	M8	44	10	4	30	9	03153-925020	2,333.52 MXN
03153-25025	25	25	45	M8	49	10	4	30	9	03153-925025	2,390.16 MXN
03153-30020	20	30	50	M10	49	13	5	44	15	03153-930020	2,616.96 MXN
03153-30025	25	30	50	M10	54	13	5	44	15	03153-930025	2,768.64 MXN
03153-35020	20	35	60	M12	51	13	6	68	25	03153-935020	2,634.48 MXN
03153-35025	25	35	60	M12	56	13	6	68	25	03153-935025	2,768.64 MXN
03153-35040	40	35	60	M12	71	13	6	68	25	03153-935040	3,031.20 MXN
03153-35050	50	35	60	M12	81	13	6	68	25	03153-935050	3,257.76 MXN
03153-50020	20	50	75	M20	64	20	10	88	50	03153-950020	4,001.52 MXN
03153-50025	25	50	75	M20	69	20	10	88	50	03153-950025	4,178.16 MXN
03153-50040	40	50	75	M20	84	20	10	88	50	03153-950040	4,603.20 MXN
03153-50050	50	50	75	M20	94	20	10	88	50	03153-950050	4,921.92 MXN
