        Pernos de alojamiento extraíbles formas A y C

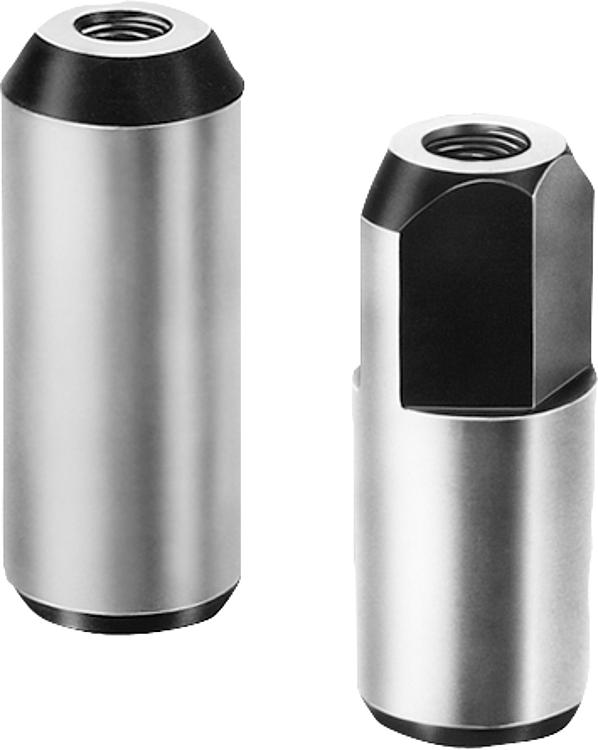

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para herramientas.Versión:Endurecido y pulido (HRC 56 +2 ).Indicación:Los pernos de alojamiento se pueden retirar fácilmente con un extractor.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03105 Pernos de alojamiento extraíbles formas A y C

136 kB

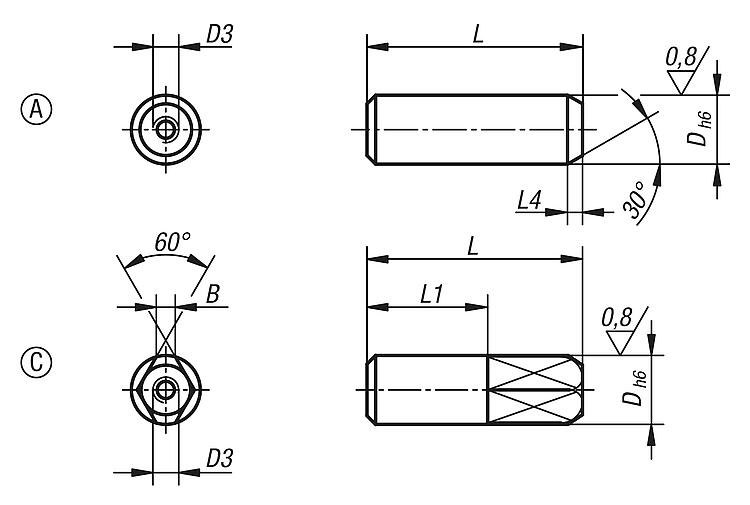

Planos (vista completa)

Pernos de alojamiento extraíbles, forma A

Más información

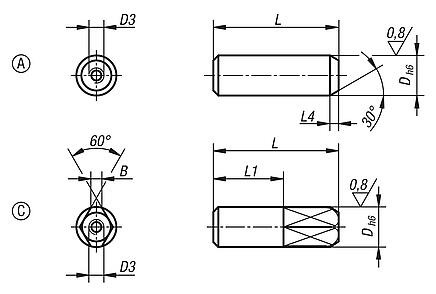

Planos

Pernos de alojamiento extraíbles, forma A

Selección/filtro de artículos

Referencia	Forma	D	D3	L	L4	Precio
03105-08	A	8	M3	25	3	291.20 MXN
03105-10	A	10	M3	30	3	304.36 MXN
03105-12	A	12	M5	34	4	337.40 MXN
03105-16	A	16	M5	42	4	411.88 MXN
03105-20	A	20	M5	47	5	492.80 MXN
03105-25	A	25	M5	49	5	589.96 MXN

Pernos de alojamiento extraíbles, forma C

Más información

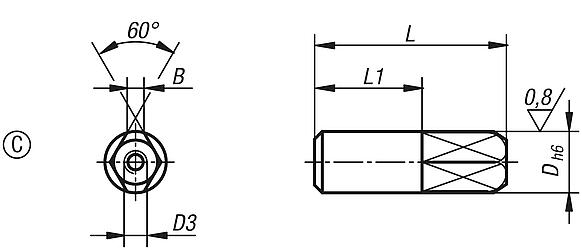

Planos

Pernos de alojamiento extraíbles, forma C

Selección/filtro de artículos

Referencia	Forma	D	D3	L	L1	B	Precio
03105-082	C	8	M3	25	14	2,2	334.60 MXN
03105-102	C	10	M3	30	17	3	358.40 MXN
03105-122	C	12	M5	34	20	3,5	393.68 MXN
03105-162	C	16	M5	42	26	5	479.92 MXN
03105-202	C	20	M5	47	30	6	561.12 MXN
03105-252	C	25	M5	49	30	8	663.04 MXN
