03099-22_BPasadores de bloqueo con tope, forma B, sin tapa de pestillo,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

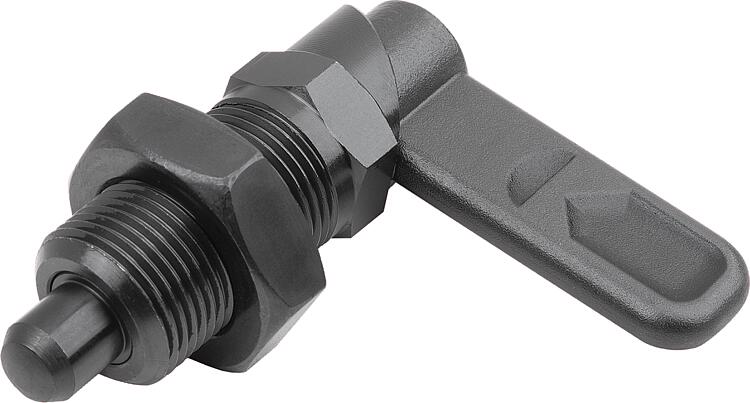

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales. Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo. La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.
Un tope de 180° impide que se salte la muesca de enclavamiento y, por lo tanto, que se salga de nuevo la clavija de bloqueo.
Al seleccionar el lado del tope (a la izquierda o derecha) se establece la dirección de giro del pestillo.Material:Pestillo 1.0503.
Casquillo roscado y clavija de bloqueo de acero de corte fácil.
Muelle de compresión 1.4310.Versión:Casquillo roscado y pestillo bruñidos.
Clavija de bloqueo endurecida, pulida y bruñida.
Muelle de compresión con acabado natural.Ventajas:Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Tope de 180° con sentido de giro hacia un lado.A petición:Modelos especiales.
Accesorios:Piezas de retención 03099.
Casquillos de posicionamiento 03099-50, 03099-60, 03099-61.

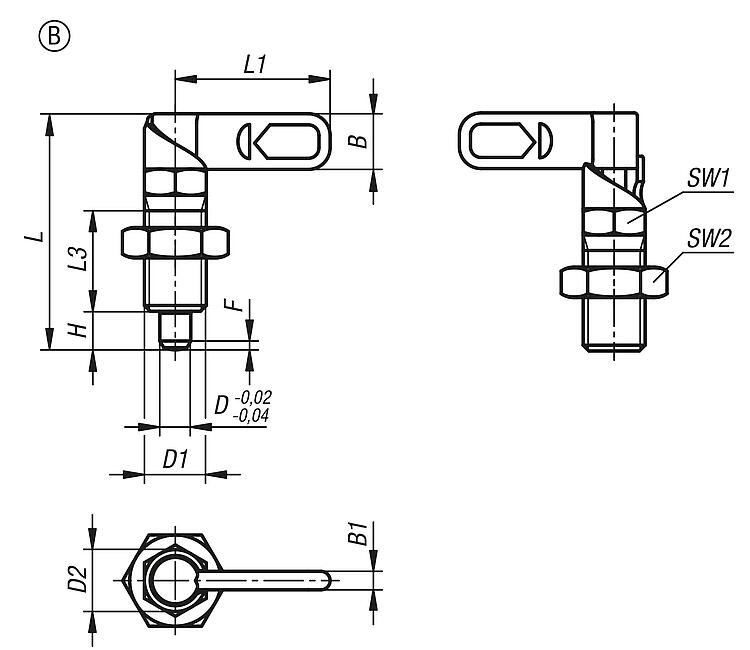

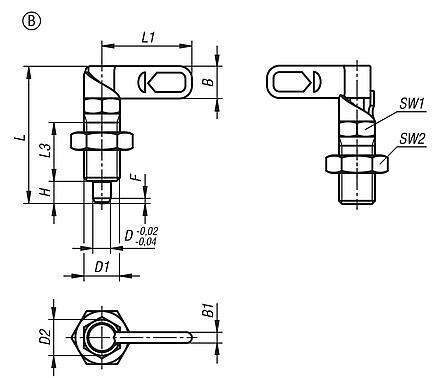

Indicación sobre el dibujo:1. Tope a la izquierda
2. Tope a la derecha DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | Versión 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03099-22-1050410 | B | a la izquierda | 4 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 |  | | 357.84 MXN | | | 03099-22-1050510 | B | a la izquierda | 5 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 357.84 MXN | | | 03099-22-1050610 | B | a la izquierda | 6 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 357.84 MXN | | | 03099-22-1050512 | B | a la izquierda | 5 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 5 | 15 | | | 363.16 MXN | | | 03099-22-1050612 | B | a la izquierda | 6 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 5 | 15 | | | 363.16 MXN | | | 03099-22-1050812 | B | a la izquierda | 8 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 5 | 15 | | | 363.16 MXN | | | 03099-22-1050616 | B | a la izquierda | 6 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 435.96 MXN | | | 03099-22-1050816 | B | a la izquierda | 8 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 435.96 MXN | | | 03099-22-1051016 | B | a la izquierda | 10 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 435.96 MXN | | | 03099-22-10508201 | B | a la izquierda | 8 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 502.60 MXN | | | 03099-22-10510201 | B | a la izquierda | 10 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 502.60 MXN | | | 03099-22-10512201 | B | a la izquierda | 12 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 502.60 MXN | | | 03099-22-2050410 | B | a la derecha | 4 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 357.84 MXN | | | 03099-22-2050510 | B | a la derecha | 5 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 357.84 MXN | | | 03099-22-2050610 | B | a la derecha | 6 | M10 | 10 | 38,5 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 357.84 MXN | | | 03099-22-2050512 | B | a la derecha | 5 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 5 | 15 | | | 363.16 MXN | | | 03099-22-2050612 | B | a la derecha | 6 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 5 | 15 | | | 363.16 MXN | | | 03099-22-2050812 | B | a la derecha | 8 | M12 | 12 | 47,4 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 5 | 15 | | | 363.16 MXN | | | 03099-22-2050616 | B | a la derecha | 6 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 435.96 MXN | | | 03099-22-2050816 | B | a la derecha | 8 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 435.96 MXN | | | 03099-22-2051016 | B | a la derecha | 10 | M16 | 16 | 61,2 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 435.96 MXN | | | 03099-22-20508201 | B | a la derecha | 8 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 502.60 MXN | | | 03099-22-20510201 | B | a la derecha | 10 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 502.60 MXN | | | 03099-22-20512201 | B | a la derecha | 12 | M20x1,5 | 20 | 71 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 502.60 MXN | |
