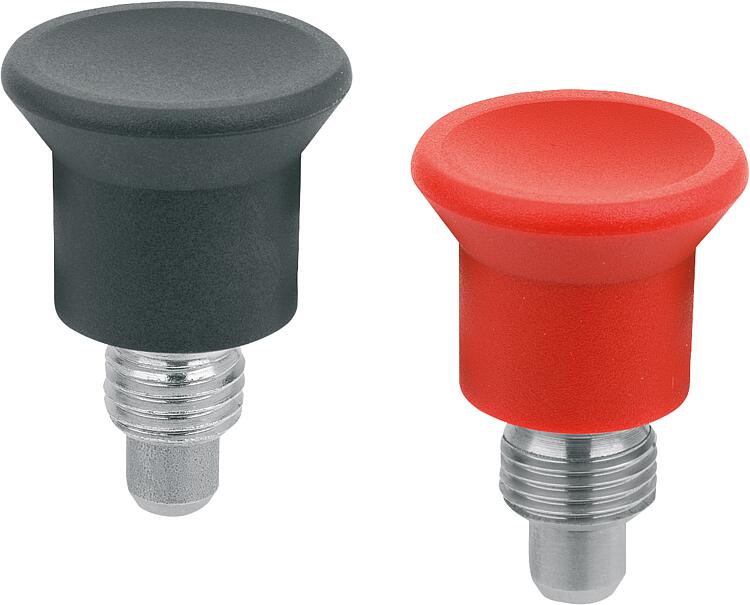

03098-20_APernos de bloqueo mini de acero o acero inoxidable con botón de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónDescripción del producto:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente.
Si el estado desenclavado va a durar un tiempo prolongado y se quiere evitar que la clavija de bloqueo rebote, se debe utilizar la forma C.
Los pernos de bloqueo Mini permiten un uso muy variado, especialmente en los espacios constructivos pequeños. Aquí constituyen una alternativa económica para espacios reducidos con las formas constructivas estándar conocidas.Material:Versión de acero:
Casquillo roscado de acero de corte fácil.
Perno de retención de acero inoxidable 1.4305.
Versión de acero inoxidable:
Casquillo roscado y perno de retención de acero inoxidable 1.4305.
Muelle de compresión de acero inoxidable 1.4568.
Botón de maniobra de termoplástico. Versión:Versión de acero:
Casquillo roscado de azul pasivado.
Clavija de bloqueo con acabado natural.
Versión de acero inoxidable:
Casquillo roscado y perno de retención de acabado natural.
Botón de maniobra gris negruzco RAL 7021 o rojo tráfico RAL 3020.Montaje:Para el montaje con una llave de tuercas hay que apretar el perno de retención.Accesorios:Anillos distanciadores 03089.
Tuercas hexagonales de forma baja DIN 439 / ISO 4035, 072172.
Casquillos de posicionamiento para pernos de bloqueo 03099-50.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

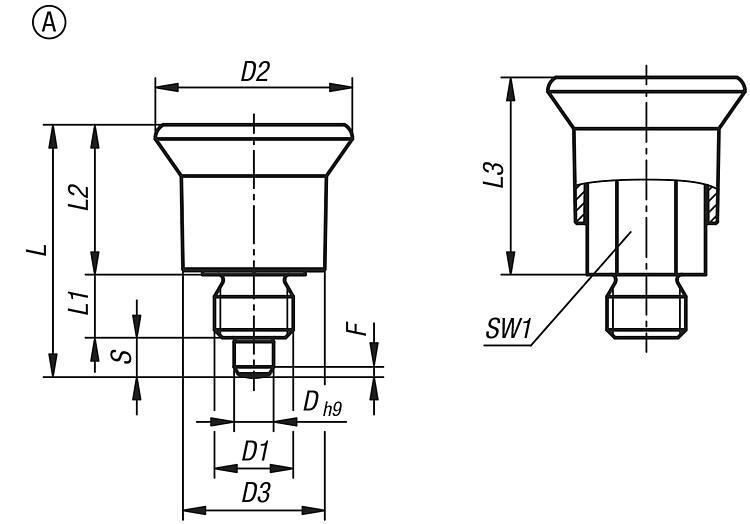

| Referencia | Forma | Material
del cuerpo
de base | Superficie
cuerpo
de base | Color
del componente | D | D1 | D2 | D3 | L | L1 | L2 | L3 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03098-20-1004081 | A | acero | pasivado en azul | gris antracita RAL 7021 | 4 | M8x1 | 21 | 15 | 26,5 | 6 | 16,5 | 21,5 | 4 | 10 | 1 | 3 | 16 |  | | 103.04 MXN | | | 03098-20-1005081 | A | acero | pasivado en azul | gris antracita RAL 7021 | 5 | M8x1 | 21 | 15 | 27,5 | 6 | 16,5 | 21,5 | 5 | 10 | 1,3 | 3 | 16 | | | 103.04 MXN | | | 03098-20-1105101 | A | acero | pasivado en azul | gris antracita RAL 7021 | 5 | M10x1 | 25 | 18 | 32 | 8 | 19 | 25 | 5 | 13 | 1,3 | 4,5 | 12,5 | | | 117.32 MXN | | | 03098-20-1106101 | A | acero | pasivado en azul | gris antracita RAL 7021 | 6 | M10x1 | 25 | 18 | 33 | 8 | 19 | 25 | 6 | 13 | 1,8 | 4,5 | 12,5 | | | 117.32 MXN | | | 03098-20-1206121 | A | acero | pasivado en azul | gris antracita RAL 7021 | 6 | M12x1,5 | 29 | 20 | 39 | 10 | 23 | 31 | 6 | 14 | 1,8 | 5 | 19 | | | 127.12 MXN | | | 03098-20-1208121 | A | acero | pasivado en azul | gris antracita RAL 7021 | 8 | M12x1,5 | 29 | 20 | 41 | 10 | 23 | 31 | 8 | 14 | 2,3 | 5 | 19 | | | 127.12 MXN | | | 03098-20-1308161 | A | acero | pasivado en azul | gris antracita RAL 7021 | 8 | M16x1,5 | 33 | 23 | 46 | 12 | 26 | 36 | 8 | 17 | 2,3 | 12 | 38 | | | 157.36 MXN | | | 03098-20-1310161 | A | acero | pasivado en azul | gris antracita RAL 7021 | 10 | M16x1,5 | 33 | 23 | 48 | 12 | 26 | 36 | 10 | 17 | 2,8 | 12 | 38 | | | 157.36 MXN | | | 03098-20-100408184 | A | acero | pasivado en azul | rojo tráfico RAL 3020 | 4 | M8x1 | 21 | 15 | 26,5 | 6 | 16,5 | 21,5 | 4 | 10 | 1 | 3 | 16 | | | 103.04 MXN | | | 03098-20-100508184 | A | acero | pasivado en azul | rojo tráfico RAL 3020 | 5 | M8x1 | 21 | 15 | 27,5 | 6 | 16,5 | 21,5 | 5 | 10 | 1,3 | 3 | 16 | | | 103.04 MXN | | | 03098-20-110510184 | A | acero | pasivado en azul | rojo tráfico RAL 3020 | 5 | M10x1 | 25 | 18 | 32 | 8 | 19 | 25 | 5 | 13 | 1,3 | 4,5 | 12,5 | | | 117.32 MXN | | | 03098-20-110610184 | A | acero | pasivado en azul | rojo tráfico RAL 3020 | 6 | M10x1 | 25 | 18 | 33 | 8 | 19 | 25 | 6 | 13 | 1,8 | 4,5 | 12,5 | | | 117.32 MXN | | | 03098-20-120612184 | A | acero | pasivado en azul | rojo tráfico RAL 3020 | 6 | M12x1,5 | 29 | 20 | 39 | 10 | 23 | 31 | 6 | 14 | 1,8 | 5 | 19 | | | 127.12 MXN | | | 03098-20-120812184 | A | acero | pasivado en azul | rojo tráfico RAL 3020 | 8 | M12x1,5 | 29 | 20 | 41 | 10 | 23 | 31 | 8 | 14 | 2,3 | 5 | 19 | | | 127.12 MXN | | | 03098-20-130816184 | A | acero | pasivado en azul | rojo tráfico RAL 3020 | 8 | M16x1,5 | 33 | 23 | 46 | 12 | 26 | 36 | 8 | 17 | 2,3 | 12 | 38 | | | 157.36 MXN | | | 03098-20-131016184 | A | acero | pasivado en azul | rojo tráfico RAL 3020 | 10 | M16x1,5 | 33 | 23 | 48 | 12 | 26 | 36 | 10 | 17 | 2,8 | 12 | 38 | | | 157.36 MXN | | | 03098-20-11004081 | A | acero inoxidable | acabado natural | gris antracita RAL 7021 | 4 | M8x1 | 21 | 15 | 26,5 | 6 | 16,5 | 21,5 | 4 | 10 | 1 | 3 | 16 | | | 119.00 MXN | | | 03098-20-11005081 | A | acero inoxidable | acabado natural | gris antracita RAL 7021 | 5 | M8x1 | 21 | 15 | 27,5 | 6 | 16,5 | 21,5 | 5 | 10 | 1,3 | 3 | 16 | | | 119.00 MXN | | | 03098-20-11105101 | A | acero inoxidable | acabado natural | gris antracita RAL 7021 | 5 | M10x1 | 25 | 18 | 32 | 8 | 19 | 25 | 5 | 13 | 1,3 | 4,5 | 12,5 | | | 138.32 MXN | | | 03098-20-11106101 | A | acero inoxidable | acabado natural | gris antracita RAL 7021 | 6 | M10x1 | 25 | 18 | 33 | 8 | 19 | 25 | 6 | 13 | 1,8 | 4,5 | 12,5 | | | 138.32 MXN | | | 03098-20-11206121 | A | acero inoxidable | acabado natural | gris antracita RAL 7021 | 6 | M12x1,5 | 29 | 20 | 39 | 10 | 23 | 31 | 6 | 14 | 1,8 | 5 | 19 | | | 159.32 MXN | | | 03098-20-11208121 | A | acero inoxidable | acabado natural | gris antracita RAL 7021 | 8 | M12x1,5 | 29 | 20 | 41 | 10 | 23 | 31 | 8 | 14 | 2,3 | 5 | 19 | | | 159.32 MXN | | | 03098-20-11308161 | A | acero inoxidable | acabado natural | gris antracita RAL 7021 | 8 | M16x1,5 | 33 | 23 | 46 | 12 | 26 | 36 | 8 | 17 | 2,3 | 12 | 38 | | | 207.20 MXN | | | 03098-20-11310161 | A | acero inoxidable | acabado natural | gris antracita RAL 7021 | 10 | M16x1,5 | 33 | 23 | 48 | 12 | 26 | 36 | 10 | 17 | 2,8 | 12 | 38 | | | 207.20 MXN | | | 03098-20-1100408184 | A | acero inoxidable | acabado natural | rojo tráfico RAL 3020 | 4 | M8x1 | 21 | 15 | 26,5 | 6 | 16,5 | 21,5 | 4 | 10 | 1 | 3 | 16 | | | 119.00 MXN | | | 03098-20-1100508184 | A | acero inoxidable | acabado natural | rojo tráfico RAL 3020 | 5 | M8x1 | 21 | 15 | 27,5 | 6 | 16,5 | 21,5 | 5 | 10 | 1,3 | 3 | 16 | | | 119.00 MXN | | | 03098-20-1110510184 | A | acero inoxidable | acabado natural | rojo tráfico RAL 3020 | 5 | M10x1 | 25 | 18 | 32 | 8 | 19 | 25 | 5 | 13 | 1,3 | 4,5 | 12,5 | | | 138.32 MXN | | | 03098-20-1110610184 | A | acero inoxidable | acabado natural | rojo tráfico RAL 3020 | 6 | M10x1 | 25 | 18 | 33 | 8 | 19 | 25 | 6 | 13 | 1,8 | 4,5 | 12,5 | | | 138.32 MXN | | | 03098-20-1120612184 | A | acero inoxidable | acabado natural | rojo tráfico RAL 3020 | 6 | M12x1,5 | 29 | 20 | 39 | 10 | 23 | 31 | 6 | 14 | 1,8 | 5 | 19 | | | 159.32 MXN | | | 03098-20-1131016184 | A | acero inoxidable | acabado natural | rojo tráfico RAL 3020 | 10 | M16x1,5 | 33 | 23 | 48 | 12 | 26 | 36 | 10 | 17 | 2,8 | 12 | 38 | | | 207.20 MXN | | | 03098-20-1120812184 | A | acero inoxidable | acabado natural | rojo tráfico RAL 3020 | 8 | M12x1,5 | 29 | 20 | 41 | 10 | 23 | 31 | 8 | 14 | 2,3 | 5 | 19 | | | 159.32 MXN | | | 03098-20-1130816184 | A | acero inoxidable | acabado natural | rojo tráfico RAL 3020 | 8 | M16x1,5 | 33 | 23 | 46 | 12 | 26 | 36 | 8 | 17 | 2,3 | 12 | 38 | | | 207.20 MXN | |
