        Piezas de presión con resorte, ranura y perno de presión, acero, con seguro de rosca

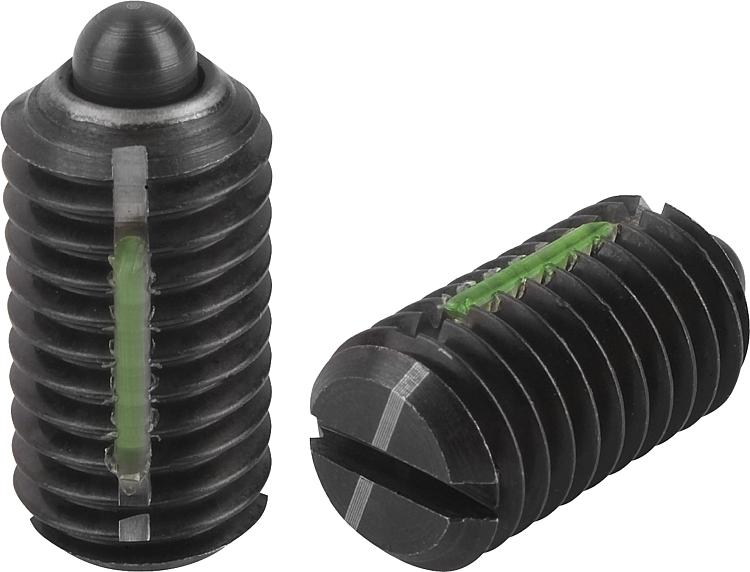

        Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle ligera, con seguro de rosca

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Perno de presión de acero.
Resorte de acero para muelles cl. D.

Seguro roscado de nylon.Versión:Bruñido. Perno de presión endurecido.Indicación sobre el dibujo:

L2 = aprox. dos filetes

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03021 Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle ligera, con seguro de rosca

175 kB

Ficha de datos 03021_LF Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle ligera, con seguro de rosca

175 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	H	L	L1	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Par de apriete aprox. Nm	Par de desenroscado aprox. Nm	Precio
03021-104	M4	1,8	1,5	9	5	0,6	3	10	0,18	0,12	42.56 MXN
03021-105	M5	2,4	2	12	6	0,8	3	10	0,12	0,08	42.56 MXN
03021-106	M6	2,7	2	14	7	1	4	10	0,44	0,21	43.40 MXN
03021-108	M8	4	2	16	8	1,2	7	15	1,1	0,38	49.00 MXN
03021-110	M10	4,5	2,5	19	9	1,6	9	16	1,36	0,62	50.96 MXN
03021-112	M12	6	3,5	22	10	2	14	26	2,11	1,41	100.24 MXN
03021-116	M16	8,5	4,5	24	14	2,5	22	50	3,95	3,05	147.00 MXN
