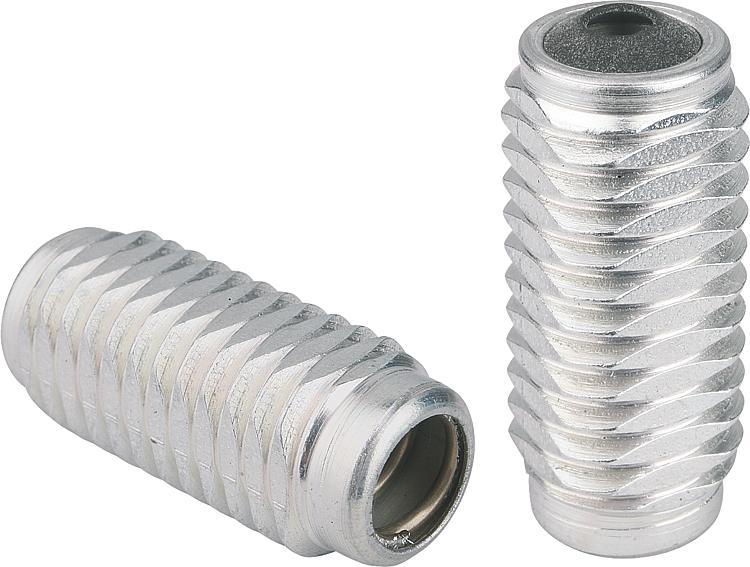

03336_BPiezas de presión laterales con resorte y casquillo roscado, sin... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Acero.Versión:Manguito azul cincado.
Arandela de alojamiento endurecida y bruñida.Indicación:Dependiendo del caso de aplicación, el perno de presión lo puede fabricar uno mismo y se puede enroscar en la perforación roscada de la arandela de alojamiento.
Aprovechando al máximo la carrera (S) y la altura correspondiente (L1), se puede alcanzar la presión lateral correspondiente (F).
La forma B también está equipada con una junta que protege contra la entrada de virutas y suciedad.Indicación sobre el dibujo:1) Herramienta de montaje DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
| Referencia | Forma | L | L1 | D | D1 | ±S | F
aprox. N | SW | K | Referencia de
la herramienta
de montaje | Filtro |
|---|
| 03336-2020X | B | 11,5/19/26,5 | 4 | M12 | M4 | 1,6 | 20 | 10 | 2x60° | 03334-06 |  | | 03336-2050X | B | 11,5/19/26,5 | 4 | M12 | M4 | 1,6 | 50 | 10 | 2x60° | 03334-06 | | | 03336-2100X | B | 11,5/19/26,5 | 4 | M12 | M4 | 1,6 | 100 | 10 | 2x60° | 03334-06 | | | 03336-2040X | B | 11,5/19/26,5 | 7,5 | M12 | M4 | 2 | 40 | 10 | 2x60° | 03334-06 | | | 03336-2075X | B | 11,5/19/26,5 | 7,5 | M12 | M4 | 2 | 75 | 10 | 2x60° | 03334-06 | | | 03336-2150X | B | 11,5/19/26,5 | 7,5 | M12 | M4 | 2 | 100 | 10 | 2x60° | 03334-06 | | | 03336-2100X | B | 18/31,5/45 | 11,5 | M18X1,5 | M6 | 3,2 | 100 | 16 | 2,5x60° | 03334-10 | | | 03336-2200X | B | 18/31,5/45 | 11,5 | M18X1,5 | M6 | 3,2 | 150 | 16 | 2,5x60° | 03334-10 | | | 03336-2300X | B | 18/31,5/45 | 11,5 | M18X1,5 | M6 | 3,2 | 200 | 16 | 2,5x60° | 03334-10 | |
