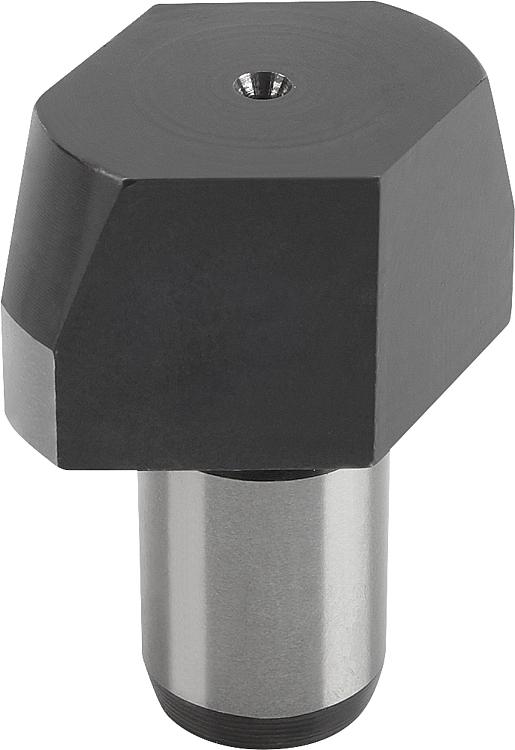

        Pernos de alojamiento aplanado, forma C

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para herramientas.Versión:Endurecido y pulido.Indicación:Con la forma C aplanada se pueden superar tolerancias en la distancia entre perforaciones o fijar la pieza que se desee posicionar en una única dirección.
Pernos similares, ver 03120, 03130, 03140 y 03150.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02020_C Pernos de alojamiento aplanado, forma C

150 kB

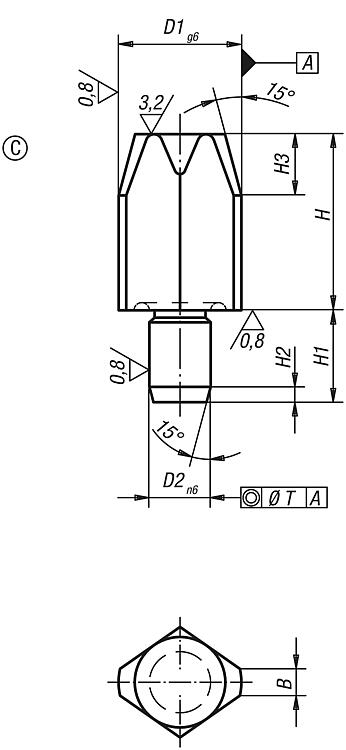

Planos

Selección/filtro de artículos

Referencia	Forma	Versión 1	B	D1	D2	H	H1	H2	H3	T	Precio
02020-410	C	versión corta	2,5	10	6	10	9	1,6	6	0,02	259.00 MXN
02020-412	C	versión corta	2,5	12	6	10	9	1,6	6	0,02	251.44 MXN
02020-416	C	versión corta	3,5	16	8	13	12	2	8	0,04	305.48 MXN
02020-420	C	versión corta	5	20	12	15	18	2	9	0,04	445.48 MXN
02020-425	C	versión corta	5	25	12	15	18	2,5	9	0,04	454.72 MXN
02020-406	C	versión corta	1	6	4	7	6	1,2	4	0,02	199.92 MXN
02020-408	C	versión corta	1,6	8	6	10	9	1,6	6	0,02	218.68 MXN
02020-510	C	versión larga	2,5	10	6	18	9	1,6	6	0,02	261.52 MXN
02020-512	C	versión larga	2,5	12	6	18	9	1,6	6	0,02	280.56 MXN
02020-516	C	versión larga	3,5	16	8	22	12	2	8	0,04	377.44 MXN
02020-520	C	versión larga	5	20	12	25	18	2	9	0,04	458.64 MXN
02020-525	C	versión larga	5	25	12	25	18	2,5	9	0,04	518.00 MXN
02020-506	C	versión larga	1	6	4	12	6	1,2	4	0,02	204.40 MXN
02020-508	C	versión larga	1,6	8	6	16	9	1,6	6	0,02	221.48 MXN
