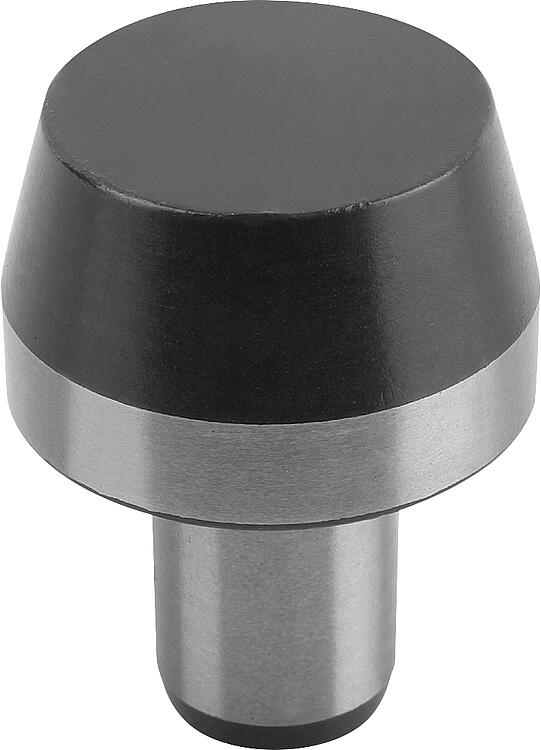

        Pernos de alojamiento cilíndrico, forma B

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para herramientas.Versión:Endurecido y pulido.Indicación:Los pernos de alojamiento con forma B sirven para posicionar piezas de trabajo y piezas de dispositivos en perforaciones con dimensiones toleradas.
Los pernos de alojamiento con forma B también se pueden utilizar como topes endurecidos y como pies para dispositivos.
Pernos similares, ver 03120, 03130, 03140 y 03150.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02020_B Pernos de alojamiento cilíndrico, forma B

164 kB

Planos

Selección/filtro de artículos

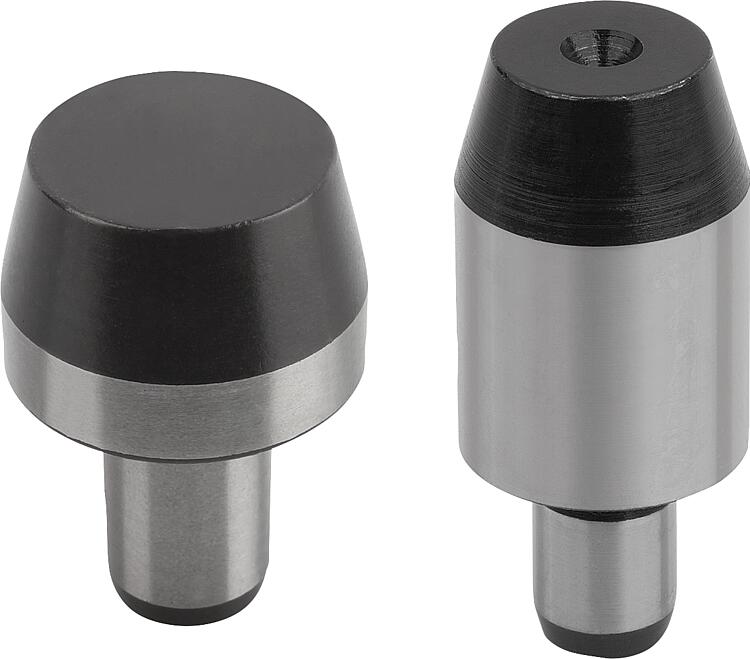

Referencia	Forma	Versión 1	D1	D2	H	H1	H2	H3	T	Precio
02020-206	B	versión corta	6	4	7	6	1,2	4	0,02	150.64 MXN
02020-208	B	versión corta	8	6	10	9	1,6	6	0,02	155.96 MXN
02020-210	B	versión corta	10	6	10	9	1,6	6	0,02	161.00 MXN
02020-212	B	versión corta	12	6	10	9	1,6	6	0,02	173.88 MXN
02020-216	B	versión corta	16	8	13	12	2	8	0,04	206.08 MXN
02020-220	B	versión corta	20	12	15	18	2	9	0,04	261.52 MXN
02020-225	B	versión corta	25	12	15	18	2,5	9	0,04	283.36 MXN
02020-306	B	versión larga	6	4	12	6	1,2	4	0,02	152.32 MXN
02020-308	B	versión larga	8	6	16	9	1,6	6	0,02	158.76 MXN
02020-310	B	versión larga	10	6	18	9	1,6	6	0,02	165.76 MXN
02020-312	B	versión larga	12	6	18	9	1,6	6	0,02	179.48 MXN
02020-316	B	versión larga	16	8	22	12	2	8	0,04	208.04 MXN
02020-320	B	versión larga	20	12	25	18	2	9	0,04	273.56 MXN
02020-325	B	versión larga	25	12	25	18	2,5	9	0,04	314.72 MXN
