        Soportes con bola oscilante ángulo de inclinación de 12°

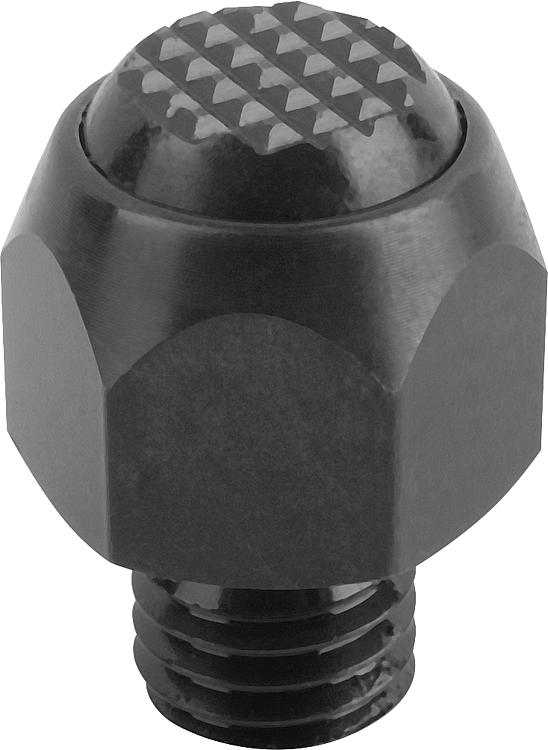

        Soportes con bola oscilante, ángulo de inclinación 12°, forma F con rosca exterior, bola aplanada, con acanaladura

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido, bola de acero del apoyo de cilindros 1.3505.Versión:Cuerpo tratado en caliente, bola endurecida (50 - 55 HRC).Indicación:Los soportes con bola oscilante sirven como topes, apoyos y piezas de presión en la construcción de portapiezas. También se pueden instalar en elementos de sujeción existentes, ver elemento de sujeción "arness", por ejemplo.

Bola asegurada contra torsiones.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02080_F Soportes con bola oscilante, ángulo de inclinación 12°, forma F con rosca exterior, bola aplanada, con acanaladura

176 kB

Planos

Selección/filtro de artículos

Referencia	Forma	B	D2	D3	H	E	SW	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02080-306	F	7	M6	6,7	13	14,5	13	10	10	626.92 MXN
02080-308	F	8	M8	6,7	13	14,5	13	10	10	636.44 MXN
02080-310	F	10	M10	10	18	21,9	19	16	25	907.76 MXN
02080-312	F	12	M12	10	18	21,9	19	16	25	907.76 MXN
02080-316	F	16	M16	20	27	33	30	24	90	1,101.80 MXN
02080-320	F	20	M20	20	27	33	30	24	90	1,248.24 MXN

Otros artículos de esta categoría

02080_C

Soportes con bola oscilante, ángulo de inclinación 12°, forma C con rosca exterior, bola aplanada, plana
