23452Acoplamientos de conexión instantánea con compensación de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

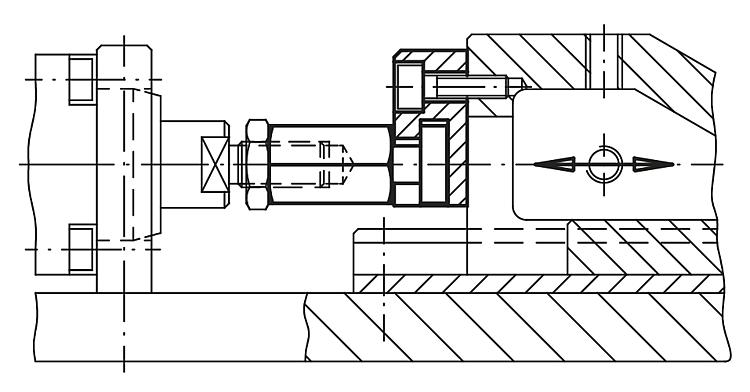

DescripciónMaterial:Pieza de acoplamiento y brida de acero. Tuerca (DIN 439), calidad 8.8.Versión:Pieza de acoplamiento y brida, tratadas en caliente y fosfatadas. Tuerca bruñida.Indicación:Acoplamientos de conexión instantánea con poca necesidad de espacio y con compensación de desplazamiento radial para múltiples aplicaciones, por ejemplo, como conexión entre el vástago de pistón y la unidad de movimiento lineal. El montaje o el desmontaje del acoplamiento de dos piezas, sencillo y robusto, se realiza con una ranura en T, sin que sea necesario un reajuste manual. El acoplamiento de conexión instantánea se puede conectar con cualquier cilindro de elevación neumático o hidráulico convencional a través de la rosca de empalme.
El acoplamiento no transmite momentos de torsión. Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia | Versión | D | D1 | D2 | D3 | A | A1 | L | L1 mín. | L2 | L3 | T | SW | Compensación de desplazamiento radial X máx. | Carga por presión y tracción máx. admisible kN | CAD | Acc. | Precio | Pedir |
---|
23452-06 | Rosca interior | M6 | 42 | 5,5 | 10 | 14 | 7 | 30,5 | 11 | - | 11 | 5,4 | 10 | 0,6 | 2,5 | | | 926.24 MXN | | 23452-08 | Rosca interior | M8 | 48 | 6,6 | 11 | 16 | 8 | 35,5 | 13,5 | - | 13 | 6,4 | 13 | 0,7 | 4,5 | | | 1,121.40 MXN | | 23452-10 | Rosca interior | M10 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 15 | - | 16 | 6,4 | 17 | 0,7 | 6,5 | | | 1,190.56 MXN | | 23452-101 | Rosca interior | M10x1,25 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 15 | - | 16 | 6,4 | 17 | 0,7 | 6,5 | | | 1,190.56 MXN | | 23452-12 | Rosca interior | M12 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 17,5 | - | 20,5 | 6,4 | 19 | 0,8 | 10 | | | 1,403.08 MXN | | 23452-121 | Rosca interior | M12x1,25 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 17,5 | - | 20,5 | 6,4 | 19 | 0,8 | 10 | | | 1,403.08 MXN | | 23452-16 | Rosca interior | M16 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 22 | - | 23 | 8,5 | 24 | 1 | 18 | | | 1,709.96 MXN | | 23452-161 | Rosca interior | M16x1,5 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 22 | - | 23 | 8,5 | 24 | 1 | 18 | | | 1,709.96 MXN | | 23452-20 | Rosca interior | M20 | 80 | 11 | 18 | 28 | 17 | 74 | 25 | - | 26 | 10 | 30 | 1 | 30 | | | 2,229.92 MXN | | 23452-201 | Rosca interior | M20x1,5 | 80 | 11 | 18 | 28 | 17 | 74 | 25 | - | 26 | 10 | 30 | 1 | 30 | | | 2,229.92 MXN | | 23452-0614 | Rosca exterior | M6 | 42 | 5,5 | 10 | 14 | 7 | 30,5 | 11 | 14 | 11 | 5,4 | 10 | 0,6 | 2,5 | | | 926.24 MXN | | 23452-0817 | Rosca exterior | M8 | 48 | 6,6 | 11 | 16 | 8 | 35,5 | 13,5 | 17 | 13 | 6,4 | 13 | 0,7 | 4,5 | | | 1,121.40 MXN | | 23452-1020 | Rosca exterior | M10 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 16 | 20 | 16 | 6,4 | 17 | 0,7 | 6,5 | | | 1,190.56 MXN | | 23452-10201 | Rosca exterior | M10x1,25 | 50 | 6,6 | 11 | 17 | 9 | 43,2 | 16 | 20 | 16 | 6,4 | 17 | 0,7 | 6,5 | | | 1,190.56 MXN | | 23452-1225 | Rosca exterior | M12 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 21 | 25 | 20,5 | 6,4 | 19 | 0,8 | 10 | | | 1,403.08 MXN | | 23452-12251 | Rosca exterior | M12x1,25 | 55 | 6,6 | 11 | 19 | 10 | 53,2 | 21 | 25 | 20,5 | 6,4 | 19 | 0,8 | 10 | | | 1,403.08 MXN | | 23452-1630 | Rosca exterior | M16 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 25 | 30 | 23 | 8,5 | 24 | 1 | 18 | | | 1,709.96 MXN | | 23452-16301 | Rosca exterior | M16x1,5 | 65 | 9 | 15 | 22,5 | 12,5 | 64 | 25 | 30 | 23 | 8,5 | 24 | 1 | 18 | | | 1,709.96 MXN | | 23452-2035 | Rosca exterior | M20 | 80 | 11 | 18 | 28 | 17 | 74 | 29 | 35 | 26 | 10 | 30 | 1 | 30 | | | 2,229.92 MXN | | 23452-20351 | Rosca exterior | M20x1,5 | 80 | 11 | 18 | 28 | 17 | 74 | 29 | 35 | 26 | 10 | 30 | 1 | 30 | | | 2,229.92 MXN | |
