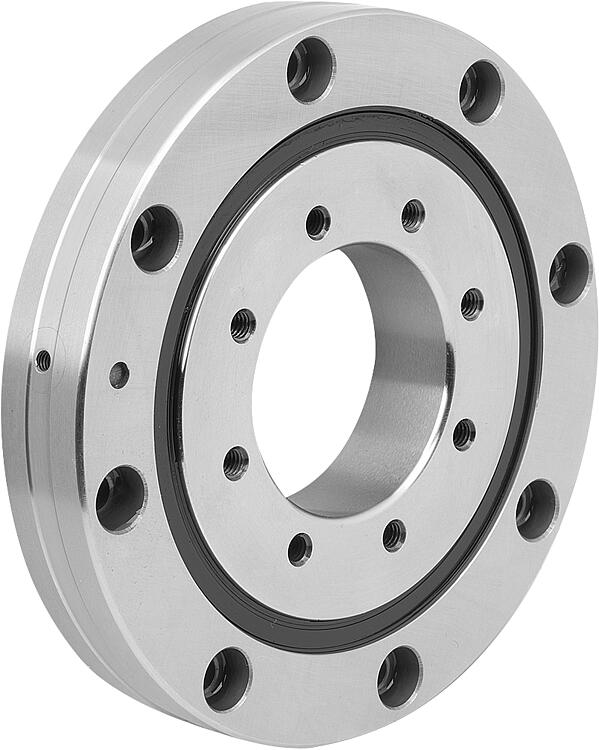

        Rodamientos de rodillos cruzados con perforaciones de fijación

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Anillo interior, anillo exterior y elemento rodante de acero de apoyo de cilindros.Indicación:Los rodamientos de rodillos cruzados con perforaciones de fijación en los anillos interiores y exteriores no necesitan ni arandelas de brida ni carcasa. Esto reduce al mínimo los errores de montaje y logra una gran precisión de giro, así como un momento de torsión constante. Los rodamientos de rodillos cruzados son aptos para la rotación tanto del anillo interior como para la del anillo exterior.

En el juego interno radial del rodamiento se puede elegir entre dos variantes: el rodamiento con juego normal C1 (N.º de art.: 23831-0XXXXX) y el rodamiento con tensión previa S1 (N.º de art.: 23831-1XXXXX).

Los rodamientos de rodillos cruzados tienen una clase de tolerancia P0. La clase de tolerancia describe la desviación radial y axial del anillo interior y exterior.

Los rodamientos de rodillos cruzados tienen una junta por los dos lados.

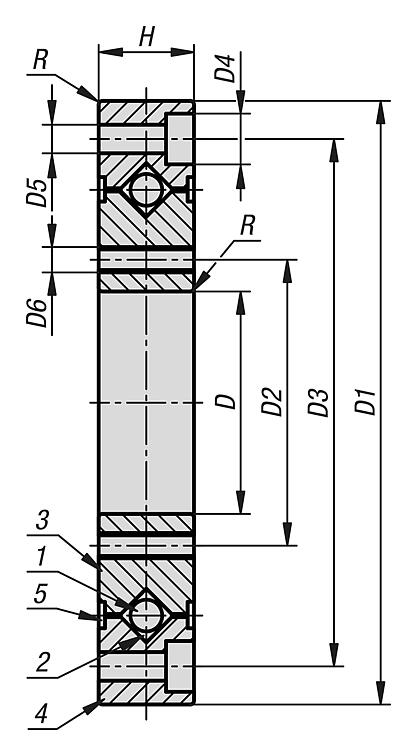

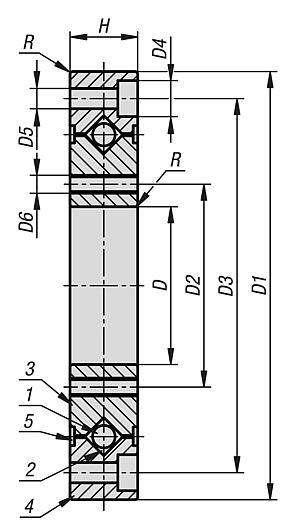

A demanda del cliente se pueden suministrar otros juegos interno del rodamiento y clases de tolerancia.Datos técnicos:Véanse Descargas, Indicación técnica.Indicación sobre el dibujo:

1) Rodillos
2) Distanciador
3) Anillo interior
4) Anillo exterior
5) Junta

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23831-10 Rodamientos de rodillos cruzados con perforaciones de fijación

213 kB

Indicación técnica de rodamientos de rodillos cruzados

128 kB

Planos

Selección/filtro de artículos

Referencia	Versión 2	D	D1	D2	D3	D4	D5	D6	H	R	Capacidades de carga estáticas kN	Capacidades de carga dinámicas kN	Precio
23831-10-002012	Juego normal	20	70	28	57	6,5	3,4	M3	12	0,6	8,35	7,35	5,250.56 MXN
23831-10-003515	Juego normal	35	95	45	83	8	4,5	M4	15	0,6	22,3	17,5	6,681.08 MXN
23831-10-005515	Juego normal	55	120	65	105	9,5	5,5	M5	15	0,6	29,5	20,3	7,615.72 MXN
23831-10-102012	Pretensado	20	70	28	57	6,5	3,4	M3	12	0,6	8,35	7,35	5,759.04 MXN
23831-10-103515	Pretensado	35	95	45	83	8	4,5	M4	15	0,6	22,3	17,5	7,391.72 MXN
23831-10-105515	Pretensado	55	120	65	105	9,5	5,5	M5	15	0,6	29,5	20,3	8,462.44 MXN
