        Rodamientos ranurados de bolas FAG de una fila

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Anillo interior, anillo exterior y elemento rodante de acero del apoyo de cilindros.
Jaula de chapa de acero.
Empaquetadura laberíntica de chapa de acero. Junta labial de NBR.Versión:2Z = Sellado con empaquetaduras laberínticas sin contacto por los dos lados.
2RSR = Sellado con juntas labiales con contacto por los dos lados.Indicación:Los rodamientos ranurados de bolas absorben altas cargas radiales y axiales. Las cargas axiales se absorben en las dos direcciones. Las versiones 2Z y 2RSR están engrasadas con grasa de calidad de forma permanente.

Las medidas principales de los rodamientos ranurados de bolas corresponden a DIN 625-1. Las tolerancias de medida y marcha corresponden a la clase de tolerancia PN según DIN 620. El juego radial corresponde al juego radial CN según DIN 620-4. Estas clases de tolerancia son estándar, y muy adecuadas para la mayoría de las aplicaciones.Rango de temperatura:De -30 °C a +110 °CA petición:Rodamientos ranurados de bolas abiertos.
Otras dimensiones y versiones.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23800 Rodamientos ranurados de bolas FAG de una fila

431 kB

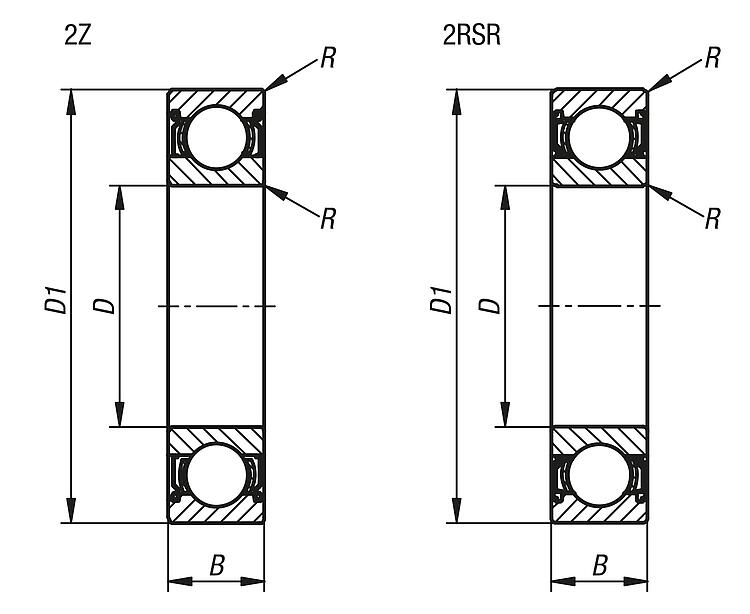

Planos

Selección/filtro de artículos

Referencia	Símbolo	Forma	D	D1	B	R min	Capacidades de carga dinámicas N	Capacidades de carga estáticas N	Velocidad límite r. p. m.	Precio
23800-100301004	623-2Z	2Z	3	10	4	0,15	640	220	45000	173.60 MXN
23800-100401305	624-2Z	2Z	4	13	5	0,2	1290	490	38000	157.92 MXN
23800-100501605	625-2Z	2Z	5	16	5	0,3	1320	440	36000	158.76 MXN
23800-200501605	625-2RSR	2RSR	5	16	5	0,3	1320	440	24000	160.16 MXN
23800-100601906	626-2Z	2Z	6	19	6	0,3	2600	1100	32000	160.16 MXN
23800-200601906	626-2RSR	2RSR	6	19	6	0,3	2600	1100	22000	161.84 MXN
23800-100701906	607-2Z	2Z	7	19	6	0,3	2600	1100	32000	142.52 MXN
23800-200701906	607-2RSR	2RSR	7	19	6	0,3	2600	1100	22000	160.16 MXN
23800-100702207	627-2Z	2Z	7	22	7	0,3	3250	1370	30000	161.84 MXN
23800-200702207	627-2RSR	2RSR	7	22	7	0,3	3250	1370	20000	163.24 MXN
23800-100802207	608-2Z	2Z	8	22	7	0,3	3250	1370	30000	141.68 MXN
23800-200802207	608-2RSR	2RSR	8	22	7	0,3	3250	1370	20000	158.76 MXN
23800-100902407	609-2Z	2Z	9	24	7	0,3	3650	1630	30000	145.04 MXN
23800-200902407	609-2RSR	2RSR	9	24	7	0,3	3650	1630	20000	161.84 MXN
23800-100902608	629-2Z	2Z	9	26	8	0,3	4550	1960	28000	165.48 MXN
23800-200902608	629-2RSR	2RSR	9	26	8	0,3	4550	1960	19000	168.00 MXN
23800-101001905	61800-2Z	2Z	10	19	5	0,3	1450	590	36000	588.00 MXN
23800-201001905	61800-2RSR	2RSR	10	19	5	0,3	1450	590	18000	588.00 MXN
23800-101002608	6000-2Z	2Z	10	26	8	0,3	4550	1960	28000	135.80 MXN
23800-201002608	6000-2RSR	2RSR	10	26	8	0,3	4550	1960	19000	183.68 MXN
23800-101003009	6200-2Z	2Z	10	30	9	0,6	6000	2600	26000	121.24 MXN
23800-201003009	6200-2RSR	2RSR	10	30	9	0,6	6000	2600	17000	137.48 MXN
23800-101003511	6300-2Z	2Z	10	35	11	0,6	8150	3450	22000	190.68 MXN
23800-201003511	6300-2RSR	2RSR	10	35	11	0,6	8150	3450	15000	195.16 MXN
23800-101202105	61801-2Z	2Z	12	21	5	0,3	1520	670	32000	593.32 MXN
23800-201202105	61801-2RSR	2RSR	12	21	5	0,3	1520	670	18000	593.32 MXN
23800-101202808	6001-2Z	2Z	12	28	8	0,3	5100	2360	26000	148.12 MXN
23800-201202808	6001-2RSR	2RSR	12	28	8	0,3	5100	2360	18000	167.44 MXN
23800-101203210	6201-2Z	2Z	12	32	10	0,6	6950	3100	24000	127.40 MXN
23800-201203210	6201-2RSR	2RSR	12	32	10	0,6	6950	3100	16000	143.36 MXN
23800-101203712	6301-2Z	2Z	12	37	12	1	9650	4150	20000	197.40 MXN
23800-201203712	6301-2RSR	2RSR	12	37	12	1	9650	4150	13000	214.48 MXN
23800-101502405	61802-2Z	2Z	15	24	5	0,3	1650	800	28000	598.36 MXN
23800-201502405	61802-2RSR	2RSR	15	24	5	0,3	1650	800	16000	598.36 MXN
23800-101503209	6002-2Z	2Z	15	32	9	0,3	5600	2850	24000	161.84 MXN
23800-201503209	6002-2RSR	2RSR	15	32	9	0,3	5600	2850	16000	176.68 MXN
23800-101503511	6202-2Z	2Z	15	35	11	0,6	7800	3750	20000	135.80 MXN
23800-201503511	6202-C-2HRS	C-2HRS	15	35	11	0,6	7800	3750	14000	153.16 MXN
23800-101504213	6302-2Z	2Z	15	42	13	1	11400	5400	18000	221.20 MXN
23800-201504213	6302-2RSR	2RSR	15	42	13	1	11400	5400	12000	243.60 MXN
23800-101703510	6003-2Z	2Z	17	35	10	0,3	6000	3250	22000	172.20 MXN
23800-201703510	6003-2RSR	2RSR	17	35	10	0,3	6000	3250	14000	186.76 MXN
23800-101704012	6203-2Z	2Z	17	40	12	0,6	9500	4750	18000	154.84 MXN
23800-201704012	6203-2RSR	2RSR	17	40	12	0,6	9500	4750	12000	161.84 MXN
23800-101704714	6303-2Z	2Z	17	47	14	1	13400	6550	16000	256.76 MXN
23800-201704714	6303-2RSR	2RSR	17	47	14	1	13400	6550	11000	274.68 MXN
23800-102004212	6004-2Z	2Z	20	42	12	0,6	9300	5000	17000	189.00 MXN
23800-202004212	6004-2RSR	2RSR	20	42	12	0,6	9300	5000	12000	195.16 MXN
23800-102004714	6204-2Z	2Z	20	47	14	1	12700	6550	15000	185.08 MXN
23800-202004714	6204-2RSR	2RSR	20	47	14	1	12700	6550	10000	211.12 MXN
23800-102005215	6304-2Z	2Z	20	52	15	1,1	16000	7800	14000	281.68 MXN
23800-202005215	6304-2RSR	2RSR	20	52	15	1,1	16000	7800	9500	292.04 MXN
23800-102504712	6005-2Z	2Z	25	47	12	0,6	10000	5850	15000	216.72 MXN
23800-202504712	6005-2RSR	2RSR	25	47	12	0,6	10000	5850	10000	231.28 MXN
23800-102505215	6205-2Z	2Z	25	52	15	1	14000	7800	14000	218.40 MXN
23800-202505215	6205-2RSR	2RSR	25	52	15	1	14000	7800	9000	246.96 MXN
23800-102506217	6305-2Z	2Z	25	62	17	1,1	22400	11400	11000	353.08 MXN
23800-202506217	6305-2RSR	2RSR	25	62	17	1,1	22400	11400	7500	398.72 MXN
23800-103005513	6006-2Z	2Z	30	55	13	1	12700	8000	13000	250.32 MXN
23800-203005513	6006-2RSR	2RSR	30	55	13	1	12700	8000	8500	283.36 MXN
23800-103006216	6206-2Z	2Z	30	62	16	1	19300	11200	11000	291.20 MXN
23800-203006216	6206-2RSR	2RSR	30	62	16	1	19300	11200	7500	317.52 MXN
23800-103007219	6306-2Z	2Z	30	72	19	1,1	29000	16300	9500	476.56 MXN
23800-203007219	6306-2RSR	2RSR	30	72	19	1,1	29000	16300	6300	537.32 MXN
23800-103506214	6007-2Z	2Z	35	62	14	1	16000	10200	11000	311.64 MXN
23800-203506214	6007-2RSR	2RSR	35	62	14	1	16000	10200	7500	351.12 MXN
23800-103507217	6207-2Z	2Z	35	72	17	1,1	22500	15300	9500	420.28 MXN
23800-203507217	6207-2RSR	2RSR	35	72	17	1,1	22500	15300	6300	443.80 MXN
23800-103508021	6307-2Z	2Z	35	80	21	1,5	33500	19000	8500	640.08 MXN
23800-203508021	6307-2RSR	2RSR	35	80	21	1,5	33500	19000	5600	724.08 MXN
23800-104006815	6008-2Z	2Z	40	68	15	1	16600	11600	10000	415.52 MXN
23800-204006815	6008-2RSR	2RSR	40	68	15	1	16600	11600	6700	439.04 MXN
23800-104008018	6208-2Z	2Z	40	80	18	1,1	29000	18000	8500	508.48 MXN
23800-204008018	6208-2RSR	2RSR	40	80	18	1,1	29000	18000	5600	574.56 MXN
23800-104009023	6308-2Z	2Z	40	90	23	1,5	42500	25000	7500	903.56 MXN
23800-204009023	6308-2RSR	2RSR	40	90	23	1,5	42500	25000	5000	1,024.52 MXN
23800-104507516	6009-2Z	2Z	45	75	16	1	20000	14300	9000	538.44 MXN
23800-204507516	6009-2RSR	2RSR	45	75	16	1	20000	14300	6000	572.88 MXN
23800-104508519	6209-2Z	2Z	45	85	19	1,1	31000	20400	8000	624.40 MXN
23800-204508519	6209-2RSR	2RSR	45	85	19	1,1	31000	20400	5300	700.84 MXN
23800-104510025	6309-2Z	2Z	45	100	25	1,5	53000	31500	6700	1,141.28 MXN
23800-204510025	6309-2RSR	2RSR	45	100	25	1,5	53000	31500	4500	1,291.36 MXN
23800-105008016	6010-2Z	2Z	50	80	16	1	20800	15600	8500	626.08 MXN
23800-205008016	6010-2RSR	2RSR	50	80	16	1	20800	15600	5600	664.72 MXN
23800-105009020	6210-2Z	2Z	50	90	20	1,1	36500	24000	7500	757.68 MXN
23800-205009020	6210-2RSR	2RSR	50	90	20	1,1	36500	24000	4800	857.36 MXN
23800-105011027	6310-2Z	2Z	50	110	27	2	62000	38000	6000	1,518.16 MXN
23800-205011027	6310-2RSR	2RSR	50	110	27	2	62000	38000	4000	1,665.72 MXN
