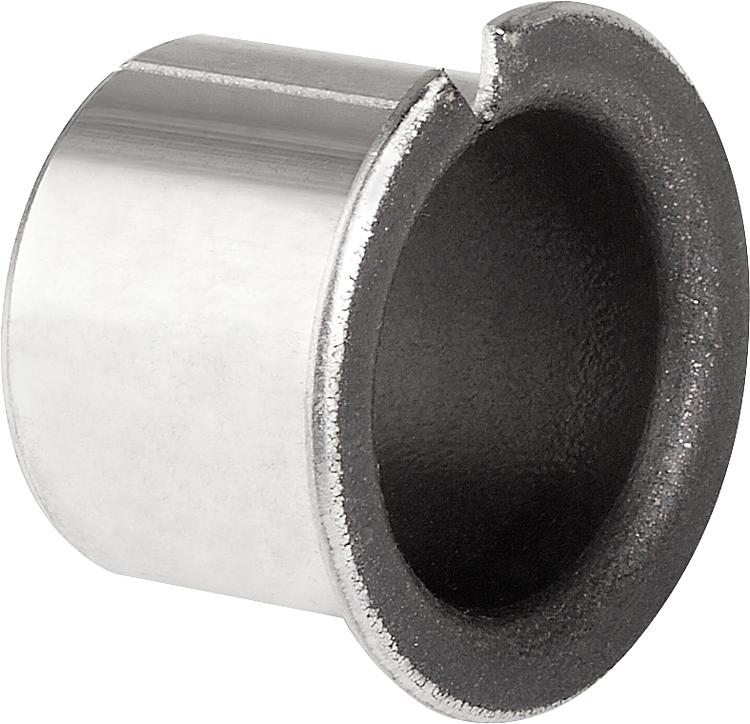

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Chapa de soporte de acero.
Capa intermedia de bronce sinterizado.
Superficie deslizante de PTFE.
Versión:Acero estañado.Indicación:Cojinete de deslizamiento de unión laminado, sin mantenimiento, de acero e ideal para el funcionamiento sin engrase. Muy adecuados también para aplicaciones lubricadas (lubricación por aceite). Desgaste y valor de fricción muy reducidos, sin efecto stick-slip. Adecuados para movimientos giratorios y pendulares, alta resistencia química, escasa absorción de agua.Datos técnicos:Carga estática: máx. 250 N/mm²
Carga dinámica: máx. 140 N/mm²
Coeficiente de fricción en seco: 0,03 - 0,20
Velocidad de deslizamiento en seco: máx. 2 m/s
Velocidad de deslizamiento con lubricación por aceite: máx. 5 m/s
Conductividad térmica: 42 W(m*K)-1
Coeficiente de dilatación: 11*10-6 K-1
Rango de temperatura: de -195 °C a +280 °C
Montaje:Se recomienda el uso de un mandril a presión adecuado para evitar daños en la superficie deslizante. La juntura de tope debe situarse frente a la zona de carga. El rodamiento se somete a un ajuste prensado después del montaje. Se puede pegar, pero no es necesario.Tolerancias:Carcasa:
Se recomienda la tolerancia H7.
Acabado superficial Ra 0,8 - 1,6.
Bisel (lado de presión 0,8 - 1,2 x 15°).

Árbol:
Se recomienda una tolerancia de h8 a f7. En aplicaciones con pocas revoluciones y cargas bajas, también se pueden utilizar árboles estirados con h9.
Superficie de árbol Ra 0,4 - 0,8 (utilizar preferentemente árboles pulidos) para árboles estirados Ra 1,6 - 3,2.
Indicación sobre el dibujo:
1) Juntura de tope
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 23731 Cojinetes de deslizamiento con collar 245 kB

Planos

Cojinetes de deslizamiento con collar

Selección/filtro de artículos

ReferenciaD

D1D2L1L2RCADAcc.PrecioPedir
23731-0040050545,595,610,5 12.32 MXN
23731-006008076812711 12.32 MXN
23731-00801005810155,511 15.12 MXN
23731-00801009810159,511 16.80 MXN
23731-01001209101218911 22.68 MXN
23731-010012121012181211 23.52 MXN
23731-012014171214201711 30.80 MXN
23731-014016171416221711 33.60 MXN
23731-015017121517231211 29.12 MXN
23731-015017171517231711 31.64 MXN
23731-016018171618241711 32.20 MXN
23731-018020121820261211 38.92 MXN
23731-0200231120233011,51,51,5 41.16 MXN
23731-0220252122253221,51,51,5 65.52 MXN
23731-0250282625283526,51,51,5 73.64 MXN
23731-030034303034423022 101.36 MXN
23731-035039263539472622 117.32 MXN
23731-040044264044532622 134.68 MXN
23731-05005522505565222,52 184.52 MXN
