        Cojinetes de deslizamiento de plástico

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

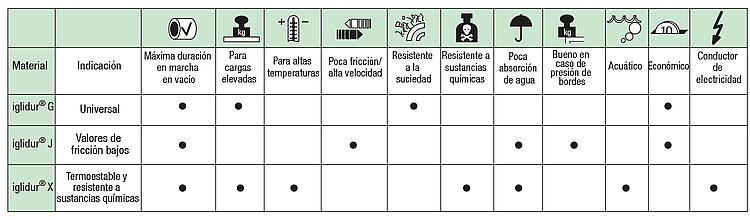

DescripciónMaterial:Polímero de alto rendimiento iglidur® G, iglidur® J o iglidur® X.Versión:iglidur® G gris mate.
iglidur® J amarillo.
iglidur® X negro.Indicación:Cojinete de deslizamiento de plástico de polímero de alto rendimiento.

– Sin mantenimiento
– Sin lubricante
– Resistente a la corrosión
– Resistente a la suciedad
– Alta precisión dimensional
– Alta resistencia a la presión
– Buena disipación de calor
– Inclinación de fluencia muy escasa
– Alta amortiguación mecánica
– Resistente a la radiación UVMontaje:Los rodamientos están diseñados para introducirse a presión en un soporte con tolerancia H7. Tras la instalación en un soporte con medidas nominales, el diámetro interior del rodamiento se ajusta automáticamente con la tolerancia D correspondiente.

Los rodamientos son adecuados para árboles con tolerancia h (se recomienda h9 como mínimo).

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23710 Cojinetes de deslizamiento de plástico

161 kB

Planos (vista completa)

Cojinete de deslizamiento de plástico, forma A

Más información

Planos

Cojinete de deslizamiento de plástico, forma A

Selección/filtro de artículos

Referencia	Forma	Versión 2	D	D1	L	S	Tolerancia D tras ejercer presión	Presión superficial estática máx. admisible N/mm²	Rango de temperatura	Precio
23710-11050705	A	IGLIDUR® G	5	7	5	0,3	E10	80	-40 °C a +130 °C	13.55 MXN
23710-11060806	A	IGLIDUR® G	6	8	6	0,5	E10	80	-40 °C a +130 °C	14.45 MXN
23710-11081008	A	IGLIDUR® G	8	10	8	0,5	E10	80	-40 °C a +130 °C	14.45 MXN
23710-11101210	A	IGLIDUR® G	10	12	10	0,5	E10	80	-40 °C a +130 °C	18.66 MXN
23710-11121410	A	IGLIDUR® G	12	14	10	0,8	E10	80	-40 °C a +130 °C	18.66 MXN
23710-11141615	A	IGLIDUR® G	14	16	15	0,8	E10	80	-40 °C a +130 °C	21.98 MXN
23710-11151720	A	IGLIDUR® G	15	17	20	0,8	E10	80	-40 °C a +130 °C	22.88 MXN
23710-11161820	A	IGLIDUR® G	16	18	20	0,8	E10	80	-40 °C a +130 °C	28.29 MXN
23710-11202320	A	IGLIDUR® G	20	23	20	0,8	E10	80	-40 °C a +130 °C	33.71 MXN
23710-11252820	A	IGLIDUR® G	25	28	20	0,8	E10	80	-40 °C a +130 °C	36.43 MXN
23710-11303430	A	IGLIDUR® G	30	34	30	0,8	E10	80	-40 °C a +130 °C	52.68 MXN
23710-21050705	A	IGLIDUR® J	5	7	5	0,3	E10	35	-50 °C a +90 °C	31.01 MXN
23710-21060806	A	IGLIDUR® J	6	8	6	0,5	E10	35	-50 °C a +90 °C	32.21 MXN
23710-21081008	A	IGLIDUR® J	8	10	8	0,5	E10	35	-50 °C a +90 °C	34.62 MXN
23710-21101210	A	IGLIDUR® J	10	12	10	0,5	E10	35	-50 °C a +90 °C	35.83 MXN
23710-21121410	A	IGLIDUR® J	12	14	10	0,8	E10	35	-50 °C a +90 °C	38.53 MXN
23710-21141615	A	IGLIDUR® J	14	16	15	0,8	E10	35	-50 °C a +90 °C	41.54 MXN
23710-21151720	A	IGLIDUR® J	15	17	20	0,8	E10	35	-50 °C a +90 °C	45.75 MXN
23710-21161820	A	IGLIDUR® J	16	18	20	0,8	E10	35	-50 °C a +90 °C	54.78 MXN
23710-21202320	A	IGLIDUR® J	20	23	20	0,8	E10	35	-50 °C a +90 °C	71.64 MXN
23710-21252820	A	IGLIDUR® J	25	28	20	0,8	E10	35	-50 °C a +90 °C	86.69 MXN
23710-21303430	A	IGLIDUR® J	30	34	30	0,8	E10	35	-50 °C a +90 °C	158.03 MXN
23710-31050705	A	IGLIDUR® X	5	7	5	0,3	F10	150	-100 °C a +250 °C	44.86 MXN
23710-31060806	A	IGLIDUR® X	6	8	6	0,5	F10	150	-100 °C a +250 °C	45.75 MXN
23710-31081008	A	IGLIDUR® X	8	10	8	0,5	F10	150	-100 °C a +250 °C	49.07 MXN
23710-31101210	A	IGLIDUR® X	10	12	10	0,5	F10	150	-100 °C a +250 °C	53.58 MXN
23710-31121410	A	IGLIDUR® X	12	14	10	0,8	F10	150	-100 °C a +250 °C	54.78 MXN
23710-31141615	A	IGLIDUR® X	14	16	15	0,8	F10	150	-100 °C a +250 °C	65.32 MXN
23710-31151720	A	IGLIDUR® X	15	17	20	0,8	F10	150	-100 °C a +250 °C	76.76 MXN
23710-31161820	A	IGLIDUR® X	16	18	20	0,8	F10	150	-100 °C a +250 °C	77.97 MXN
23710-31202320	A	IGLIDUR® X	20	23	20	0,8	F10	150	-100 °C a +250 °C	112.57 MXN
23710-31252820	A	IGLIDUR® X	25	28	20	0,8	F10	150	-100 °C a +250 °C	128.23 MXN
23710-31303430	A	IGLIDUR® X	30	34	30	0,8	F10	150	-100 °C a +250 °C	288.36 MXN

Cojinete de deslizamiento de plástico, forma B

Más información

Planos

Cojinete de deslizamiento de plástico, forma B

Selección/filtro de artículos

Referencia	Forma	Versión 2	D	D1	D2	L	L1	S	Tolerancia D tras ejercer presión	Presión superficial estática máx. admisible N/mm²	Rango de temperatura	Precio
23710-12050705	B	IGLIDUR® G	5	7	11	5	1	0,3	E10	80	-40 °C a +130 °C	18.06 MXN
23710-12060808	B	IGLIDUR® G	6	8	12	8	1	0,5	E10	80	-40 °C a +130 °C	18.06 MXN
23710-12081007	B	IGLIDUR® G	8	10	15	7,5	1	0,5	E10	80	-40 °C a +130 °C	18.66 MXN
23710-12101209	B	IGLIDUR® G	10	12	18	9	1	0,5	E10	80	-40 °C a +130 °C	20.78 MXN
23710-12121412	B	IGLIDUR® G	12	14	20	12	1	0,8	E10	80	-40 °C a +130 °C	27.69 MXN
23710-12141612	B	IGLIDUR® G	14	16	22	12	1	0,8	E10	80	-40 °C a +130 °C	27.69 MXN
23710-12151712	B	IGLIDUR® G	15	17	23	12	1	0,8	E10	80	-40 °C a +130 °C	28.29 MXN
23710-12161817	B	IGLIDUR® G	16	18	24	17	1	0,8	E10	80	-40 °C a +130 °C	30.10 MXN
23710-12202321	B	IGLIDUR® G	20	23	30	21	1,5	0,8	E10	80	-40 °C a +130 °C	38.53 MXN
23710-12252821	B	IGLIDUR® G	25	28	35	21	1,5	0,8	E10	80	-40 °C a +130 °C	40.33 MXN
23710-12303426	B	IGLIDUR® G	30	34	42	26	2	0,8	E10	80	-40 °C a +130 °C	53.89 MXN
23710-22050705	B	IGLIDUR® J	5	7	11	5	1	0,3	E10	35	-50 °C a +90 °C	31.91 MXN
23710-22060808	B	IGLIDUR® J	6	8	12	8	1	0,5	E10	35	-50 °C a +90 °C	35.83 MXN
23710-22081007	B	IGLIDUR® J	8	10	15	7	1	0,5	E10	35	-50 °C a +90 °C	35.83 MXN
23710-22101209	B	IGLIDUR® J	10	12	18	9	1	0,5	E10	35	-50 °C a +90 °C	40.94 MXN
23710-22121412	B	IGLIDUR® J	12	14	20	12	1	0,8	E10	35	-50 °C a +90 °C	46.96 MXN
23710-22141612	B	IGLIDUR® J	14	16	22	12	1	0,8	E10	35	-50 °C a +90 °C	52.68 MXN
23710-22151712	B	IGLIDUR® J	15	17	23	12	1	0,8	E10	35	-50 °C a +90 °C	56.90 MXN
23710-22161817	B	IGLIDUR® J	16	18	24	17	1	0,8	E10	35	-50 °C a +90 °C	59.00 MXN
23710-22202321	B	IGLIDUR® J	20	23	30	21	1,5	0,8	E10	35	-50 °C a +90 °C	74.35 MXN
23710-22252821	B	IGLIDUR® J	25	28	35	21	1,5	0,8	E10	35	-50 °C a +90 °C	82.78 MXN
23710-22303426	B	IGLIDUR® J	30	34	42	26	2	0,8	E10	35	-50 °C a +90 °C	160.73 MXN
23710-32050705	B	IGLIDUR® X	5	7	11	5	1	0,3	F10	150	-100 °C a +250 °C	46.66 MXN
23710-32060808	B	IGLIDUR® X	6	8	12	8	1	0,5	F10	150	-100 °C a +250 °C	49.36 MXN
23710-32081007	B	IGLIDUR® X	8	10	15	7,5	1	0,5	F10	150	-100 °C a +250 °C	49.36 MXN
23710-32101209	B	IGLIDUR® X	10	12	18	9	1	0,5	F10	150	-100 °C a +250 °C	56.90 MXN
23710-32121412	B	IGLIDUR® X	12	14	20	12	1	0,8	F10	150	-100 °C a +250 °C	63.81 MXN
23710-32141612	B	IGLIDUR® X	14	16	22	12	1	0,8	F10	150	-100 °C a +250 °C	73.44 MXN
23710-32151712	B	IGLIDUR® X	15	17	23	12	1	0,8	F10	150	-100 °C a +250 °C	74.35 MXN
23710-32161817	B	IGLIDUR® X	16	18	24	17	1	0,8	F10	150	-100 °C a +250 °C	78.26 MXN
23710-32202321	B	IGLIDUR® X	20	23	30	21	1,5	0,8	F10	150	-100 °C a +250 °C	125.82 MXN
23710-32252821	B	IGLIDUR® X	25	28	35	21	1,5	0,8	F10	150	-100 °C a +250 °C	144.48 MXN
23710-32303426	B	IGLIDUR® X	30	34	42	26	2	0,8	F10	150	-100 °C a +250 °C	291.37 MXN
