        Tubos guía de acero

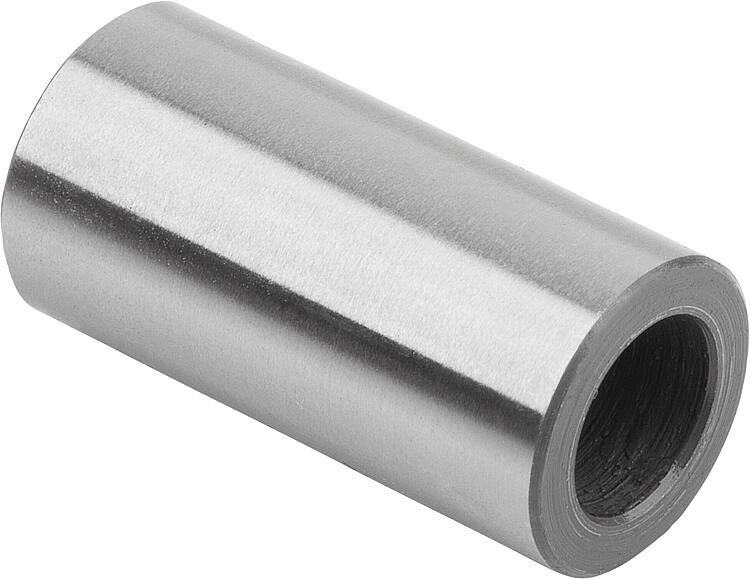

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tubo guía de acero de cementación 1.7139.Versión:templado por cementación.Indicación:Los tubos guía de acero sirven para guiar y posicionar componentes de forma precisa en los procesos de fabricación complejos. Los tubos guía se pueden utilizar en la aplicaciones de construcción de herramientas y moldes, para aumentar la precisión, repetibilidad y eficiencia de los procesos de fabricación.

Los tubos guía tienen una amplia utilización en las distintas áreas de la construcción de herramientas y moldes, como por ej.:

- Procesos de moldeo por inyección
- Procesos de conformado y estampado
- Mecanizado de precisión
- Procesamiento de plásticos
- Metalurgia
- Industria de automoción
- Industria de la electrónicaAccesorios:Arandelas para tubos guía de acero 07375-12.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23678 Tubos guía de acero

232 kB

NLM_TH_Fuehrungssaeulen_Fuehrungsbolzen_ES

1,4 MB

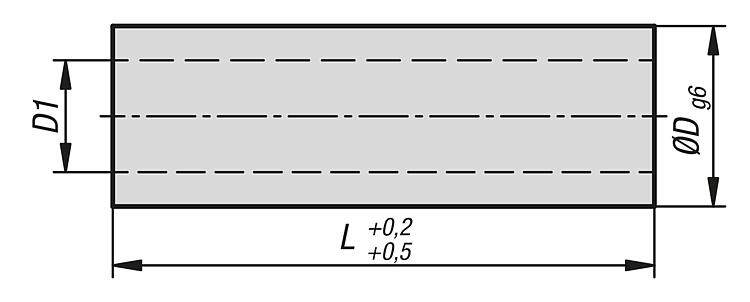

Planos

Selección/filtro de artículos

Referencia	D	D1	L	Precio
23678-10020	10	6,2	20	223.16 MXN
23678-10030	10	6,2	30	229.32 MXN
23678-10040	10	6,2	40	280.56 MXN
23678-10050	10	6,2	50	294.84 MXN
23678-10060	10	6,2	60	308.28 MXN
23678-10070	10	6,2	70	328.72 MXN
23678-10080	10	6,2	80	352.52 MXN
23678-10100	10	6,2	100	385.56 MXN
23678-10120	10	6,2	120	416.36 MXN
23678-10140	10	6,2	140	446.88 MXN
23678-14030	14	8,5	30	291.20 MXN
23678-14040	14	8,5	40	308.28 MXN
23678-14050	14	8,5	50	328.72 MXN
23678-14060	14	8,5	60	355.60 MXN
23678-14070	14	8,5	70	372.40 MXN
23678-14080	14	8,5	80	392.56 MXN
23678-14100	14	8,5	100	427.28 MXN
23678-14120	14	8,5	120	467.04 MXN
23678-14140	14	8,5	140	503.44 MXN
23678-14160	14	8,5	160	545.16 MXN
23678-14180	14	8,5	180	578.20 MXN
23678-18040	18	10,5	40	358.40 MXN
23678-18060	18	10,5	60	403.20 MXN
23678-18080	18	10,5	80	418.32 MXN
23678-18100	18	10,5	100	477.40 MXN
23678-18120	18	10,5	120	517.44 MXN
23678-18140	18	10,5	140	554.96 MXN
23678-18160	18	10,5	160	594.72 MXN
23678-18180	18	10,5	180	639.24 MXN
23678-18200	18	10,5	200	679.84 MXN
23678-18220	18	10,5	220	723.24 MXN
23678-18240	18	10,5	240	736.12 MXN
23678-24060	24	13	60	516.60 MXN
23678-24080	24	13	80	585.48 MXN
23678-24100	24	13	100	629.44 MXN
23678-24120	24	13	120	676.48 MXN
23678-24140	24	13	140	723.24 MXN
23678-24160	24	13	160	763.56 MXN
23678-24180	24	13	180	783.44 MXN
23678-24200	24	13	200	836.64 MXN
23678-24240	24	13	240	960.12 MXN
23678-30080	30	17	80	766.64 MXN
23678-30100	30	17	100	841.40 MXN
23678-30120	30	17	120	895.72 MXN
23678-30140	30	17	140	939.12 MXN
23678-30160	30	17	160	970.20 MXN
23678-30180	30	17	180	1,057.84 MXN
23678-30200	30	17	200	1,097.60 MXN
23678-30220	30	17	220	1,161.44 MXN
23678-30240	30	17	240	1,235.08 MXN
23678-30260	30	17	260	1,338.12 MXN
23678-30280	30	17	280	1,388.52 MXN
23678-30300	30	17	300	1,449.56 MXN
