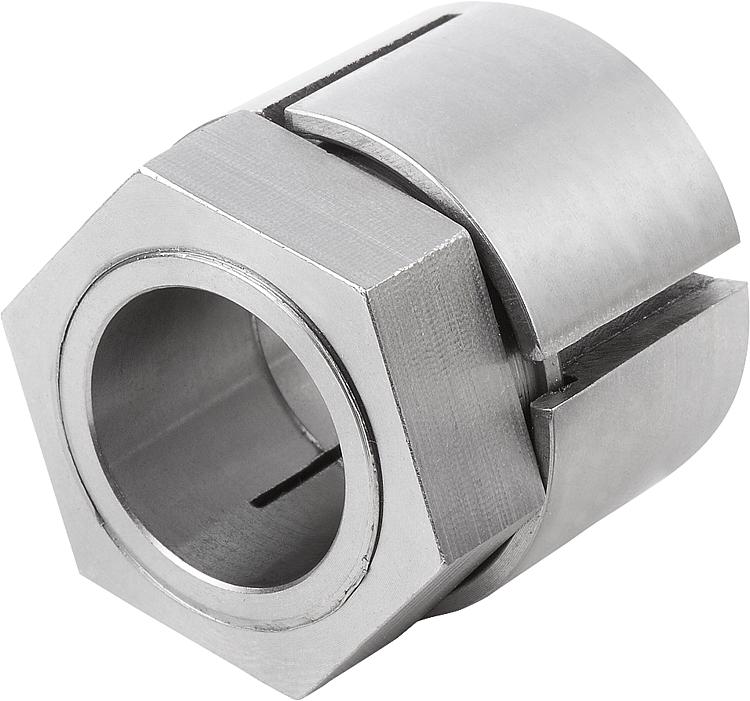

        Juegos de dispositivos de sujeción con tuerca central, forma B

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Acabado natural.Indicación:Juego de dispositivo de sujeción con momento de masa e inercia reducido. Fácil montaje y desmontaje: sin agarrotamiento eventual del árbol. Perfecto para conexiones sin juego. Concentricidad y rotación excelentes. Adecuado para su uso con árboles ranurados o sin ranuras.

- Para diámetros de árbol entre 5 y 35 mm
- Para momentos de torsión elevados
- Desplazamiento axial mínimo durante el montaje
- AutocentranteMontaje:El árbol y el cubo deben estar limpios, sin grasa ni aceite. No lubricar el juego de dispositivo de sujeción. Introducir el juego de dispositivo de sujeción en la base del cubo y deslizar en el árbol. Colocar la tuerca con la mano y apretar mediante una llave dinamométrica al par de apriete indicado.Tolerancias:Diámetro del árbol y agujero del cubo
Forma A ±0,04 mm.
Forma B ±0,08 mm.
Acabado superficial Rz ≤ 16 µm.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23368_B Juegos de dispositivos de sujeción con tuerca central, forma B

213 kB

Resumen de juegos de dispositivos de sujeción y discos de compresión

80,8 kB

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	L	L1	L2	SW	Con par de apriete MS Momento de torsión transmisible M Nm	Con par de apriete MS Fuerza axial transmisible F kN	Presión superficial en el cubo P N/mm²	Par de apriete de los tornillos de sujeción MS Nm	Precio
23368-1732	B	17	32	33	21	11	30	174	18	100	110	893.20 MXN
23368-1832	B	18	32	33	21	11	30	198	21	92	110	1,027.88 MXN
23368-2035	B	20	35	35	23	11	32	258	26	82	150	1,064.84 MXN
23368-2235	B	22	35	35	23	11	32	293	27	80	150	1,064.84 MXN
23368-2438	B	24	38	35	23	11	36	330	29	87	185	1,064.84 MXN
23368-2538	B	25	38	35	23	11	36	368	31	94	185	1,064.84 MXN
23368-3045	B	30	45	37	25	11	46	550	45	108	300	1,414.00 MXN
23368-3250	B	32	50	41	28	12	50	616	44	100	265	1,414.00 MXN
23368-3550	B	35	50	41	28	12	50	681	42	91	265	1,414.00 MXN

Otros artículos de esta categoría

23368_A

Juegos de dispositivos de sujeción con tuerca central, forma A
