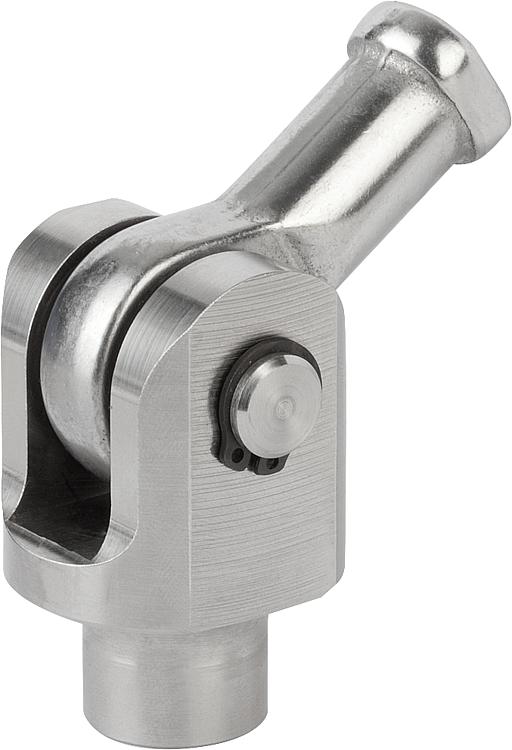

        Articulaciones de horquilla para vástagos articulados de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Cabeza de la horquilla y perno de acero inoxidable 1.4305.

Versión:Acabado natural.Indicación:Las piezas ahorquilladas se han diseñado como accesorios para vástagos articulados. La medida de apertura C de la horquilla se ha elegido de modo que las piezas se puedan conectar con los vástagos articulados.

Adecuado para vástagos articulados 27629 y 27630.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27615 Articulaciones de horquilla para vástagos articulados de acero inoxidable

304 kB

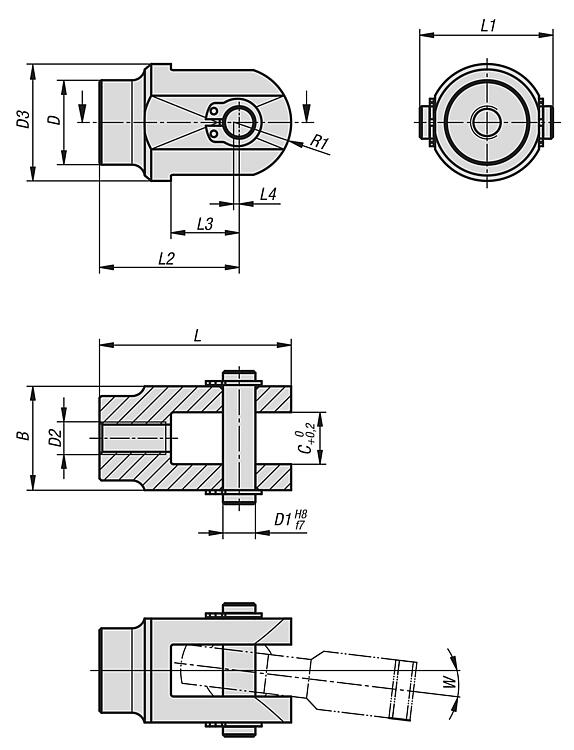

Planos

Selección/filtro de artículos

Referencia	B	C	D	D1	D2	D3	L	L1	L2	L3	L4	R1	W°	F estático kN	Precio
27615-05080516	16	8	13	5	M5	18	29,5	20,5	21,5	10,5	0,5	8,5	6,5	8	553.84 MXN
27615-06090618	18	9	15	6	M6	20	33,5	22,9	25	11,5	0,5	9	7	9	541.24 MXN
27615-08120820	20	12	17	8	M8	24	41	24,9	31,5	13,5	1	10,5	8	14,5	585.48 MXN
27615-10141025	25	14	21	10	M10	28	49,5	30,3	38	16	1	12,5	8	19,5	627.48 MXN
27615-12161229	29	16	25	12	M12	32	57,5	34,3	44	18	1,5	15	8	23,5	755.16 MXN
27615-16211638	38	21	30	16	M16	42	76,5	43,3	58	23,5	1,5	20	99	32	1,336.44 MXN
27615-20252045	45	25	38	20	M20	50	90,5	51,9	68	29,5	-	22,5	99	43	2,427.60 MXN
