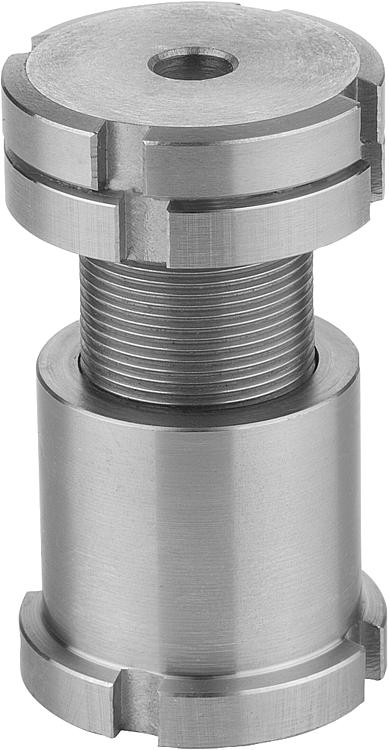

27701Tornillos de altura ajustable con contratuerca |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Versión estándar 1.7225,
versión de acero inoxidable 1.4305.Versión:Versión estándar cincada mediante procedimiento galvánico, cromada en azul. Versión de acero inoxidable con acabado natural.Indicación:Los elementos de altura ajustable se utilizan en lugares en los que es necesario instalar y alinear motores, grupos, elementos de accionamiento y cadenas de fabricación. La contratuerca sirve para asegurar un ajuste predeterminado. Otros tamaños bajo pedido. La carga estática adicional F1 está disponible restando la fuerza de tensión previa (tornillo 8.8, µ m = 0,125) de la carga total F.
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

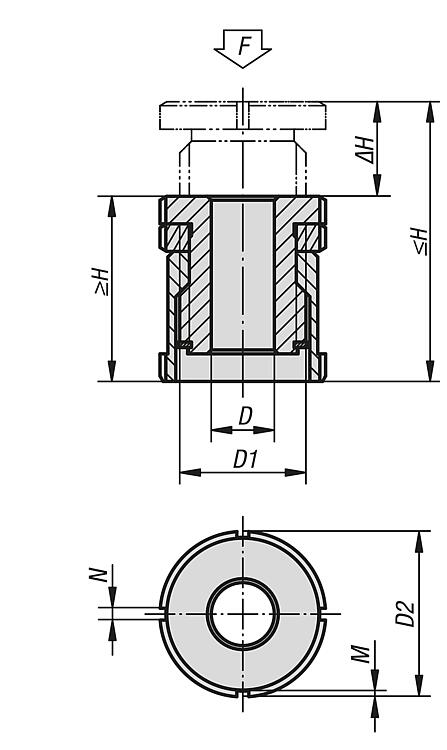

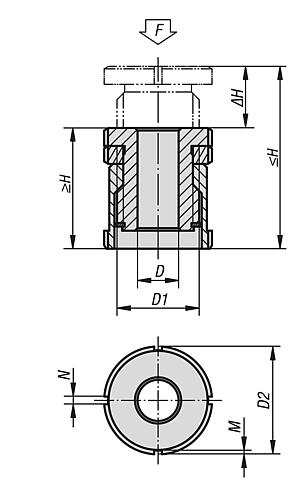

Referencia | Material del cuerpo de base | D | Para tornillo | D1 | D2 | H mín.
| H máx.
| ΔH | N | M | F kN | F1 kN | CAD | Acc. | Precio | Pedir |
---|
27701-01004 | acero para temple y revenido | 4,5 | M4 | M15x1 | 25 | 33 | 43 | 10 | 4 | 2 | 40 | 36 | | | 1,110.48 MXN | | 27701-01005 | acero para temple y revenido | 5,5 | M5 | M15x1 | 25 | 33 | 43 | 10 | 4 | 2 | 40 | 33,4 | | | 1,043.84 MXN | | 27701-01006 | acero para temple y revenido | 6,6 | M6 | M15x1 | 25 | 33 | 43 | 10 | 4 | 2 | 40 | 30,7 | | | 1,043.84 MXN | | 27701-01406 | acero para temple y revenido | 6,6 | M6 | M20x1 | 32 | 41 | 55 | 14 | 4 | 2 | 65 | 55,7 | | | 1,133.44 MXN | | 27701-01408 | acero para temple y revenido | 9 | M8 | M20x1 | 32 | 41 | 55 | 14 | 4 | 2 | 65 | 48 | | | 1,133.44 MXN | | 27701-01410 | acero para temple y revenido | 11 | M10 | M20x1 | 32 | 41 | 55 | 14 | 4 | 2 | 65 | 37,9 | | | 1,133.44 MXN | | 27701-01810 | acero para temple y revenido | 11 | M10 | M30x1,5 | 45 | 49 | 67 | 18 | 5 | 2 | 120 | 92,9 | | | 1,223.60 MXN | | 27701-01812 | acero para temple y revenido | 13,5 | M12 | M30x1,5 | 45 | 49 | 67 | 18 | 5 | 2 | 120 | 80,4 | | | 1,223.60 MXN | | 27701-01816 | acero para temple y revenido | 17,5 | M16 | M30x1,5 | 45 | 49 | 67 | 18 | 5 | 2 | 120 | 45,5 | | | 1,223.60 MXN | | 27701-02316 | acero para temple y revenido | 17,5 | M16 | M40x1,5 | 58 | 63 | 86 | 23 | 6 | 2,5 | 210 | 136 | | | 1,442.00 MXN | | 27701-02320 | acero para temple y revenido | 22 | M20 | M40x1,5 | 58 | 63 | 86 | 23 | 6 | 2,5 | 210 | 90 | | | 1,499.68 MXN | | 27701-02324 | acero para temple y revenido | 26 | M24 | M40x1,5 | 58 | 63 | 86 | 23 | 6 | 2,5 | 210 | 37 | | | 1,499.68 MXN | | 27701-02920 | acero para temple y revenido | 22 | M20 | M50x1,5 | 70 | 77 | 106 | 29 | 6 | 2,5 | 330 | 210 | | | 2,903.60 MXN | | 27701-02924 | acero para temple y revenido | 26 | M24 | M50x1,5 | 70 | 77 | 106 | 29 | 6 | 2,5 | 330 | 157 | | | 2,903.60 MXN | | 27701-02930 | acero para temple y revenido | 33 | M30 | M50x1,5 | 70 | 77 | 106 | 29 | 6 | 2,5 | 330 | 53 | | | 2,792.72 MXN | | 27701-010041 | acero inoxidable | 4,5 | M4 | M15x1 | 25 | 33 | 43 | 10 | 4 | 2 | 27,1 | 24,14 | | | 1,638.56 MXN | | 27701-010051 | acero inoxidable | 5,5 | M5 | M15x1 | 25 | 33 | 43 | 10 | 4 | 2 | 27,1 | 22,24 | | | 1,638.56 MXN | | 27701-010061 | acero inoxidable | 6,6 | M6 | M15x1 | 25 | 33 | 43 | 10 | 4 | 2 | 27,1 | 20,26 | | | 1,638.56 MXN | | 27701-014061 | acero inoxidable | 6,6 | M6 | M20x1 | 32 | 41 | 55 | 14 | 4 | 2 | 43,4 | 36,56 | | | 1,897.56 MXN | | 27701-014081 | acero inoxidable | 9 | M8 | M20x1 | 32 | 41 | 55 | 14 | 4 | 2 | 43,4 | 30,86 | | | 1,897.56 MXN | | 27701-014101 | acero inoxidable | 11 | M10 | M20x1 | 32 | 41 | 55 | 14 | 4 | 2 | 43,4 | 23,41 | | | 1,897.56 MXN | | 27701-018101 | acero inoxidable | 11 | M10 | M30x1,5 | 45 | 49 | 67 | 18 | 5 | 2 | 84 | 64,01 | | | 2,226.28 MXN | | 27701-018121 | acero inoxidable | 13,5 | M12 | M30x1,5 | 45 | 49 | 67 | 18 | 5 | 2 | 84 | 54,82 | | | 2,226.28 MXN | | 27701-018161 | acero inoxidable | 17,5 | M16 | M30x1,5 | 45 | 49 | 67 | 18 | 5 | 2 | 84 | 28,9 | | | 2,226.28 MXN | | 27701-023161 | acero inoxidable | 17,5 | M16 | M40x1,5 | 58 | 63 | 86 | 23 | 6 | 2,5 | 148 | 92,9 | | | 2,792.72 MXN | | 27701-023201 | acero inoxidable | 22 | M20 | M40x1,5 | 58 | 63 | 86 | 23 | 6 | 2,5 | 148 | 59,08 | | | 2,792.72 MXN | | 27701-023241 | acero inoxidable | 26 | M24 | M40x1,5 | 58 | 63 | 86 | 23 | 6 | 2,5 | 148 | 20,3 | | | 2,792.72 MXN | | 27701-029201 | acero inoxidable | 22 | M20 | M50x1,5 | 70 | 77 | 106 | 29 | 6 | 2,5 | 225 | 136,08 | | | 5,092.92 MXN | | 27701-029241 | acero inoxidable | 26 | M24 | M50x1,5 | 70 | 77 | 106 | 29 | 6 | 2,5 | 225 | 97,3 | | | 5,092.92 MXN | | 27701-029301 | acero inoxidable | 33 | M30 | M50x1,5 | 70 | 77 | 106 | 29 | 6 | 2,5 | 225 | 20,6 | | | 5,092.92 MXN | |
