        Cabezas de horquilla de acero o acero inoxidable DIN 71752

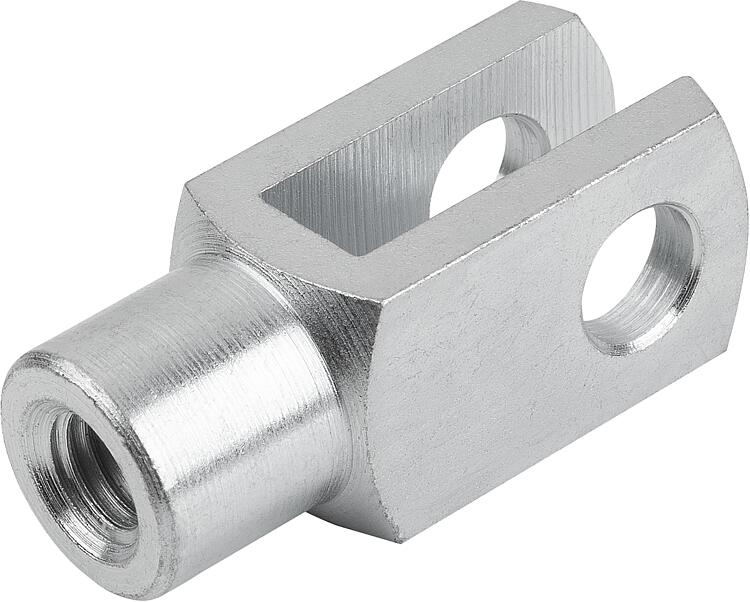

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero o acero inoxidable 1.4305.

Versión:Acero galvanizado. Acero inoxidable con acabado natural.Indicación:* similar a DIN 71752.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27624-04 Cabezas de horquilla de acero o acero inoxidable DIN 71752

241 kB

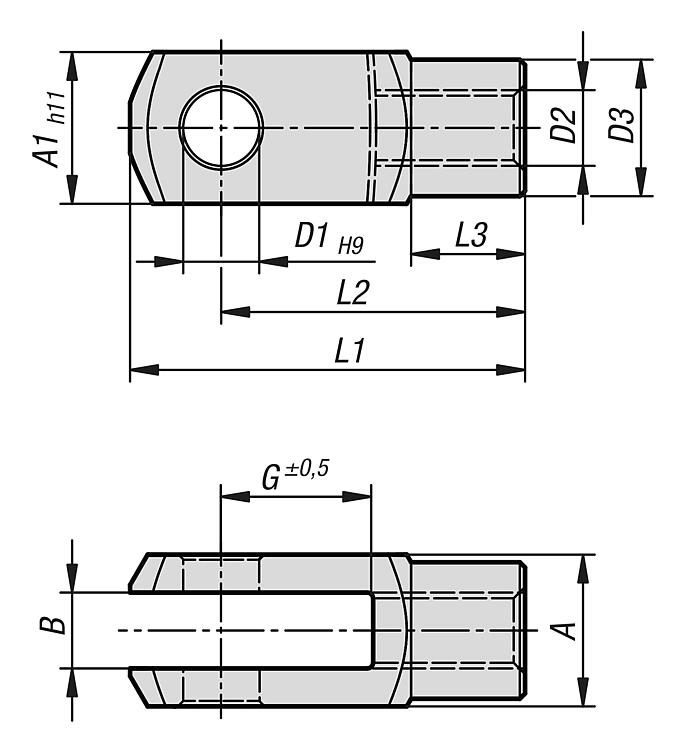

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Versión 2	A	A1	B	D1	D2	D3	G	L1	L2	L3	Precio
27624-04-2040	acero de corte fácil	rosca a la derecha	40	40	20	20	*M20	34	40	105	80	30	284.45 MXN
27624-04-0408	acero de corte fácil	rosca a la derecha	8	8	4	4	M4	8	8	21	16	6	28.90 MXN
27624-04-0510	acero de corte fácil	rosca a la derecha	10	10	5	5	M5	9	10	26	20	7,5	24.99 MXN
27624-04-0612	acero de corte fácil	rosca a la derecha	12	12	6	6	M6	10	12	31	24	9	28.90 MXN
27624-04-0816	acero de corte fácil	rosca a la derecha	16	16	8	8	M8	14	16	42	32	12	41.54 MXN
27624-04-0832	acero de corte fácil	rosca a la derecha	16	16	8	8	M8	14	32	58	48	12	47.26 MXN
27624-04-1020	acero de corte fácil	rosca a la derecha	20	20	10	10	M10	18	20	52	40	15	59.30 MXN
27624-04-10120	acero de corte fácil	rosca a la derecha	20	20	10	10	M10x1,25	18	20	52	40	15	59.30 MXN
27624-04-1040	acero de corte fácil	rosca a la derecha	20	20	10	10	M10	18	40	72	60	15	78.57 MXN
27624-04-1224	acero de corte fácil	rosca a la derecha	24	24	12	12	M12	20	24	62	48	18	96.92 MXN
27624-04-12124	acero de corte fácil	rosca a la derecha	24	24	12	12	*M12X1,25	20	24	62	48	18	96.92 MXN
27624-04-1248	acero de corte fácil	rosca a la derecha	24	24	12	12	M12	20	48	86	72	18	115.89 MXN
27624-04-1428	acero de corte fácil	rosca a la derecha	27	27	14	14	M14	24	28	72	56	22,5	144.48 MXN
27624-04-14128	acero de corte fácil	rosca a la derecha	27	27	14	14	M14x1,5	24	28	72	56	22,5	158.33 MXN
27624-04-1632	acero de corte fácil	rosca a la derecha	32	32	16	16	M16	26	32	83	64	24	207.40 MXN
27624-04-16132	acero de corte fácil	rosca a la derecha	32	32	16	16	M16x1,5	26	32	83	64	24	182.41 MXN
27624-04-06121	acero de corte fácil	rosca a la izquierda	12	12	6	6	M6	10	12	31	24	9	34.92 MXN
27624-04-08161	acero de corte fácil	rosca a la izquierda	16	16	8	8	M8	14	16	42	32	12	45.46 MXN
27624-04-08321	acero de corte fácil	rosca a la izquierda	16	16	8	8	M8	14	32	58	48	12	47.87 MXN
27624-04-10201	acero de corte fácil	rosca a la izquierda	20	20	10	10	M10	18	20	52	40	15	65.32 MXN
27624-04-10401	acero de corte fácil	rosca a la izquierda	20	20	10	10	M10	18	40	72	60	15	88.20 MXN
27624-04-12241	acero de corte fácil	rosca a la izquierda	24	24	12	12	M12	20	24	62	48	18	106.55 MXN
27624-04-16321	acero de corte fácil	rosca a la izquierda	32	32	16	16	M16	26	32	83	64	24	200.77 MXN
27624-04-20401	acero de corte fácil	rosca a la izquierda	40	40	20	20	*M20	34	40	105	80	30	337.72 MXN
27624-04-10408	acero inoxidable A2	rosca a la derecha	8	8	4	4	M4	8	8	21	16	6	90.01 MXN
27624-04-10510	acero inoxidable A2	rosca a la derecha	10	10	5	5	M5	9	10	26	20	7,5	88.49 MXN
27624-04-10612	acero inoxidable A2	rosca a la derecha	12	12	6	6	M6	10	12	31	24	9	127.93 MXN
27624-04-10816	acero inoxidable A2	rosca a la derecha	16	16	8	8	M8	14	16	42	32	12	171.57 MXN
27624-04-10832	acero inoxidable A2	rosca a la derecha	16	16	8	8	M8	14	32	58	48	12	276.32 MXN
27624-04-11020	acero inoxidable A2	rosca a la derecha	20	20	10	10	M10	18	20	52	40	15	231.77 MXN
27624-04-11040	acero inoxidable A2	rosca a la derecha	20	20	10	10	M10	18	40	72	60	15	298.30 MXN
27624-04-11224	acero inoxidable A2	rosca a la derecha	24	24	12	12	M12	20	24	62	48	18	359.39 MXN
27624-04-11248	acero inoxidable A2	rosca a la derecha	24	24	12	12	M12	20	48	86	72	18	478.59 MXN
27624-04-11428	acero inoxidable A2	rosca a la derecha	27	27	14	14	M14	24	28	72	56	22,5	981.86 MXN
27624-04-11632	acero inoxidable A2	rosca a la derecha	32	32	16	16	M16	26	32	83	64	24	1,055.61 MXN
27624-04-12040	acero inoxidable A2	rosca a la derecha	40	40	20	20	*M20	34	40	105	80	30	1,640.16 MXN
27624-04-104081	acero inoxidable A2	rosca a la izquierda	8	8	4	4	M4	8	8	21	16	6	272.10 MXN
27624-04-105101	acero inoxidable A2	rosca a la izquierda	10	10	5	5	M5	9	10	26	20	7,5	253.44 MXN
27624-04-106121	acero inoxidable A2	rosca a la izquierda	12	12	6	6	M6	10	12	31	24	9	127.33 MXN
27624-04-108161	acero inoxidable A2	rosca a la izquierda	16	16	8	8	M8	14	16	42	32	12	143.58 MXN
27624-04-108321	acero inoxidable A2	rosca a la izquierda	16	16	8	8	M8	14	32	58	48	12	529.47 MXN
27624-04-110201	acero inoxidable A2	rosca a la izquierda	20	20	10	10	M10	18	20	52	40	15	200.17 MXN
27624-04-110401	acero inoxidable A2	rosca a la izquierda	20	20	10	10	M10	18	40	72	60	15	666.12 MXN
27624-04-112241	acero inoxidable A2	rosca a la izquierda	24	24	12	12	M12	20	24	62	48	18	491.54 MXN
27624-04-114281	acero inoxidable A2	rosca a la izquierda	27	27	14	14	M14	24	28	72	56	22,5	1,021.59 MXN
27624-04-116321	acero inoxidable A2	rosca a la izquierda	32	32	16	16	M16	26	32	83	64	24	991.49 MXN
27624-04-120401	acero inoxidable A2	rosca a la izquierda	40	40	20	20	*M20	34	40	105	80	30	2,300.55 MXN
