        Bisagras de chapa de acero o chapa de acero inoxidable

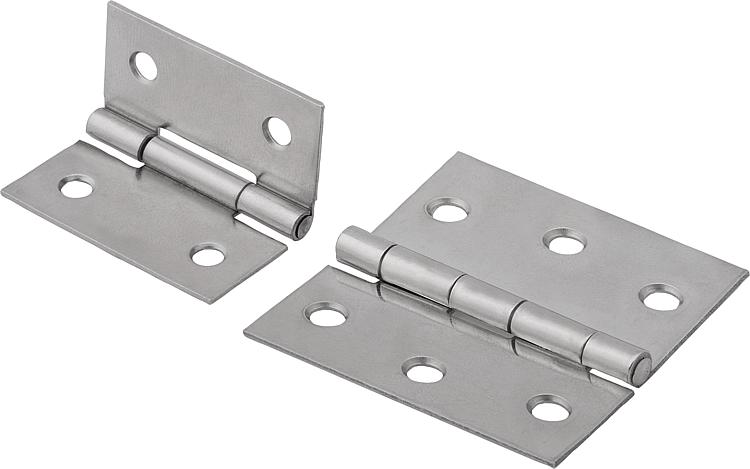

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero o acero inoxidable 1.4301.Versión:Acero galvanizado.
Acero inoxidable con acabado natural.Indicación:Bisagra en versión enrollada.
Los pasadores están remachados.
Agujeros de tornillo avellanados.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27877 Bisagras de chapa de acero o chapa de acero inoxidable

143 kB

Indicación técnica para bisagras

373 kB

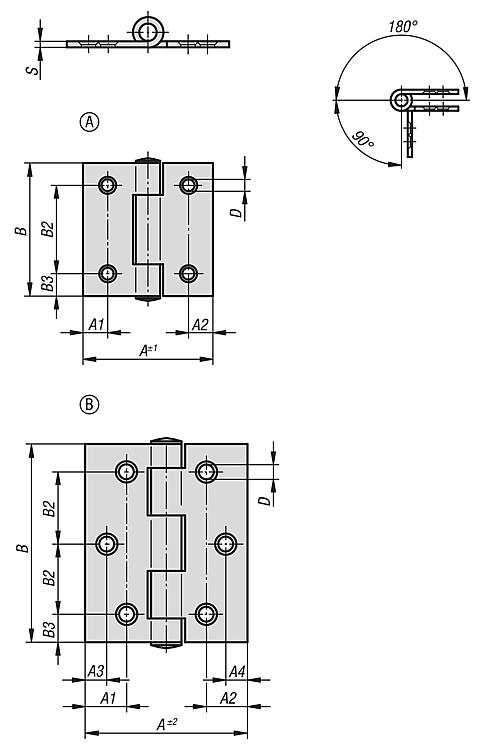

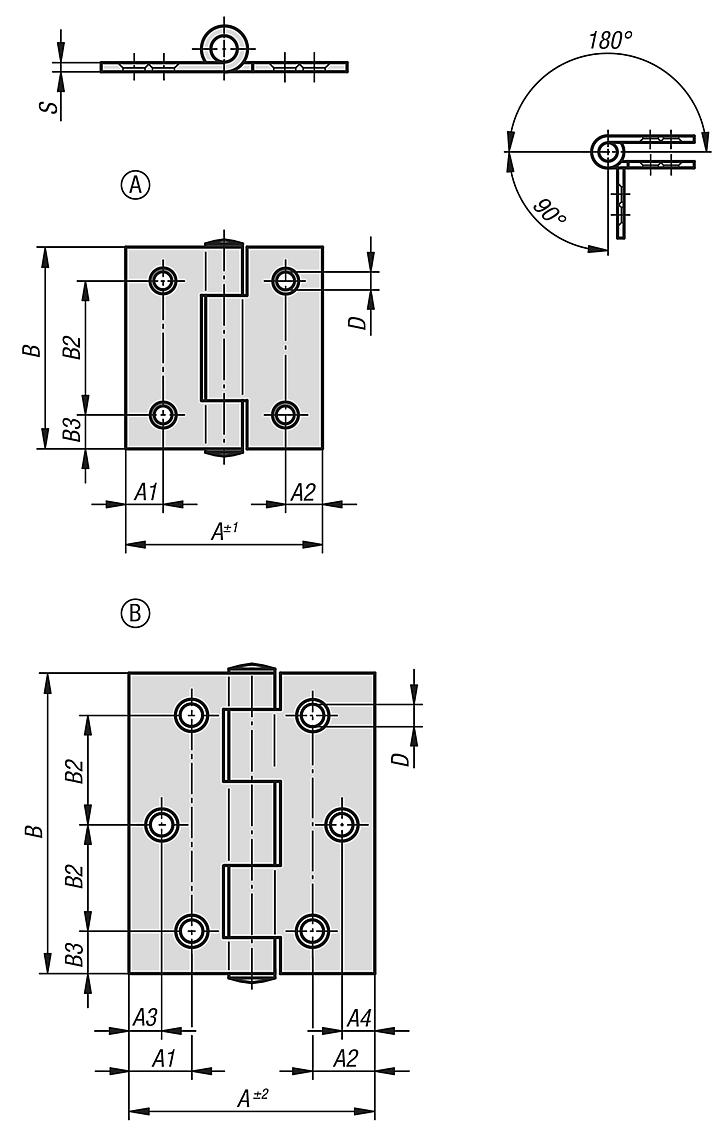

Planos

Selección/filtro de artículos

Referencia	Material	Forma	A1	A2	A3	A4	A	B	B2	B3	D	S	Precio
27877-04201212	acero	A	8,5	8,5	-	-	40	40	25	7,5	4	1	52.92 MXN
27877-04301515	acero	B	15	15	8	8	60	60	22,5	7,5	4,5	1,5	85.68 MXN
27877-104201212	acero inoxidable A2	A	8,5	8,5	-	-	40	40	25	7,5	4	1	92.68 MXN
27877-104251414	acero inoxidable A2	B	11	11	8	8	50	50	18	7	4,5	1,25	118.44 MXN
27877-104301515	acero inoxidable A2	B	15	15	8	8	60	60	22,5	7,5	4,5	1,5	128.24 MXN
27877-105401515	acero inoxidable A2	B	25,3	25,3	12	12	80	80	30	10	5,2	1,5	188.44 MXN
