        Guías de carro de cola de milano

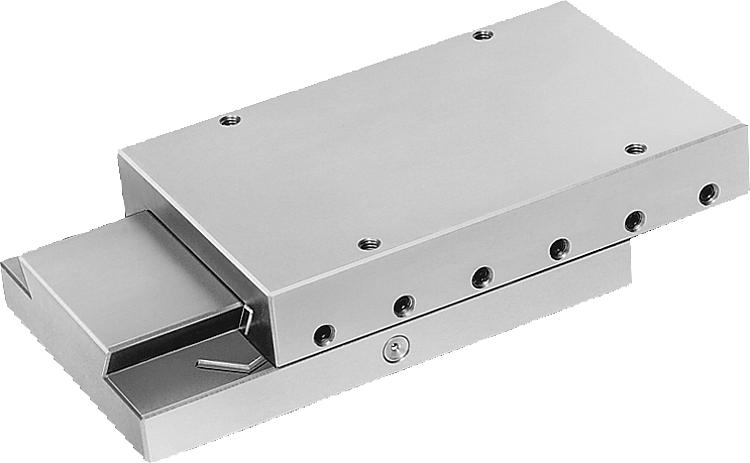

Descripción del artículo/Imágenes del producto

DescripciónMaterial:GJL 250.Versión:Acabado natural, pulido.Indicación:Estas guías de carro de alta precisión se utilizan, por ejemplo, en la construcción de máquinas, construcción de dispositivos y construcción de aparatos de medición, así como en la industria óptica y en mecánica de precisión. En lugar del tornillo de ajuste central "N" se puede utilizar una palanca de sujeción 06460.
Los valores de carga admisible indicados (F) están pensados para cargas dinámicas con una vida útil de 1 millón de carreras.
En caso de carga estática, se admite el valor de tabla "F" de 10 posiciones.
Los valores de momento de torsión solo se aplican a carros dispuestos en el centro.

TI = Número de perforaciones de sujeción E/M en la parte interior.
TA = Número de perforaciones de sujeción E/M en la parte exterior.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21030 Guías de carro de cola de milano

143 kB

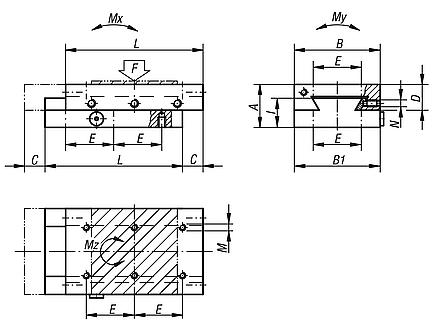

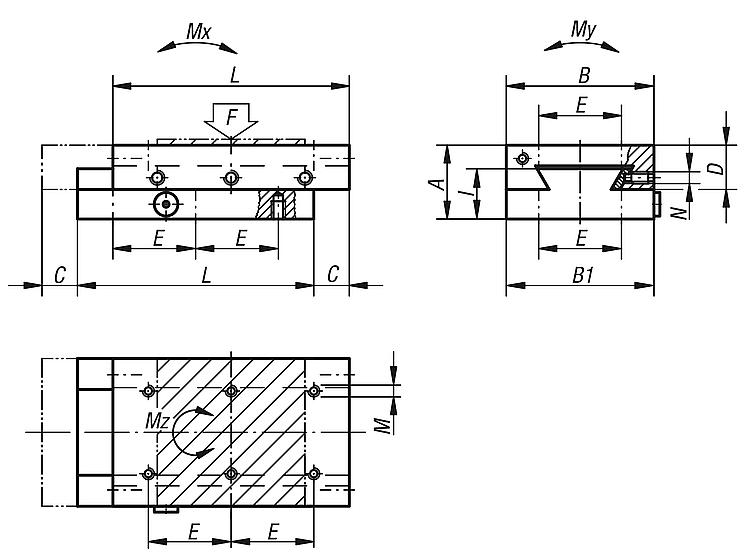

Planos

Selección/filtro de artículos

Referencia	A	B	B1	C	D	E	Tl	TA	I	L	M	N	F N	Mx Nm	My Nm	Mz Nm	Precio
21030-050080	25	50	49,5	15	15	28	6	6	17,6	80	M4	M5	72	4	6	5	7,892.08 MXN
21030-050105	25	50	49,5	20	15	28	8	8	17,6	105	M4	M5	95	7	7	8	8,797.60 MXN
21030-050130	25	50	49,5	25	15	28	10	10	17,6	130	M4	M5	117	10	9	12	9,573.76 MXN
21030-075105	32	75	74,5	20	19,5	62	4	4	22,5	105	M5	M5	128	9	15	10	9,703.68 MXN
21030-075130	32	75	74,5	25	19,5	62	4	4	22,5	130	M5	M5	159	14	18	15	10,953.60 MXN
21030-100110	40	100	99,5	20	24	86	4	4	27,5	110	M6	M6	156	11	26	12	12,118.12 MXN
21030-100135	40	100	99,5	25	24	86	4	4	27,5	135	M6	M6	192	17	32	19	13,109.60 MXN
21030-100160	40	100	99,5	30	24	86	4	4	27,5	160	M6	M6	227	24	37	26	14,274.40 MXN
