        Carros guía de acero, estándar, con guía de rodamiento de bolas para carriles guía de perfiles

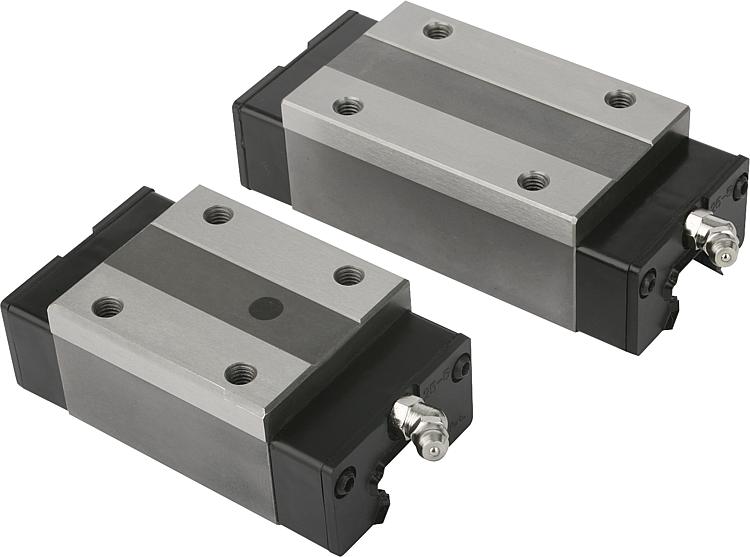

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido.
Bolas de acero del apoyo de cilindros.
Piezas de retorno de plástico.Versión:Acabado natural.Indicación:Carro guía estándar con guía de rodamiento de bolas de precisión N sin tensión previa (Z0). Con junta final por los dos lados. Versión de 4 filas con perfil semicircular. Las vías de los carriles perfilados están dispuestas en un ángulo de 45°, por lo que pueden absorber cargas en todas direcciones.

Altos valores dinámicos: v = 5 m/s.

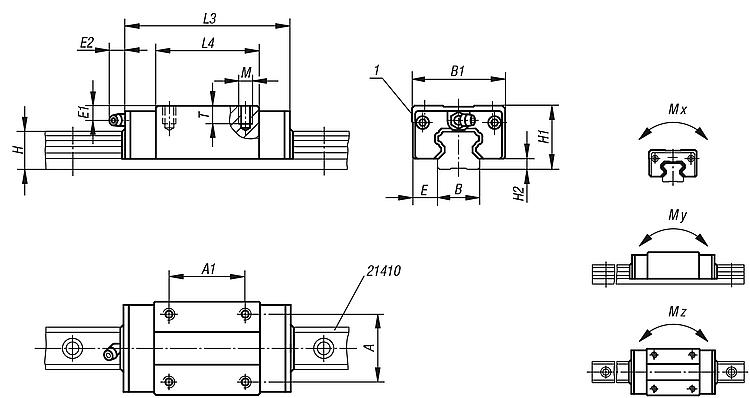

Temperatura de aplicación con funcionamiento continuo hasta 80 °C máx.A petición:Distintas clases de precisión y tensión previa disponibles.Indicación sobre el dibujo:

1) Borde de tope pulido

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21400 Carros guía de acero, estándar, con guía de rodamiento de bolas para carriles guía de perfiles

162 kB

Indicación técnica para guías de carril

107 kB

Planos

Selección/filtro de artículos

Referencia	Versión	Tamaño	Mx Nm	My Nm	Mz Nm	Capacidades de carga dinámicas N	Capacidades de carga estáticas N	Agujero para la lubricación	A	A1	B	B1	E	E1	E2	H	H1	H2	L3	L4	M	T	Precio
21400-15106601	Estándar	15	70	50	50	6850	12700	Ø3	26	26	15	34	9,5	8,3	5	14	28	4,6	66	40	M4	6,4	1,505.00 MXN
21400-20107801	Estándar	20	220	180	180	14500	25600	M6x1	32	36	20	44	12	7	13,5	18	30	5	77,8	48,8	M5	8	1,714.16 MXN
21400-25108801	Estándar	25	360	320	310	21400	40000	M6x1	35	35	23	48	12,5	11	13,5	22	40	7	88	57	M6	9,6	1,792.28 MXN
21400-30110901	Estándar	30	600	500	490	29800	54900	M6x1	40	40	28	60	16	10	13	26	45	9	109	72	M8	12,8	1,990.24 MXN
21400-25211001	Largo	25	504	448	434	29960	56000	M6x1	35	50	23	48	12,5	11	13,5	22	40	7	110,1	79,1	M6	9,6	1,972.32 MXN
21400-30213101	Largo	30	785	650	650	39000	71900	M6x1	40	60	28	60	16	10	13	26	45	9	131,3	94,3	M8	12,8	2,181.76 MXN
