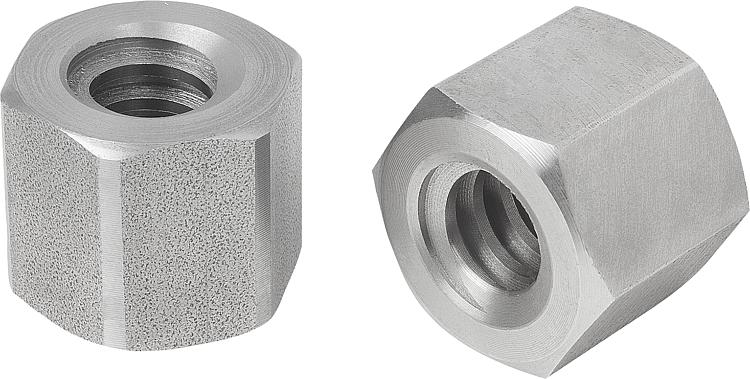

        Tuercas de rosca trapezoidal hexagonales de una rosca, rosca a derecha y a izquierda

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero C35Pb.
Acero inoxidable 1.4305.Versión:Acabado natural.Indicación:Rosca trapezoidal ISO en conformidad con DIN 103.

Para movimientos de ajuste en el funcionamiento manual y como tuerca de fijación. Se recomienda para el uso con accionamientos motorizados debido a la combinación de materiales acero-acero.

Clase de tolerancia 7H.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 24007 Tuercas de rosca trapezoidal hexagonales de una rosca, rosca a derecha y a izquierda

239 kB

Planos

Selección/filtro de artículos

Referencia	Versión 1	Material del cuerpo de base	DxP	L	SW	Precio
24007-100211	rosca a la derecha	acero	Tr 10x2	15	17	94.36 MXN
24007-100311	rosca a la derecha	acero	Tr 10x3	15	17	134.96 MXN
24007-120311	rosca a la derecha	acero	Tr 12x3	18	19	120.40 MXN
24007-140311	rosca a la derecha	acero	Tr 14x3	21	22	143.36 MXN
24007-140411	rosca a la derecha	acero	Tr 14x4	21	22	152.32 MXN
24007-160411	rosca a la derecha	acero	Tr 16x4	24	27	162.40 MXN
24007-180411	rosca a la derecha	acero	Tr 18x4	27	27	180.60 MXN
24007-200411	rosca a la derecha	acero	Tr 20x4	30	30	192.36 MXN
24007-240511	rosca a la derecha	acero	Tr 24x5	36	36	236.88 MXN
24007-260511	rosca a la derecha	acero	Tr 26x5	39	36	290.36 MXN
24007-280511	rosca a la derecha	acero	Tr 28x5	42	41	339.64 MXN
24007-300611	rosca a la derecha	acero	Tr 30x6	45	46	341.04 MXN
24007-320611	rosca a la derecha	acero	Tr 32x6	48	46	392.00 MXN
24007-360611	rosca a la derecha	acero	Tr 36x6	54	55	589.40 MXN
24007-400711	rosca a la derecha	acero	Tr 40x7	60	65	862.96 MXN
24007-440711	rosca a la derecha	acero	Tr 44x7	66	65	1,090.88 MXN
24007-500811	rosca a la derecha	acero	Tr 50x8	75	75	1,435.84 MXN
24007-100212	rosca a la derecha	acero inoxidable	Tr 10x2	15	17	300.44 MXN
24007-100312	rosca a la derecha	acero inoxidable	Tr 10x3	15	17	300.44 MXN
24007-120312	rosca a la derecha	acero inoxidable	Tr 12x3	18	19	288.68 MXN
24007-140312	rosca a la derecha	acero inoxidable	Tr 14x3	21	22	374.36 MXN
24007-140412	rosca a la derecha	acero inoxidable	Tr 14x4	21	22	374.36 MXN
24007-160412	rosca a la derecha	acero inoxidable	Tr 16x4	24	27	391.44 MXN
24007-180412	rosca a la derecha	acero inoxidable	Tr 18x4	27	27	486.36 MXN
24007-200412	rosca a la derecha	acero inoxidable	Tr 20x4	30	30	555.80 MXN
24007-240512	rosca a la derecha	acero inoxidable	Tr 24x5	36	36	727.44 MXN
24007-260512	rosca a la derecha	acero inoxidable	Tr 26x5	39	36	1,252.44 MXN
24007-280512	rosca a la derecha	acero inoxidable	Tr 28x5	42	46	1,280.72 MXN
24007-300612	rosca a la derecha	acero inoxidable	Tr 30x6	45	46	1,193.64 MXN
24007-320612	rosca a la derecha	acero inoxidable	Tr 32x6	48	46	1,627.92 MXN
24007-360612	rosca a la derecha	acero inoxidable	Tr 36x6	54	55	1,683.08 MXN
24007-400712	rosca a la derecha	acero inoxidable	Tr 40x7	60	65	1,943.48 MXN
24007-440712	rosca a la derecha	acero inoxidable	Tr 44x7	66	65	2,437.68 MXN
24007-500812	rosca a la derecha	acero inoxidable	Tr 50x8	75	75	2,925.72 MXN
24007-100221	rosca a la izquierda	acero	Tr 10x2	15	17	241.64 MXN
24007-100321	rosca a la izquierda	acero	Tr 10x3	15	17	260.68 MXN
24007-120321	rosca a la izquierda	acero	Tr 12x3	18	19	356.16 MXN
24007-140321	rosca a la izquierda	acero	Tr 14x3	21	22	263.76 MXN
24007-140421	rosca a la izquierda	acero	Tr 14x4	21	22	293.16 MXN
24007-160421	rosca a la izquierda	acero	Tr 16x4	24	27	210.56 MXN
24007-180421	rosca a la izquierda	acero	Tr 18x4	27	27	289.80 MXN
24007-200421	rosca a la izquierda	acero	Tr 20x4	30	30	205.52 MXN
24007-240521	rosca a la izquierda	acero	Tr 24x5	36	36	292.32 MXN
24007-260521	rosca a la izquierda	acero	Tr 26x5	39	36	532.56 MXN
24007-280521	rosca a la izquierda	acero	Tr 28x5	42	41	533.68 MXN
24007-300621	rosca a la izquierda	acero	Tr 30x6	45	46	553.00 MXN
24007-320621	rosca a la izquierda	acero	Tr 32x6	48	46	1,023.12 MXN
24007-360621	rosca a la izquierda	acero	Tr 36x6	54	55	775.60 MXN
24007-400721	rosca a la izquierda	acero	Tr 40x7	60	65	1,574.72 MXN
24007-440721	rosca a la izquierda	acero	Tr 44x7	66	65	1,749.16 MXN
24007-500821	rosca a la izquierda	acero	Tr 50x8	75	75	2,045.12 MXN
24007-100222	rosca a la izquierda	acero inoxidable	Tr 10x2	15	17	318.36 MXN
24007-100322	rosca a la izquierda	acero inoxidable	Tr 10x3	15	17	318.36 MXN
24007-120322	rosca a la izquierda	acero inoxidable	Tr 12x3	18	19	315.56 MXN
24007-140322	rosca a la izquierda	acero inoxidable	Tr 14x3	21	22	379.96 MXN
24007-140422	rosca a la izquierda	acero inoxidable	Tr 14x4	21	22	379.96 MXN
24007-160422	rosca a la izquierda	acero inoxidable	Tr 16x4	24	27	427.00 MXN
24007-180422	rosca a la izquierda	acero inoxidable	Tr 18x4	27	27	537.88 MXN
24007-200422	rosca a la izquierda	acero inoxidable	Tr 20x4	30	30	605.92 MXN
24007-240522	rosca a la izquierda	acero inoxidable	Tr 24x5	36	36	792.40 MXN
24007-260522	rosca a la izquierda	acero inoxidable	Tr 26x5	39	36	1,125.88 MXN
24007-280522	rosca a la izquierda	acero inoxidable	Tr 28x5	42	46	1,237.32 MXN
24007-300622	rosca a la izquierda	acero inoxidable	Tr 30x6	45	46	1,316.84 MXN
24007-320622	rosca a la izquierda	acero inoxidable	Tr 32x6	48	46	1,836.52 MXN
24007-360622	rosca a la izquierda	acero inoxidable	Tr 36x6	54	55	1,953.28 MXN
24007-400722	rosca a la izquierda	acero inoxidable	Tr 40x7	60	65	2,122.96 MXN
24007-440722	rosca a la izquierda	acero inoxidable	Tr 44x7	66	65	2,505.44 MXN
24007-500822	rosca a la izquierda	acero inoxidable	Tr 50x8	75	75	2,956.24 MXN
