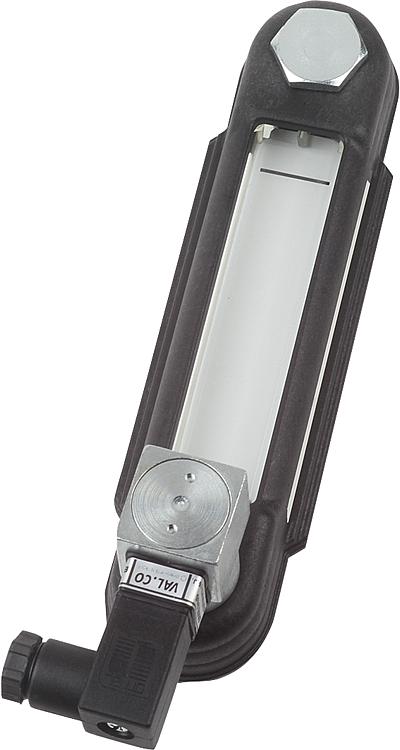

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de termoplástico de poliamida reforzado con fibra de vidrio.
Mirilla de termoplástico de poliamida.
Junta tórica y junta plana de goma (NBR).
Reflector de plástico PVC.
Tornillo y tuerca hexagonal de acero.
Versión:Carcasa negra.
Mirilla transparente, alta estabilidad mecánica, resistente al envejecimiento.
Reflector blanco.
Tornillo y tuerca hexagonal cincados.
Indicación:Además del control visual, los indicadores del nivel de aceite pueden enviar una señal eléctrica si la temperatura del líquido en el interior del contenedor alcanza el umbral de 70 °C.

El control de temperatura se realiza a través de un interruptor de temperatura (bimetal). Si se alcanza la temperatura especificada mediante el sensor, se cierra (NO) o se abre (NC) el circuito de corriente en función del modelo.

La mirilla está compuesta por dos elementos transparentes que después del montaje se sueldan entre sí por ultrasonidos. De esta manera se garantiza la estanqueidad alrededor de todo el cuerpo.

La presión máxima es de 1 bar. El par de apriete máximo de los tornillos de fijación es de 5 Nm.

La mirilla tiene una buena estabilidad mecánica y es resistente al aceite mineral, gasolina, lubricantes, petróleo, disolventes y la mayoría de sustancias químicas. Hay que evitar el contacto con soluciones alcohólicas y agua caliente.

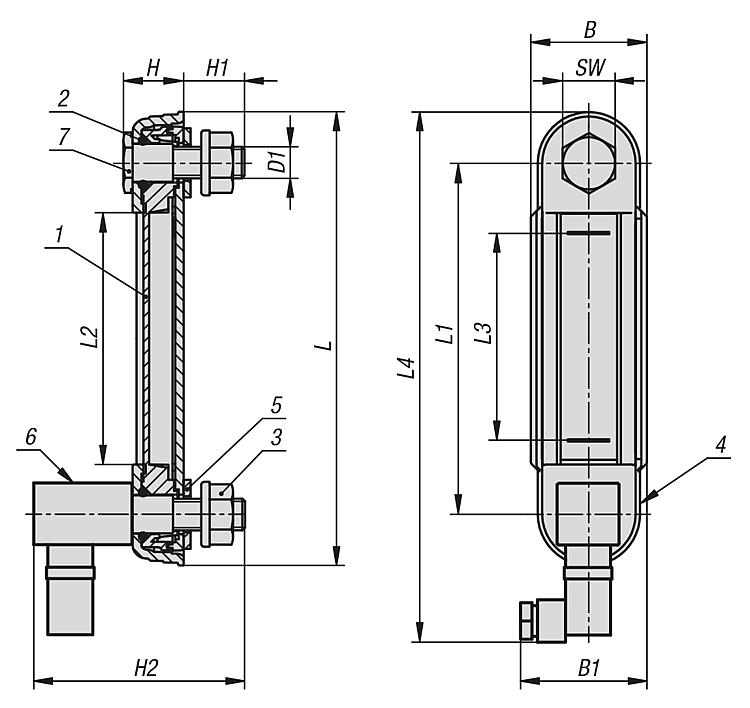

Rango de temperatura:Máxima temperatura de servicio: 75 °C.Montaje:La fijación del indicador de nivel de aceite se realiza mediante dos perforaciones roscadas M12 o, alternativamente, a través de dos perforaciones Ø 12,2 mm (± 0,2 mm) con tuercas abridadas. Distancia entre ejes para las perforaciones de fijación = L1 ±0,3.Indicación sobre el dibujo:
1) Mirilla
2) Junta tórica
3) Tuerca abridada M12
4) Carcasa
5) Junta plana
6) Sensor de temperatura
7) Tornillo hueco M12
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 28000-11 Indicadores del nivel de aceite con control eléctr. de temperatura 163 kB
 Indicación técnica sobre el indicador del nivel de aceite 116 kB

Planos

Indicadores del nivel de aceite con control eléctr. de temperatura

Selección/filtro de artículos

ReferenciaFormaBB1D1

HH1H2LL1L2L3L4SWNúmero de
tornillos de sujeción
CADAcc.PrecioPedir
28000-11-112712NO4245M122121801641279175191192 2,595.60 MXN
28000-11-212712NC4245M122121801641279175191192 2,595.60 MXN
