Tornillos de ventilación

Volver

Productos
- Vista general de productos
  - Sistemas y componentes para la construcción de plantas y máquinas
    - Indicadorees del nivel de aceite Tapones Tornillos tapón Tornillos de ventilación Varillas del nivel de aceite Tubos de llenado
      - Tornillos de ventilación

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

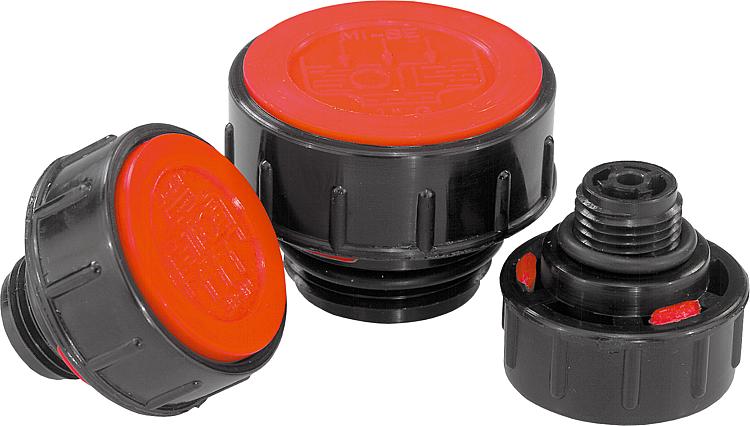

DescripciónMaterial:Carcasa, cubierta de poliamida termoplástica 66.
Filtro de aire (solo forma B) de poliuretano (espuma PU).
Junta tórica de goma (NBR).Versión:Carcasa negra. Cubierta roja. Finura de filtro 60 µm.Indicación:La cubierta extraíble permite limpiar cómodamente el filtro de aire.

Forma A: sin filtro de aire

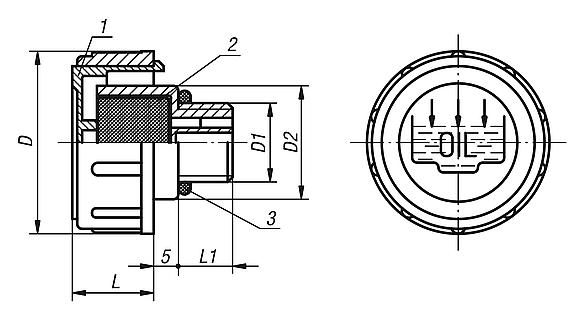

Forma B: con filtro de aireRango de temperatura:Resistente a la temperatura con aceite hasta 100 °C.Indicación sobre el dibujo:

1) Cubierta
2) Filtro de aire solo con forma B
3) Junta tórica

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 28034 Tornillos de ventilación

200 kB

Planos (vista completa)

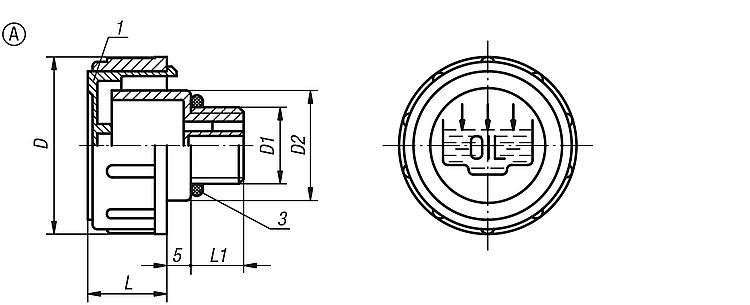

Tornillos de ventilación, forma A, sin filtro de aire

Más información

Planos

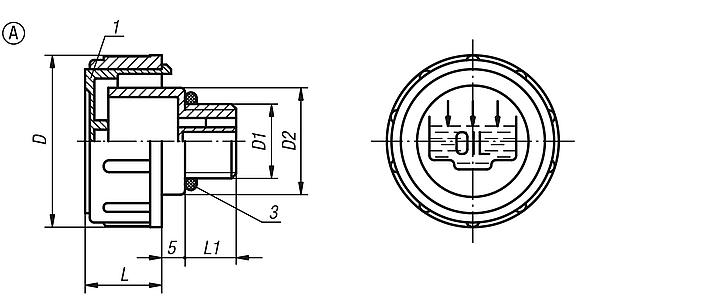

Tornillos de ventilación, forma A, sin filtro de aire

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	Precio
28034-136038	A	36	G3/8	23	17	11	44.52 MXN
28034-141012	A	41	G1/2	28	18	12	49.84 MXN
28034-147034	A	47	G3/4	33	17	12	58.52 MXN
28034-152100	A	52	G1	38	20	12	72.80 MXN
28034-163114	A	63	G1 1/4	49	23	13	94.36 MXN
28034-163112	A	63	G1 1/2	55	23	13,5	99.40 MXN
28034-1361615	A	36	M16x1,5	23	17	11	44.52 MXN
28034-1411815	A	41	M18x1,5	28	17,5	12	47.88 MXN
28034-1412015	A	41	M20x1,5	28	17,5	12	49.84 MXN
28034-1412215	A	41	M22x1,5	28	17,5	12	51.24 MXN

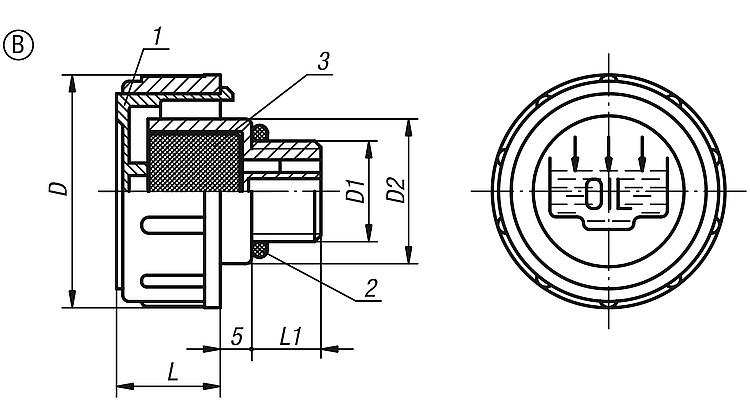

Tornillos de ventilación forma B, con filtro de aire

Más información

Planos

Tornillos de ventilación forma B, con filtro de aire

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	Precio
28034-236038	B	36	G3/8	23	17	11	51.52 MXN
28034-241012	B	41	G1/2	28	18	12	59.08 MXN
28034-247034	B	47	G3/4	33	17	12	65.80 MXN
28034-252100	B	52	G1	38	20	12	82.32 MXN
28034-263114	B	63	G1 1/4	49	23	13	103.88 MXN
28034-263112	B	63	G1 1/2	55	23	13,5	108.64 MXN
28034-2361615	B	36	M16x1,5	23	17	11	51.52 MXN
28034-2411815	B	41	M18x1,5	28	17,5	12	56.56 MXN
28034-2412015	B	41	M20x1,5	28	17,5	12	59.08 MXN
28034-2412215	B	41	M22x1,5	28	17,5	12	61.32 MXN
