        Discos de piñones simples 1“ x 17,02 mm DIN ISO 606

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero bajo en carbono.Versión:Acabado natural no templado (no templable).Indicación:Discos de piñones para cadenas de rodillos según DIN ISO 606.
Los discos de piñón tienen un agujero de centrado o están preperforados (esto puede variar en función de la técnica de producción). Por eso, la medida D3 indicada en la tabla constituye el valor máximo de la perforación con la que se suministran los discos de piñón. En esta perforación previa / perforación de centrado, el cliente puede realizar un agujero de referencia, un agujero de referencia con ranura o una perforación roscada. Alternativamente, el cliente puede utilizar también casquillos para reducir el diámetro.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22264 Discos de piñones simples 1“ x 17,02 mm DIN ISO 606

261 kB

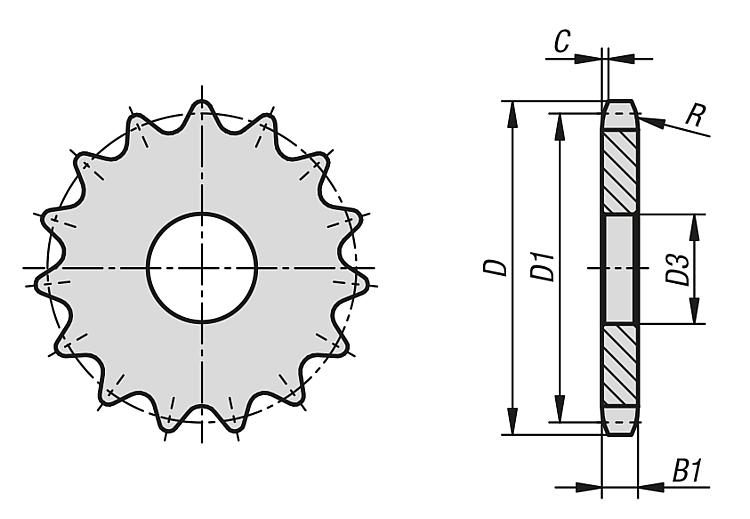

Planos

Selección/filtro de artículos

Referencia	N.º ISO	División Pulgadas	División mm	Número de dientes	D	D1	D3 máx.	B1	C	R	Precio
22264-11001702008	16 B-1	1X17,02mm	25,4 x 17,02	8	77,9	66,37	16	16,2	2,5	26	124.32 MXN
22264-11001702009	16 B-1	1X17,02mm	25,4 x 17,02	9	85,8	74,27	16	16,2	2,5	26	144.48 MXN
22264-11001702010	16 B-1	1X17,02mm	25,4 x 17,02	10	93,8	82,19	16	16,2	2,5	26	175.28 MXN
22264-11001702011	16 B-1	1X17,02mm	25,4 x 17,02	11	101,7	90,14	16	16,2	2,5	26	199.08 MXN
22264-11001702012	16 B-1	1X17,02mm	25,4 x 17,02	12	109,7	98,14	16	16,2	2,5	26	215.88 MXN
22264-11001702013	16 B-1	1X17,02mm	25,4 x 17,02	13	117,7	106,12	16	16,2	2,5	26	243.04 MXN
22264-11001702014	16 B-1	1X17,02mm	25,4 x 17,02	14	125,7	114,15	16	16,2	2,5	26	338.80 MXN
22264-11001702015	16 B-1	1X17,02mm	25,4 x 17,02	15	133,7	122,17	16	16,2	2,5	26	398.72 MXN
22264-11001702016	16 B-1	1X17,02mm	25,4 x 17,02	16	141,8	130,2	20	16,2	2,5	26	436.24 MXN
22264-11001702017	16 B-1	1X17,02mm	25,4 x 17,02	17	149,8	138,22	20	16,2	2,5	26	507.36 MXN
22264-11001702018	16 B-1	1X17,02mm	25,4 x 17,02	18	157,8	146,28	20	16,2	2,5	26	581.28 MXN
22264-11001702019	16 B-1	1X17,02mm	25,4 x 17,02	19	165,9	154,33	20	16,2	2,5	26	628.60 MXN
22264-11001702020	16 B-1	1X17,02mm	25,4 x 17,02	20	173,9	162,38	20	16,2	2,5	26	695.24 MXN
22264-11001702021	16 B-1	1X17,02mm	25,4 x 17,02	21	182	170,43	20	16,2	2,5	26	747.60 MXN
22264-11001702022	16 B-1	1X17,02mm	25,4 x 17,02	22	190,1	178,48	20	16,2	2,5	26	803.60 MXN
22264-11001702023	16 B-1	1X17,02mm	25,4 x 17,02	23	198,1	186,53	20	16,2	2,5	26	857.64 MXN
22264-11001702024	16 B-1	1X17,02mm	25,4 x 17,02	24	206,2	194,59	20	16,2	2,5	26	907.76 MXN
22264-11001702025	16 B-1	1X17,02mm	25,4 x 17,02	25	214,2	202,66	20	16,2	2,5	26	977.76 MXN
22264-11001702026	16 B-1	1X17,02mm	25,4 x 17,02	26	222,3	210,72	20	16,2	2,5	26	1,044.12 MXN
22264-11001702027	16 B-1	1X17,02mm	25,4 x 17,02	27	230,4	218,79	20	16,2	2,5	26	1,087.52 MXN
22264-11001702028	16 B-1	1X17,02mm	25,4 x 17,02	28	238,4	226,85	20	16,2	2,5	26	1,153.60 MXN
22264-11001702029	16 B-1	1X17,02mm	25,4 x 17,02	29	246,5	234,92	20	16,2	2,5	26	1,489.32 MXN
22264-11001702030	16 B-1	1X17,02mm	25,4 x 17,02	30	254,6	243	20	16,2	2,5	26	1,637.72 MXN
22264-11001702031	16 B-1	1X17,02mm	25,4 x 17,02	31	262,6	251,08	25	16,2	2,5	26	1,820.56 MXN
22264-11001702032	16 B-1	1X17,02mm	25,4 x 17,02	32	270,7	259,13	25	16,2	2,5	26	1,884.96 MXN
22264-11001702033	16 B-1	1X17,02mm	25,4 x 17,02	33	278,8	267,21	25	16,2	2,5	26	1,977.64 MXN
22264-11001702034	16 B-1	1X17,02mm	25,4 x 17,02	34	286,9	275,28	25	16,2	2,5	26	2,129.96 MXN
22264-11001702035	16 B-1	1X17,02mm	25,4 x 17,02	35	294,9	283,36	25	16,2	2,5	26	2,226.00 MXN
22264-11001702036	16 B-1	1X17,02mm	25,4 x 17,02	36	303	291,44	25	16,2	2,5	26	2,320.36 MXN
22264-11001702037	16 B-1	1X17,02mm	25,4 x 17,02	37	311,1	299,51	25	16,2	2,5	26	2,434.04 MXN
22264-11001702038	16 B-1	1X17,02mm	25,4 x 17,02	38	319,2	307,59	25	16,2	2,5	26	2,541.56 MXN
22264-11001702039	16 B-1	1X17,02mm	25,4 x 17,02	39	327,2	315,67	25	16,2	2,5	26	2,630.04 MXN
22264-11001702040	16 B-1	1X17,02mm	25,4 x 17,02	40	335,3	323,73	25	16,2	2,5	26	2,744.84 MXN
22264-11001702041	16 B-1	1X17,02mm	25,4 x 17,02	41	345,6	331,82	25	16,2	2,5	26	2,897.72 MXN
22264-11001702042	16 B-1	1X17,02mm	25,4 x 17,02	42	353,7	339,9	25	16,2	2,5	26	3,029.60 MXN
22264-11001702043	16 B-1	1X17,02mm	25,4 x 17,02	43	361,7	347,98	25	16,2	2,5	26	3,320.24 MXN
22264-11001702044	16 B-1	1X17,02mm	25,4 x 17,02	44	369,8	356,06	25	16,2	2,5	26	3,603.60 MXN
22264-11001702045	16 B-1	1X17,02mm	25,4 x 17,02	45	377,9	364,12	25	16,2	2,5	26	3,887.52 MXN
22264-11001702046	16 B-1	1X17,02mm	25,4 x 17,02	46	386	372,21	25	16,2	2,5	26	4,176.76 MXN
22264-11001702047	16 B-1	1X17,02mm	25,4 x 17,02	47	394,1	380,29	25	16,2	2,5	26	4,394.88 MXN
22264-11001702048	16 B-1	1X17,02mm	25,4 x 17,02	48	402,1	388,36	25	16,2	2,5	26	4,444.72 MXN
22264-11001702049	16 B-1	1X17,02mm	25,4 x 17,02	49	410,2	396,44	25	16,2	2,5	26	4,495.40 MXN
22264-11001702050	16 B-1	1X17,02mm	25,4 x 17,02	50	418,3	404,52	25	16,2	2,5	26	4,551.68 MXN
22264-11001702051	16 B-1	1X17,02mm	25,4 x 17,02	51	426,4	412,6	30	16,2	2,5	26	4,729.48 MXN
22264-11001702052	16 B-1	1X17,02mm	25,4 x 17,02	52	434,5	420,67	30	16,2	2,5	26	4,906.72 MXN
22264-11001702053	16 B-1	1X17,02mm	25,4 x 17,02	53	442,5	428,75	30	16,2	2,5	26	5,077.52 MXN
22264-11001702054	16 B-1	1X17,02mm	25,4 x 17,02	54	450,6	436,85	30	16,2	2,5	26	5,260.36 MXN
22264-11001702055	16 B-1	1X17,02mm	25,4 x 17,02	55	458,7	444,93	30	16,2	2,5	26	5,440.40 MXN
22264-11001702056	16 B-1	1X17,02mm	25,4 x 17,02	56	466,8	453,01	30	16,2	2,5	26	5,635.84 MXN
22264-11001702057	16 B-1	1X17,02mm	25,4 x 17,02	57	474,9	461,07	30	16,2	2,5	26	5,829.04 MXN
22264-11001702058	16 B-1	1X17,02mm	25,4 x 17,02	58	482,9	469,16	30	16,2	2,5	26	6,021.12 MXN
22264-11001702060	16 B-1	1X17,02mm	25,4 x 17,02	60	499,1	485,32	30	16,2	2,5	26	6,403.88 MXN
22264-11001702062	16 B-1	1X17,02mm	25,4 x 17,02	62	515,3	501,5	30	16,2	2,5	26	7,227.36 MXN
22264-11001702064	16 B-1	1X17,02mm	25,4 x 17,02	64	531,4	517,65	30	16,2	2,5	26	8,054.20 MXN
22264-11001702065	16 B-1	1X17,02mm	25,4 x 17,02	65	539,5	525,73	30	16,2	2,5	26	8,470.00 MXN
22264-11001702068	16 B-1	1X17,02mm	25,4 x 17,02	68	563,8	549,98	30	16,2	2,5	26	8,876.56 MXN
22264-11001702070	16 B-1	1X17,02mm	25,4 x 17,02	70	579,9	566,14	30	16,2	2,5	26	9,140.04 MXN
22264-11001702072	16 B-1	1X17,02mm	25,4 x 17,02	72	596,1	582,32	30	16,2	2,5	26	9,402.12 MXN
22264-11001702075	16 B-1	1X17,02mm	25,4 x 17,02	75	620,3	606,55	30	16,2	2,5	26	11,101.72 MXN
22264-11001702076	16 B-1	1X17,02mm	25,4 x 17,02	76	628,4	614,65	30	16,2	2,5	26	10,748.64 MXN
22264-11001702078	16 B-1	1X17,02mm	25,4 x 17,02	78	644,6	630,8	30	16,2	2,5	26	12,327.28 MXN
22264-11001702080	16 B-1	1X17,02mm	25,4 x 17,02	80	660,7	646,96	30	16,2	2,5	26	12,782.00 MXN
22264-11001702085	16 B-1	1X17,02mm	25,4 x 17,02	85	701,2	687,4	30	16,2	2,5	26	14,437.08 MXN
22264-11001702090	16 B-1	1X17,02mm	25,4 x 17,02	90	741,63	727,81	30	16,2	2,5	26	16,136.96 MXN
22264-11001702095	16 B-1	1X17,02mm	25,4 x 17,02	95	782	768,22	30	16,2	2,5	26	17,873.52 MXN
22264-11001702100	16 B-1	1X17,02mm	25,4 x 17,02	100	822,4	808,63	30	16,2	2,5	26	19,503.96 MXN
22264-11001702110	16 B-1	1X17,02mm	25,4 x 17,02	110	903,3	889,48	30	16,2	2,5	26	21,234.08 MXN
22264-11001702114	16 B-1	1X17,02mm	25,4 x 17,02	114	935,6	921,82	30	16,2	2,5	26	25,337.48 MXN
22264-11001702120	16 B-1	1X17,02mm	25,4 x 17,02	120	984,1	970,33	30	16,2	2,5	26	27,698.72 MXN
22264-11001702125	16 B-1	1X17,02mm	25,4 x 17,02	125	1024,5	1010,73	30	16,2	2,5	26	29,966.72 MXN
