        Elementos de unión DIN ISO 606, forma E

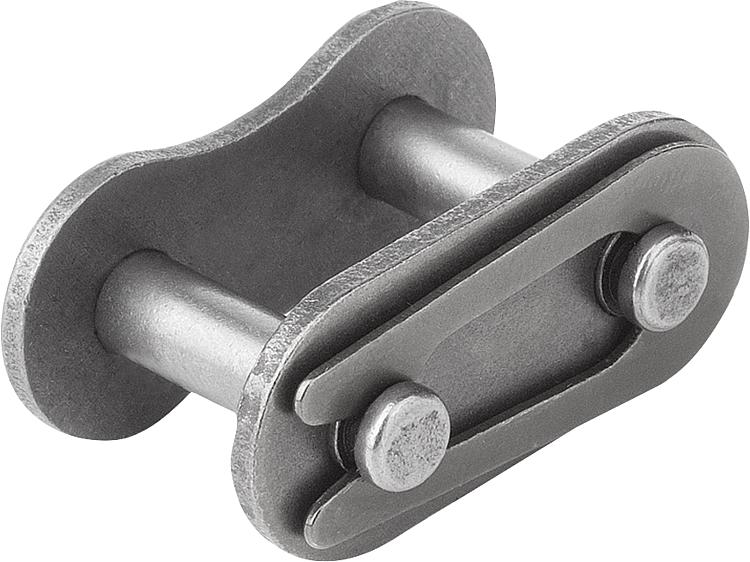

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Indicación:Elemento de unión para cadenas simples según DIN ISO 606.

En la forma E el muelle de cierre debe ir montado con el extremo cerrado en la dirección de avance.

En el caso de que el número de elementos sea impar, se necesitarán elementos acodados para poder cerrar la cadena. El uso de elementos acodados reduce el rendimiento y la carga de rotura en un 20 %.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22200_E Elementos de unión DIN ISO 606, forma E

184 kB

Indicación técnica para cadenas de rodillos

190 kB

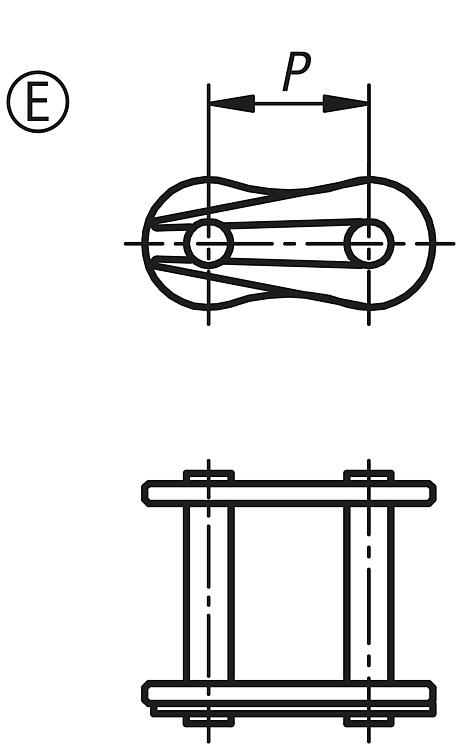

Planos

Selección/filtro de artículos

Referencia	N.º ISO	P	Adecuado para cadena	Precio
22200-30800030	05 B-1	8	8,0 x 3,0mm	25.48 MXN
22200-30380732	06 B-1	9,525	3/8 x 7/32	19.88 MXN
22200-30120516	08 B-1	12,7	1/2 x 5/16	19.88 MXN
22200-30580308	10 B-1	15,875	5/8 x 3/8	19.88 MXN
22200-30340716	12 B-1	19,05	3/4 x 7/16	22.68 MXN
22200-31001702	16 B-1	25,4	1 x 17,02 mm	72.80 MXN
