        Elementos de unión DIN ISO 606, forma L

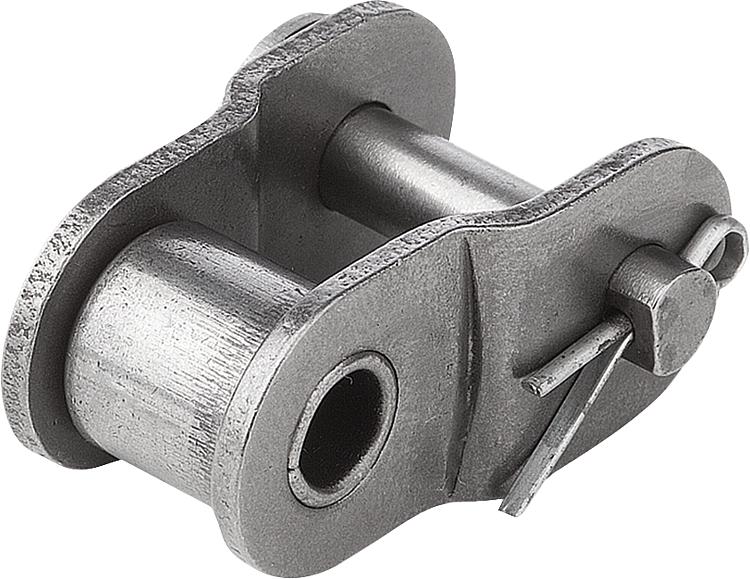

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Indicación:Elementos de unión para cadenas de rodillos simples según DIN ISO 606.

En el caso de que el número de elementos sea impar, se necesitarán elementos acodados para poder cerrar la cadena. El uso de elementos acodados reduce el rendimiento y la carga de rotura en un 20 %.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22200_L Elementos de unión DIN ISO 606, forma L

211 kB

Indicación técnica para cadenas de rodillos

190 kB

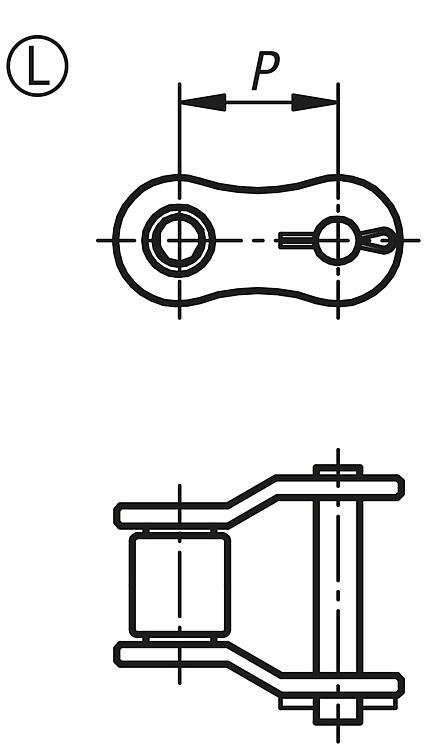

Planos

Selección/filtro de artículos

Referencia	N.º ISO	P	Adecuado para cadena	Precio
22200-40800030	05 B-1	8	8,0 x 3,0mm	36.96 MXN
22200-40380732	06 B-1	9,525	3/8 x 7/32	21.84 MXN
22200-40120516	08 B-1	12,7	1/2 x 5/16	29.68 MXN
22200-40580308	10 B-1	15,875	5/8 x 3/8	37.52 MXN
22200-40340716	12 B-1	19,05	3/4 x 7/16	44.24 MXN
22200-41001702	16 B-1	25,4	1 x 17,02 mm	132.72 MXN
22200-41140340	20 B-1	31,75	1 1/4 x 3/4	183.40 MXN
22200-41121000	24 B-1	38,1	1 1/2 x 1	316.40 MXN
