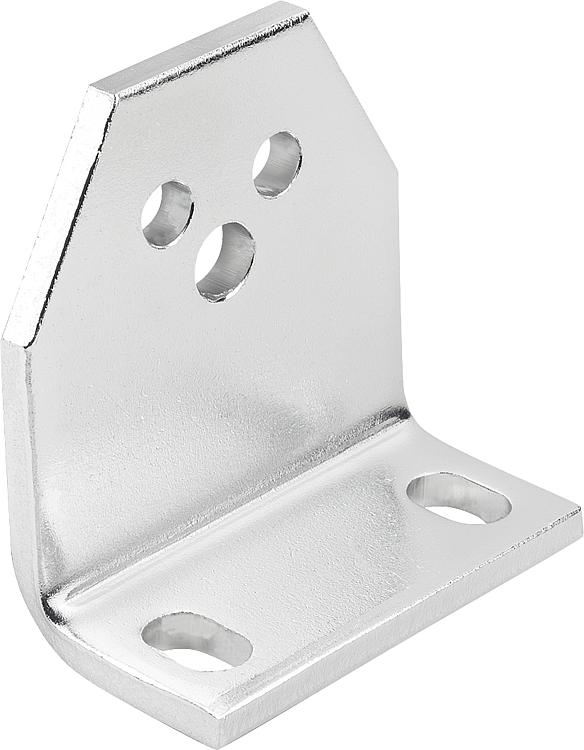

22281-20Ángulos de montaje para elementos de sujeción |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

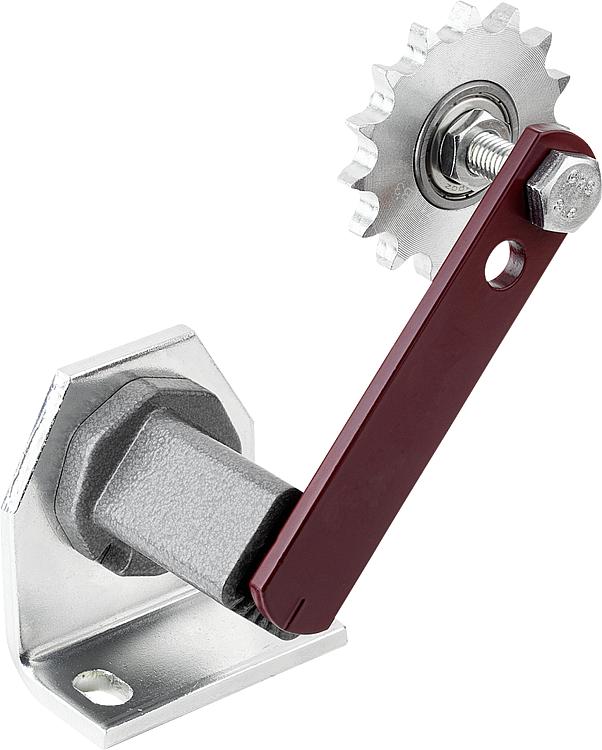

DescripciónMaterial:Acero.Versión:Cincado (tamaños 5 y 6 lacados).Indicación:El ángulo de montaje permite un montaje sencillo de los elementos de sujeción directamente en el componente de la máquina. Para este fin sirve la perforación D2 del alojamiento del elemento de sujeción. El elemento de sujeción puede montarse opcionalmente en el lado delantero o trasero del ángulo.
Las perforaciones D3 pueden utilizarse para otros usos del ángulo de montaje.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

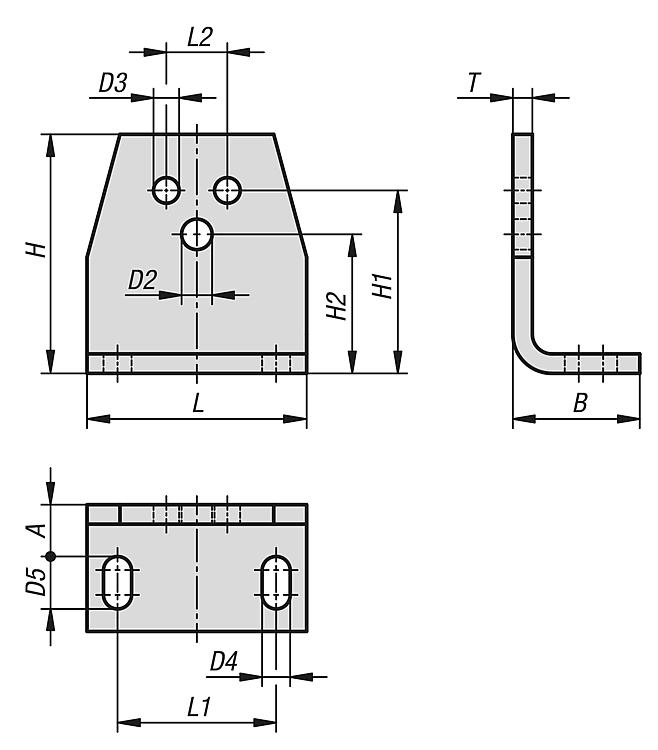

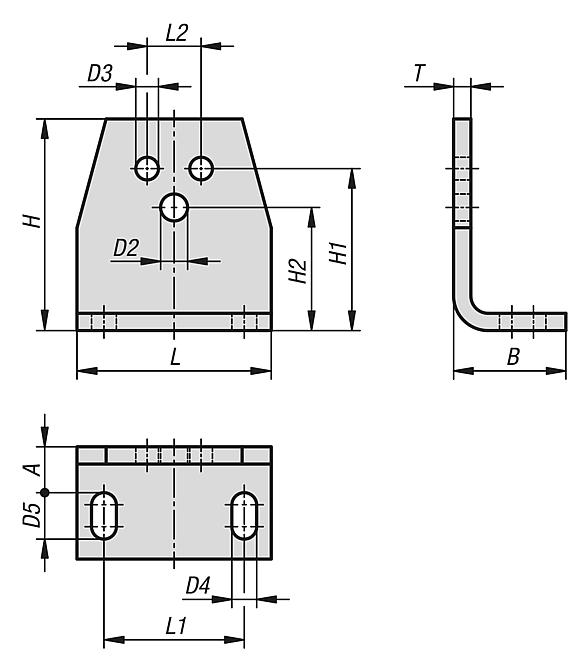

| Referencia | Tamaño | A
| B | D2 | D3 | D4 | D5 | H | H1 | H2 | L | L1 | L2 | T | Adecuado para
elemento de
sujeción tamaño | CAD | Acc. | Precio | Pedir |
|---|
| 22281-20-1 | 1 | 12 | 30 | 6,5 | 5,5 | 7 | 13 | 46 | 35 | 27 | 50 | 30 | 10 | 4 | 1 |  | | 311.08 MXN | | | 22281-20-2 | 2 | 14 | 32 | 8,5 | 6,5 | 7 | 13 | 58 | 44 | 34 | 60 | 40 | 12 | 6 | 2 | | | 318.92 MXN | | | 22281-20-3 | 3 | 16 | 38 | 10,5 | 8,5 | 9,5 | 16 | 75 | 55 | 45 | 70 | 50 | 20 | 6 | 3 | | | 403.76 MXN | | | 22281-20-4 | 4 | 21 | 52 | 12,5 | 10,5 | 11,5 | 22 | 98 | 75 | 57 | 90 | 65 | 25 | 8 | 4 | | | 670.60 MXN | | | 22281-20-5 | 5 | 21 | 55 | 16,5 | 12,5 | 14 | 24 | 116 | 85 | 66 | 110 | 80 | 35 | 8 | 5 | | | 969.36 MXN | | | 22281-20-6 | 6 | 26 | 66 | 20,5 | 12,5 | 18 | 30 | 140 | 110 | 80 | 140 | 100 | 40 | 10 | 6 | | | 836.08 MXN | |
