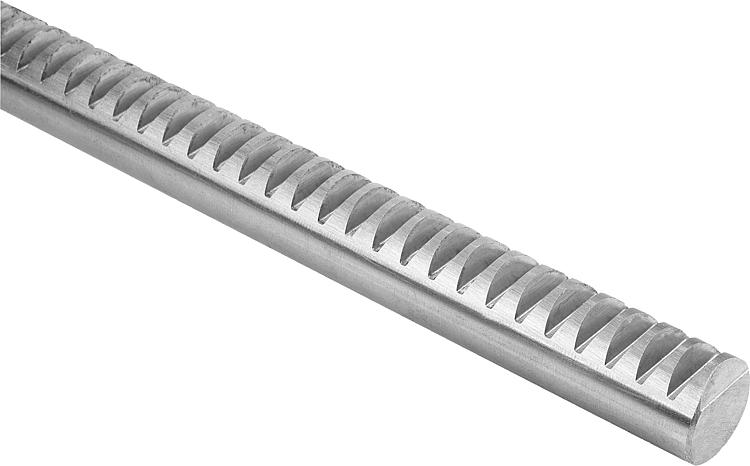

        Cremalleras redondas de acero inoxidable Dentado fresado, dentado recto, ángulo de presión de 20°

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero inoxidable 1.4305.Versión:Dentado fresado recto.
Ángulo de presión de 20°, acabado natural.
Diámetro exterior extraído, tolerancia h9.Indicación:Las cremalleras tienen dientes fresados en la parte superior.
De esta forma, se dan tolerancias negativas con las medidas H y H1:
Hasta el módulo 2: -0,2 mm.
Módulos de 2,5 a 3: -0,3 mm.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22425-20 Cremalleras redondas de acero inoxidable Dentado fresado, dentado recto, ángulo de presión de 20°

146 kB

Planos

Selección/filtro de artículos

Referencia	Módulo	B	D	H	H1	L	Precio
22425-20-110060X1000	1	6	10	10	9	1000	3,947.92 MXN
22425-20-110060X2000	1	6	10	10	9	2000	6,459.77 MXN
22425-20-115090X1000	1,5	9	15	15	13,5	1000	3,977.72 MXN
22425-20-115090X2000	1,5	9	15	15	13,5	2000	7,536.75 MXN
22425-20-120120X1000	2	12	20	20	18	1000	4,067.42 MXN
22425-20-120120X2000	2	12	20	20	18	2000	8,134.83 MXN
22425-20-125150X1000	2,5	15	25	25	22,5	1000	4,844.90 MXN
22425-20-125150X2000	2,5	15	25	25	22,5	2000	10,766.17 MXN
22425-20-130180X1000	3	18	30	30	27	1000	6,244.55 MXN
22425-20-130180X2000	3	18	30	30	27	2000	13,182.60 MXN
22425-20-140240X1000	4	24	40	40	36	1000	9,151.60 MXN
22425-20-140240X2000	4	24	40	40	36	2000	19,378.98 MXN
