22400Ruedas dentadas cilíndricas de acero, módulo 2,5 Dentado... |
Volver |
|
|
DescripciónMaterial:Acero 1.0503 (C45).Versión:Dentado fresado recto.
Ángulo de presión de 20°, acabado natural.Indicación:Hasta 60 dientes, con cubo en uno de los lados; a partir de 65 dientes, como arandela. Las ruedas dentadas cilíndricas disponen de una perforación de centrado o están preperforadas (esto puede variar en función de la técnica de producción). Por eso, la medida D2 indicada en la tabla constituye el valor máximo de la perforación con la que se suministran las ruedas dentadas. En esta perforación previa / perforación de centrado, el cliente puede realizar un agujero de referencia, un agujero de referencia con ranura o una perforación roscada.
Para conseguir una concentricidad exacta entre el dentado y el taladro, recomendamos mandrinar la perforación previa al diámetro correspondiente. Alternativamente, el cliente puede utilizar también casquillos para reducir el diámetro.Indicación sobre el dibujo:Forma A: con cubo
Forma B: sin cubo DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|

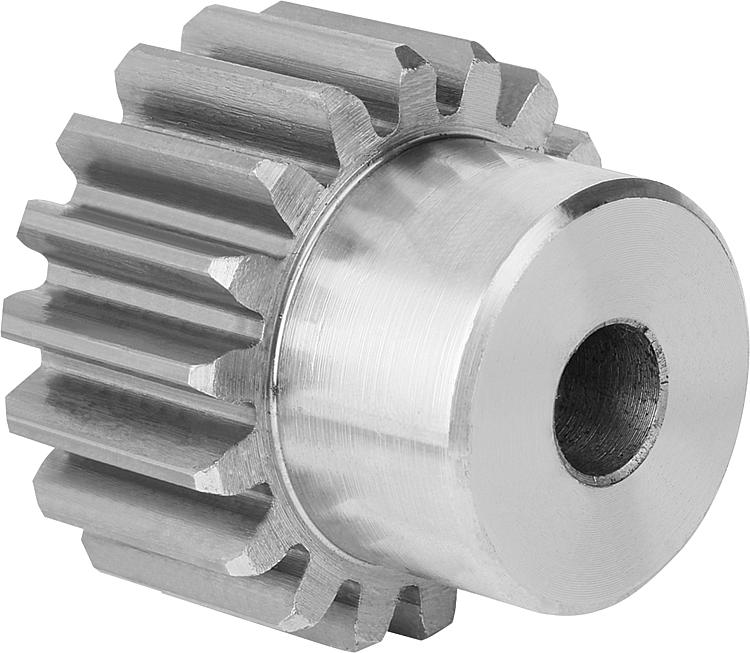

Ruedas dentadas cilíndricas de acero, módulo 2,5, dentado fresado, dentado recto, ángulo de presión de 20°, forma A, con cubo |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Número
de
dientes | D | D1 | D2
máx. | D3 | B | L | CAD | Acc. | Precio | Pedir |
|---|
| 22400-0125250012 | A | 12 | 35 | 30 | 10 | 22 | 25 | 45 |  | | 422.31 MXN | | | 22400-0125250013 | A | 13 | 37,5 | 32,5 | 10 | 25 | 25 | 45 | | | 447.89 MXN | | | 22400-0125250014 | A | 14 | 40 | 35 | 10 | 28 | 25 | 45 | | | 464.14 MXN | | | 22400-0125250015 | A | 15 | 42,5 | 37,5 | 10 | 30 | 25 | 45 | | | 470.16 MXN | | | 22400-0125250016 | A | 16 | 45 | 40 | 12 | 32 | 25 | 45 | | | 441.27 MXN | | | 22400-0125250017 | A | 17 | 47,5 | 42,5 | 12 | 35 | 25 | 45 | | | 526.75 MXN | | | 22400-0125250018 | A | 18 | 50 | 45 | 12 | 35 | 25 | 45 | | | 430.14 MXN | | | 22400-0125250019 | A | 19 | 52,5 | 47,5 | 12 | 35 | 25 | 45 | | | 613.75 MXN | | | 22400-0125250020 | A | 20 | 55 | 50 | 12 | 40 | 25 | 45 | | | 434.35 MXN | | | 22400-0125250021 | A | 21 | 57,5 | 52,5 | 14 | 40 | 25 | 45 | | | 669.73 MXN | | | 22400-0125250022 | A | 22 | 60 | 55 | 14 | 45 | 25 | 45 | | | 652.57 MXN | | | 22400-0125250023 | A | 23 | 62,5 | 57,5 | 14 | 45 | 25 | 45 | | | 585.45 MXN | | | 22400-0125250024 | A | 24 | 65 | 60 | 14 | 45 | 25 | 45 | | | 617.36 MXN | | | 22400-0125250025 | A | 25 | 67,5 | 62,5 | 14 | 50 | 25 | 45 | | | 745.58 MXN | | | 22400-0125250026 | A | 26 | 70 | 65 | 14 | 50 | 25 | 45 | | | 926.18 MXN | | | 22400-0125250027 | A | 27 | 72,5 | 67,5 | 14 | 50 | 25 | 45 | | | 873.21 MXN | | | 22400-0125250028 | A | 28 | 75 | 70 | 14 | 50 | 25 | 45 | | | 834.68 MXN | | | 22400-0125250029 | A | 29 | 77,5 | 72,5 | 14 | 50 | 25 | 45 | | | 762.13 MXN | | | 22400-0125250030 | A | 30 | 80 | 75 | 14 | 55 | 25 | 45 | | | 802.77 MXN | | | 22400-0125250031 | A | 31 | 82,5 | 77,5 | 20 | 55 | 25 | 45 | | | 810.29 MXN | | | 22400-0125250032 | A | 32 | 85 | 80 | 20 | 55 | 25 | 45 | | | 903.31 MXN | | | 22400-0125250033 | A | 33 | 87,5 | 82,5 | 20 | 55 | 25 | 45 | | | 918.05 MXN | | | 22400-0125250034 | A | 34 | 90 | 85 | 20 | 55 | 25 | 45 | | | 986.38 MXN | | | 22400-0125250035 | A | 35 | 92,5 | 87,5 | 20 | 60 | 25 | 45 | | | 1,058.62 MXN | | | 22400-0125250036 | A | 36 | 95 | 90 | 20 | 60 | 25 | 45 | | | 1,146.52 MXN | | | 22400-0125250037 | A | 37 | 97,5 | 92,5 | 20 | 60 | 25 | 45 | | | 1,189.26 MXN | | | 22400-0125250038 | A | 38 | 100 | 95 | 20 | 60 | 25 | 45 | | | 1,287.38 MXN | | | 22400-0125250039 | A | 39 | 102,5 | 97,5 | 20 | 60 | 25 | 45 | | | 1,349.99 MXN | | | 22400-0125250040 | A | 40 | 105 | 100 | 20 | 70 | 25 | 45 | | | 1,349.99 MXN | | | 22400-0125250041 | A | 41 | 107,5 | 102,5 | 20 | 70 | 25 | 45 | | | 1,411.69 MXN | | | 22400-0125250042 | A | 42 | 110 | 105 | 20 | 70 | 25 | 45 | | | 1,411.69 MXN | | | 22400-0125250043 | A | 43 | 112,5 | 107,5 | 20 | 70 | 25 | 45 | | | 1,439.69 MXN | | | 22400-0125250044 | A | 44 | 115 | 110 | 20 | 70 | 25 | 45 | | | 1,442.70 MXN | | | 22400-0125250045 | A | 45 | 117,5 | 112,5 | 20 | 70 | 25 | 45 | | | 1,442.70 MXN | | | 22400-0125250046 | A | 46 | 120 | 115 | 20 | 70 | 25 | 45 | | | 1,763.86 MXN | | | 22400-0125250047 | A | 47 | 122,5 | 117,5 | 20 | 80 | 25 | 45 | | | 1,514.34 MXN | | | 22400-0125250048 | A | 48 | 125 | 120 | 20 | 80 | 25 | 45 | | | 1,545.04 MXN | | | 22400-0125250049 | A | 49 | 127,5 | 122,5 | 20 | 80 | 25 | 45 | | | 1,708.18 MXN | | | 22400-0125250050 | A | 50 | 130 | 125 | 20 | 80 | 25 | 45 | | | 1,842.72 MXN | | | 22400-0125250051 | A | 51 | 132,5 | 127,5 | 20 | 80 | 25 | 45 | | | 2,248.47 MXN | | | 22400-0125250052 | A | 52 | 135 | 130 | 20 | 90 | 25 | 45 | | | 2,285.79 MXN | | | 22400-0125250054 | A | 54 | 140 | 135 | 20 | 90 | 25 | 45 | | | 2,393.55 MXN | | | 22400-0125250055 | A | 55 | 142,5 | 137,5 | 20 | 90 | 25 | 45 | | | 2,496.49 MXN | | | 22400-0125250056 | A | 56 | 145 | 140 | 20 | 100 | 25 | 45 | | | 2,542.25 MXN | | | 22400-0125250057 | A | 57 | 147,5 | 142,5 | 20 | 100 | 25 | 45 | | | 2,262.32 MXN | | | 22400-0125250058 | A | 58 | 150 | 145 | 20 | 100 | 25 | 45 | | | 1,932.42 MXN | | | 22400-0125250059 | A | 59 | 152,5 | 147,5 | 20 | 100 | 25 | 45 | | | 2,045.60 MXN | | | 22400-0125250060 | A | 60 | 155 | 150 | 20 | 100 | 25 | 45 | | | 2,172.93 MXN | |
|
Ruedas dentadas cilíndricas de acero, módulo 2,5, dentado fresado, dentado recto, ángulo de presión de 20°, forma B, sin cubo |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma
| Número
de
dientes | D | D1 | D2
máx. | B | CAD | Acc. | Precio | Pedir |
|---|
| 22400-0225250065 | B | 65 | 167,5 | 162,5 | 20 | 25 | | | 2,022.43 MXN | | | 22400-0225250070 | B | 70 | 180 | 175 | 20 | 25 | | | 2,887.79 MXN | | | 22400-0225250072 | B | 72 | 185 | 180 | 20 | 25 | | | 1,844.53 MXN | | | 22400-0225250075 | B | 75 | 192,5 | 187,5 | 20 | 25 | | | 1,893.89 MXN | | | 22400-0225250076 | B | 76 | 195 | 190 | 20 | 25 | | | 1,913.16 MXN | | | 22400-0225250080 | B | 80 | 205 | 200 | 25 | 25 | | | 1,995.94 MXN | | | 22400-0225250085 | B | 85 | 217,5 | 212,5 | 25 | 25 | | | 2,096.47 MXN | | | 22400-0225250090 | B | 90 | 230 | 225 | 25 | 25 | | | 2,244.26 MXN | | | 22400-0225250095 | B | 95 | 242,5 | 237,5 | 25 | 25 | | | 2,524.79 MXN | | | 22400-0225250100 | B | 100 | 255 | 250 | 25 | 25 | | | 2,836.62 MXN | | | 22400-0225250110 | B | 110 | 280 | 275 | 25 | 25 | | | 3,429.90 MXN | | | 22400-0225250114 | B | 114 | 290 | 285 | 25 | 25 | | | 3,671.91 MXN | | | 22400-0225250120 | B | 120 | 305 | 300 | 25 | 25 | | | 4,037.32 MXN | | | 22400-0225250127 | B | 127 | 322,5 | 317,5 | 25 | 25 | | | 4,658.28 MXN | |
|
