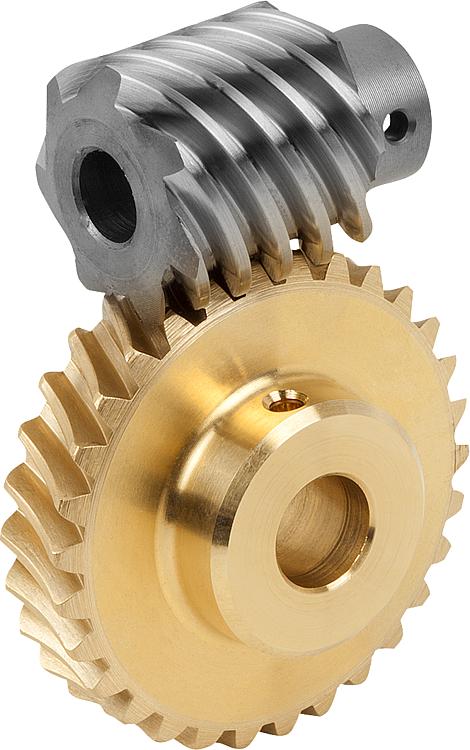

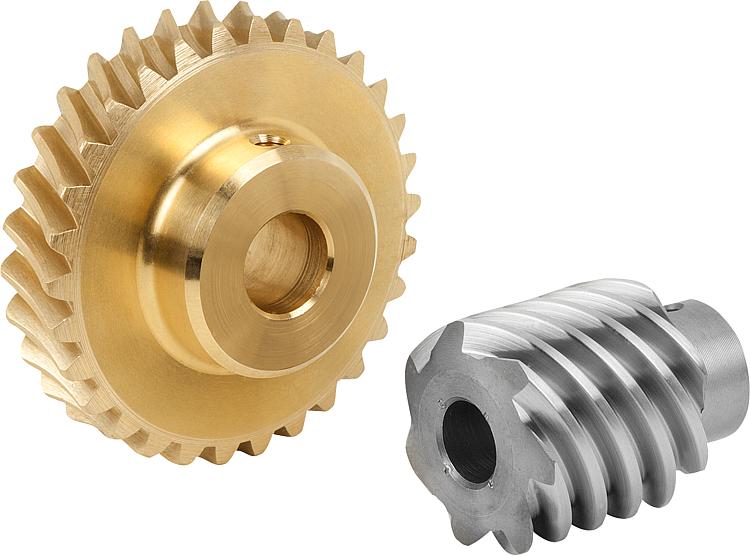

Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 31 mm
 22500

Conjuntos de rueda helicoidal de paso derecho Distancia entre...

 Volver

Descripción del artículo/Imágenes del producto
DescripciónMaterial:Tornillo sinfín de acero.
Rueda helicoidal de CuZn37Mn3Al2PbSi-S40.Versión:Tornillo sinfín de avance derecho, templado por cementación HV 620 – 700, cantos y perforación pulidos.Indicación de pedido:Las ruedas/tornillos sinfín solo se pueden combinar con la misma distancia entre ejes y la misma relación de transmisión respecto a un conjunto de rueda helicoidal.Indicación:Los conjuntos de rueda helicoidal están formados por un tornillo sinfín, y una rueda helicoidal. Sirven para fabricar engranajes helicoidales con eje en ángulo de 90º. Los engranajes helicoidales permiten hacer transmisiones muy grandes a lento en solo un paso.

El dentado presenta laterales en forma de K y su ángulo de ataque es de 15º. Los conjuntos de rueda helicoidal se suministran ya perforados.

Los pares de salida T2 indicados son los pares permitidos para la rueda helicoidal. Son aplicables a una velocidad de entrada al tornillo sinfín de 2800 rpm.

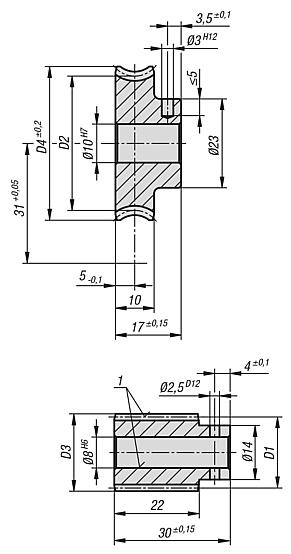

Los conjuntos de rueda helicoidal son aptos para funcionamiento continuo a altas revoluciones y altos momentos de torsión.Indicación sobre el dibujo:
1) Pulido
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
Ficha de datos 22500 Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 31 mm 709 kB
Indicación técnica para juegos de engranajes de tornillo sinfín 300 kB

Planos

Conjuntos de rueda helicoidal de paso derecho Distancia entre ejes de 31 mm

Selección/filtro de artículos
ReferenciaImagenDescripciónRelación de transmisiónÁngulo de pendienteMóduloZ1D1D3Z2D2D4Par de salida T2
(Nm)
Grasa mineral		Par de salida T2
(Nm)
Aceite mineral		Par de salida T2
(Nm)
Aceite sintético		CADAcc.PrecioPedir
22500-311002Sin Fin-45° 151,251017,620,1---4,45,36,6 993.72 MXN
22500-312002Rueda Helicoidal2,5:145° 151,25---2544,446,94,45,36,6 845.60 MXN
22500-311003Sin Fin-35° 101,151019,9722,27---4,55,46,7 993.72 MXN
22500-312003Rueda Helicoidal3:135° 101,15---3042,0344,54,55,46,7 845.60 MXN
22500-311004Sin Fin-25° 241,25720,422,9---910,813,5 1,027.88 MXN
22500-312004Rueda Helicoidal4,28:125° 241,25---3041,645910,813,5 753.76 MXN
22500-311005Sin Fin-23° 461,3619,3521,95---9,511,414,2 1,027.88 MXN
22500-312005Rueda Helicoidal5:123° 461,3---3042,6546,59,511,414,2 753.76 MXN
22500-311006Sin Fin-18° 131,3520,823,4---7,69,111,4 1,027.88 MXN
22500-312006Rueda Helicoidal6:118° 131,3---3041,2457,69,111,4 753.76 MXN
22500-311007Sin Fin-20° 321,5417,120,1---9,711,614,5 1,027.88 MXN
22500-312007Rueda Helicoidal7:120° 321,5---2844,948,89,711,614,5 753.76 MXN
22500-311008Sin Fin-19° 491,75315,519---101215 1,027.88 MXN
22500-312008Rueda Helicoidal8,33:119° 491,75---2546,551101215 753.76 MXN
22500-311010Sin Fin-12° 501,4318,921,7---9,511,414,2 919.24 MXN
22500-312010Rueda Helicoidal10:112° 501,4---3043,1479,511,414,2 753.76 MXN
22500-311012Sin Fin-13° 551,25315,618,1---12,114,518,1 919.24 MXN
22500-312012Rueda Helicoidal12:113° 551,25---3646,45012,114,518,1 753.76 MXN
22500-311015Sin Fin-10° 401,5216,219,2---10,712,816 919.24 MXN
22500-312015Rueda Helicoidal15:110° 401,5---3045,85010,712,816 753.76 MXN
22500-311018Sin Fin-8° 441,25216,4618,96---10,312,415,4 919.24 MXN
22500-312018Rueda Helicoidal18:18° 441,25---3645,5448,810,312,415,4 753.76 MXN
22500-311020Sin Fin-7° 490,75316,5418,04---8,31012,4 919.24 MXN
22500-312020Rueda Helicoidal20:17° 490,75---6045,46488,31012,4 753.76 MXN
22500-311022Sin Fin-6° 291217,719,7---9,611,514,4 919.24 MXN
22500-312022Rueda Helicoidal22:16° 291---4444,3489,611,514,4 778.96 MXN
22500-311023Sin Fin-7° 292115,3519,35---10,512,615,7 944.16 MXN
22500-312023Rueda Helicoidal23:17° 292---2346,655210,512,615,7 778.96 MXN
22500-311024Sin Fin-5° 41,75119,823,3---9,21113,8 944.16 MXN
22500-312024Rueda Helicoidal24:15° 41,75---2442,2479,21113,8 778.96 MXN
22500-311025Sin Fin-5° 351,7511821,5---9,611,514,4 944.16 MXN
22500-312025Rueda Helicoidal25:15° 351,75---254448,59,611,514,4 778.96 MXN
22500-311028Sin Fin-4° 201,5119,8522,85---9,110,913,6 944.16 MXN
22500-312028Rueda Helicoidal28:14° 201,5---2842,1546,59,110,913,6 778.96 MXN
22500-311030Sin Fin-5° 71,5116,819,8---10,312,415,4 944.16 MXN
22500-312030Rueda Helicoidal30:15° 71,5---3045,248,810,312,415,4 778.96 MXN
22500-311032Sin Fin-4° 451,4116,919,7---10,212,215,3 944.16 MXN
22500-312032Rueda Helicoidal32:14° 451,4---3245,148,810,212,215,3 778.96 MXN
22500-311038Sin Fin-5° 11,25114,316,8---11,413,717,1 944.16 MXN
22500-312038Rueda Helicoidal38:15° 11,25---3847,751,211,413,717,1 778.96 MXN
22500-311045Sin Fin-3° 231116,9318,93---9,511,414,2 944.16 MXN
22500-312045Rueda Helicoidal45:13° 231---4545,07489,511,414,2 778.96 MXN
22500-311050Sin Fin-3° 30,9116,918,7---910,813,5 944.16 MXN
22500-312050Rueda Helicoidal50:13° 30,9---5045,148910,813,5 778.96 MXN
22500-311055Sin Fin-4° 120,9112,314,1---10,412,515,6 944.16 MXN
22500-312055Rueda Helicoidal55:14° 120,9---5549,75210,412,515,6 778.96 MXN
22500-311060Sin Fin-2° 330,75116,918,4---8,29,812,3 1,060.92 MXN
22500-312060Rueda Helicoidal60:12° 330,75---6045,1488,29,812,3 795.20 MXN
22500-311070Sin Fin-3° 70,7112,914,3---910,813,5 1,060.92 MXN
22500-312070Rueda Helicoidal70:13° 70,7---7049,152910,813,5 795.20 MXN
22500-311075Sin Fin-2° 20,6116,918,1---7,38,810,9 1,060.92 MXN
22500-312075Rueda Helicoidal75:12° 20,6---7545,1477,38,810,9 795.20 MXN
22500-311090Sin Fin-1° 410,511718---6,47,79,6 1,060.92 MXN
22500-312090Rueda Helicoidal90:11° 410,5---9045486,47,79,6 795.20 MXN
22500-311100Sin Fin-2° 240,5111,9612,96---7,48,911,1 1,060.92 MXN
22500-312100Rueda Helicoidal100:12° 240,5---10050,0452,77,48,911,1 795.20 MXN
